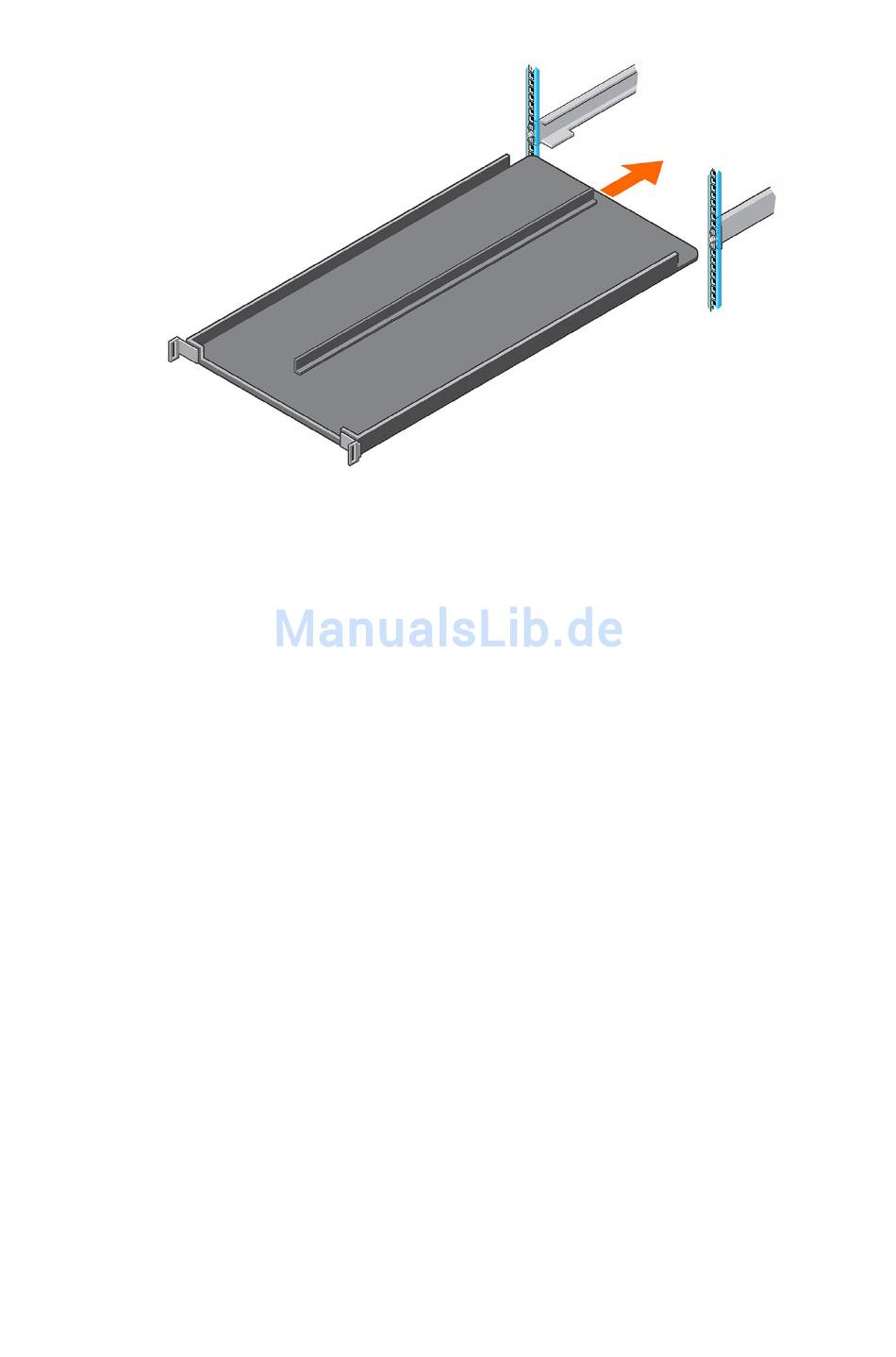

Abbildung 4. Ausrichten des Kabelverwaltungsfachs
6
Schieben Sie das U1-Kabelverwaltungsfach in die Schienen, bis es einrastet.
Montieren des Erweiterungsgehäuse
Installieren Sie die Schienen im Rack und montieren Sie das SC460-Erweiterungsgehäuse
auf den Schienen.
Voraussetzung
Erforderliche Materialien:
•
Schraubenzieher (034-000-193)
•
Sechs Klemmmuttern (106-569-307)
•
Zwei M5 x 10 mm Phillips Kreuzschlitzschrauben (106-002-452)
•
Zwei M5 x 16 mm Phillips Kreuzschlitzschrauben (106-002-453)
Schritte
1
Passen Sie die Länge der Rack-Schienen des Erweiterungsgehäuses an, damit sie in
das Rack passen.
2
Bringen Sie die rechte Schiene an der POST-Rückseite des Racks an.
a
Richten Sie die rechte Schiene mit den unteren zwei U-Einheiten des 4U-
Montageorts aus.
b Platzieren Sie die Öffnungsmechanik mit dem Entriegelungsriegel am äußeren Teil
der Rack-Stütze über der Stütze.
12
Einrichten des Erweiterungsgehäuse
