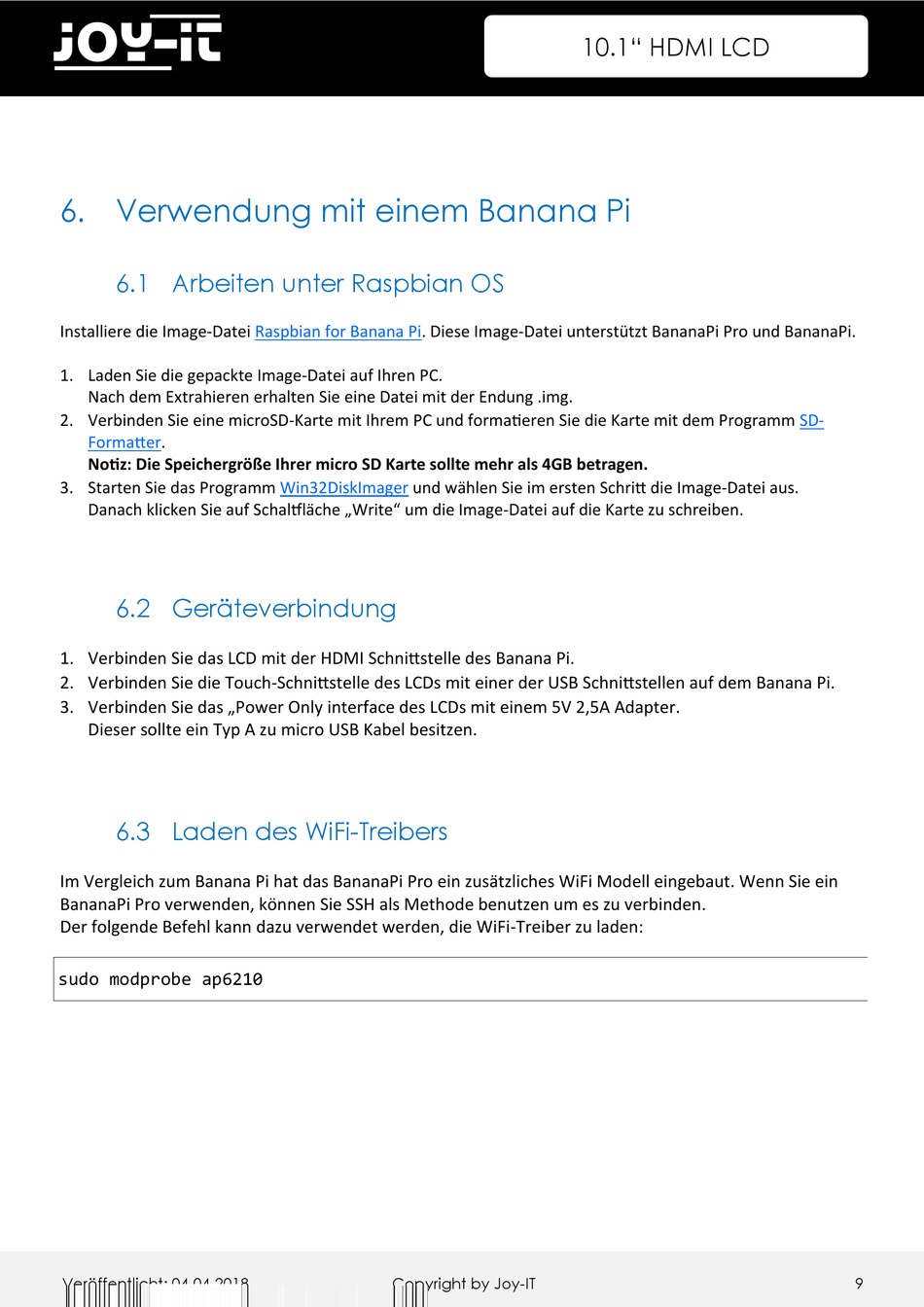

Joy-it RB-LCD10 Anleitung Seite 9

6. Verwendung mit einem Banana Pi

6.1 Arbeiten unter Raspbian OS

Installiere die Image-Datei

1. Laden Sie die gepackte Image-Datei auf Ihren PC.

Nach dem Extrahieren erhalten Sie eine Datei mit der Endung .img.

2. Verbinden Sie eine microSD-Karte mit Ihrem PC und formatieren Sie die Karte mit dem Programm

Formatter.

Notiz: Die Speichergröße Ihrer micro SD Karte sollte mehr als 4GB betragen.

3. Starten Sie das Programm

Danach klicken Sie auf Schaltfläche „Write" um die Image-Datei auf die Karte zu schreiben.

6.2 Geräteverbindung

1. Verbinden Sie das LCD mit der HDMI Schnittstelle des Banana Pi.

2. Verbinden Sie die Touch-Schnittstelle des LCDs mit einer der USB Schnittstellen auf dem Banana Pi.

3. Verbinden Sie das „Power Only interface des LCDs mit einem 5V 2,5A Adapter.

Dieser sollte ein Typ A zu micro USB Kabel besitzen.

6.3 Laden des WiFi-Treibers

Im Vergleich zum Banana Pi hat das BananaPi Pro ein zusätzliches WiFi Modell eingebaut. Wenn Sie ein

BananaPi Pro verwenden, können Sie SSH als Methode benutzen um es zu verbinden.

Der folgende Befehl kann dazu verwendet werden, die WiFi-Treiber zu laden:

sudo modprobe ap6210

Veröffentlicht: 04.04.2018

Raspbian for Banana

Pi. Diese Image-Datei unterstützt BananaPi Pro und BananaPi.

Win32DiskImager

und wählen Sie im ersten Schritt die Image-Datei aus.

10.1" HDMI LCD

SD-
