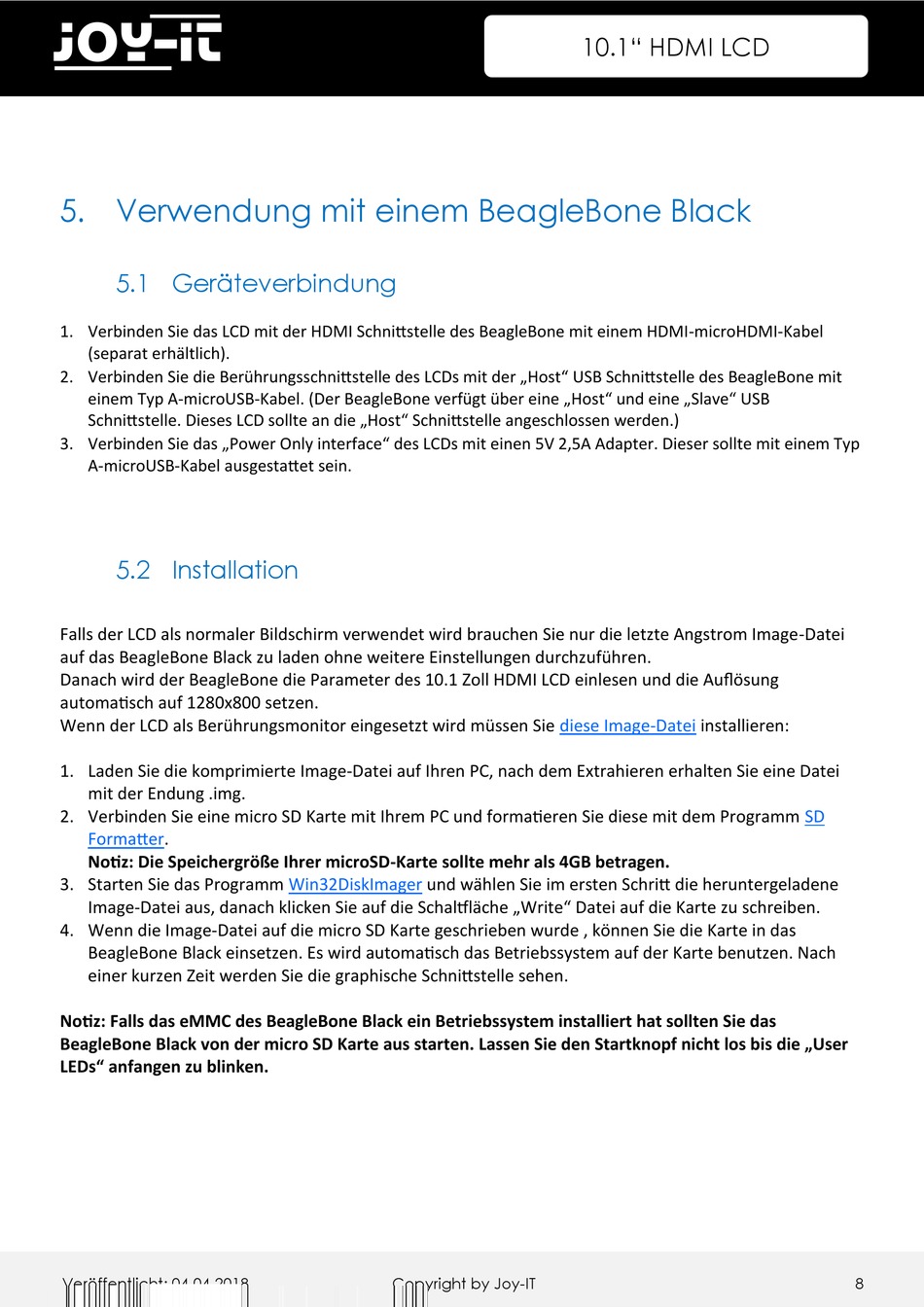

Joy-it RB-LCD10 Anleitung Seite 8

5. Verwendung mit einem BeagleBone Black

5.1 Geräteverbindung

1. Verbinden Sie das LCD mit der HDMI Schnittstelle des BeagleBone mit einem HDMI-microHDMI-Kabel

(separat erhältlich).

2. Verbinden Sie die Berührungsschnittstelle des LCDs mit der „Host" USB Schnittstelle des BeagleBone mit

einem Typ A-microUSB-Kabel. (Der BeagleBone verfügt über eine „Host" und eine „Slave" USB

Schnittstelle. Dieses LCD sollte an die „Host" Schnittstelle angeschlossen werden.)

3. Verbinden Sie das „Power Only interface" des LCDs mit einen 5V 2,5A Adapter. Dieser sollte mit einem Typ

A-microUSB-Kabel ausgestattet sein.

5.2 Installation

Falls der LCD als normaler Bildschirm verwendet wird brauchen Sie nur die letzte Angstrom Image-Datei

auf das BeagleBone Black zu laden ohne weitere Einstellungen durchzuführen.

Danach wird der BeagleBone die Parameter des 10.1 Zoll HDMI LCD einlesen und die Auflösung

automatisch auf 1280x800 setzen.

Wenn der LCD als Berührungsmonitor eingesetzt wird müssen Sie

1. Laden Sie die komprimierte Image-Datei auf Ihren PC, nach dem Extrahieren erhalten Sie eine Datei

mit der Endung .img.

2. Verbinden Sie eine micro SD Karte mit Ihrem PC und formatieren Sie diese mit dem Programm

Formatter.

Notiz: Die Speichergröße Ihrer microSD-Karte sollte mehr als 4GB betragen.

3. Starten Sie das Programm

Image-Datei aus, danach klicken Sie auf die Schaltfläche „Write" Datei auf die Karte zu schreiben.

4. Wenn die Image-Datei auf die micro SD Karte geschrieben wurde , können Sie die Karte in das

BeagleBone Black einsetzen. Es wird automatisch das Betriebssystem auf der Karte benutzen. Nach

einer kurzen Zeit werden Sie die graphische Schnittstelle sehen.

Notiz: Falls das eMMC des BeagleBone Black ein Betriebssystem installiert hat sollten Sie das

BeagleBone Black von der micro SD Karte aus starten. Lassen Sie den Startknopf nicht los bis die „User

LEDs" anfangen zu blinken.

Veröffentlicht: 04.04.2018

Win32DiskImager

und wählen Sie im ersten Schritt die heruntergeladene

10.1" HDMI LCD

diese Image-Datei

installieren:
