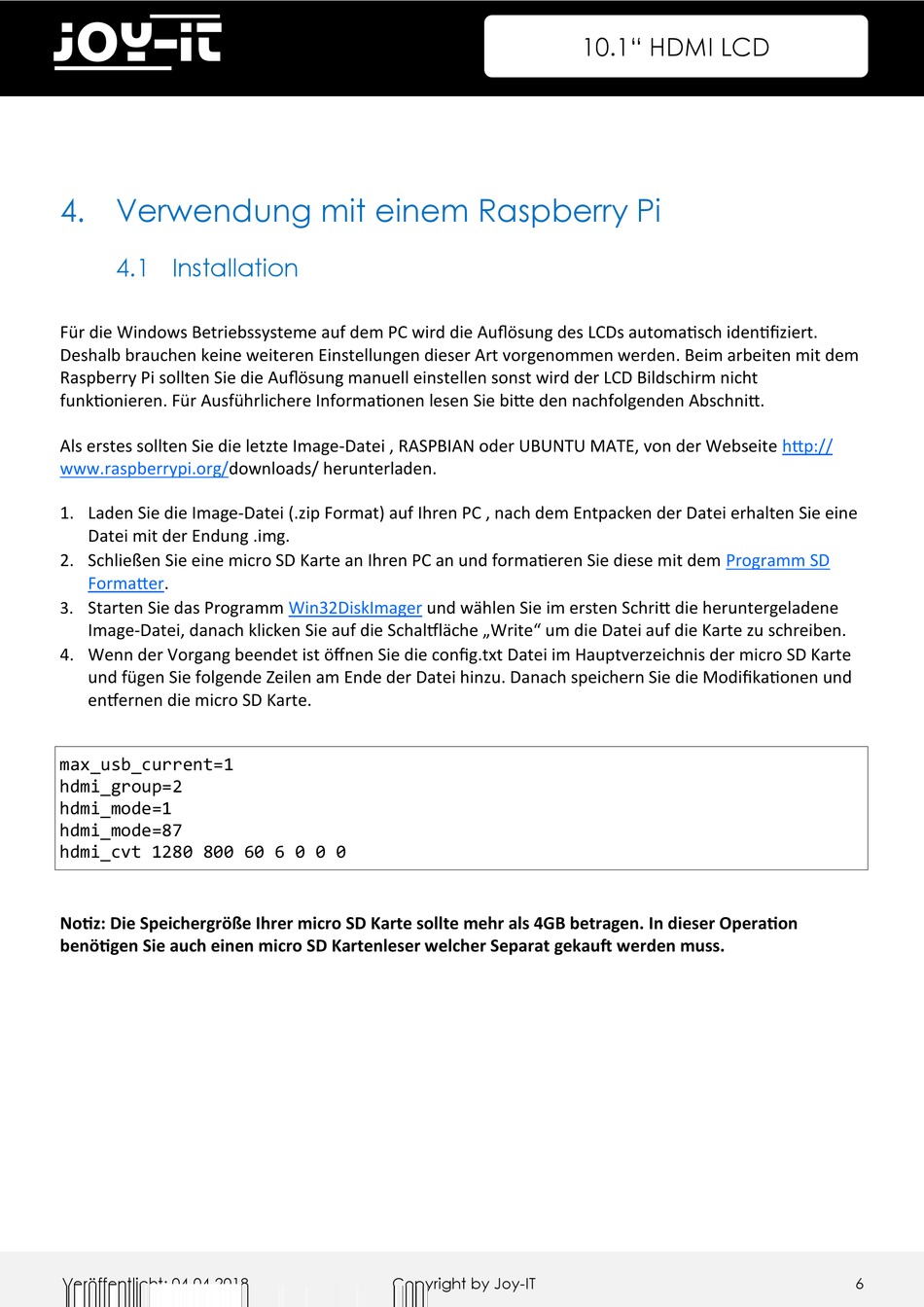

Joy-it RB-LCD10 Anleitung Seite 6

4. Verwendung mit einem Raspberry Pi

4.1 Installation

Für die Windows Betriebssysteme auf dem PC wird die Auflösung des LCDs automatisch identifiziert.

Deshalb brauchen keine weiteren Einstellungen dieser Art vorgenommen werden. Beim arbeiten mit dem

Raspberry Pi sollten Sie die Auflösung manuell einstellen sonst wird der LCD Bildschirm nicht

funktionieren. Für Ausführlichere Informationen lesen Sie bitte den nachfolgenden Abschnitt.

Als erstes sollten Sie die letzte Image-Datei , RASPBIAN oder UBUNTU MATE, von der Webseite

www.raspberrypi.org/downloads/ herunterladen.

1. Laden Sie die Image-Datei (.zip Format) auf Ihren PC , nach dem Entpacken der Datei erhalten Sie eine

Datei mit der Endung .img.

2. Schließen Sie eine micro SD Karte an Ihren PC an und formatieren Sie diese mit dem

Formatter.

3. Starten Sie das Programm

Image-Datei, danach klicken Sie auf die Schaltfläche „Write" um die Datei auf die Karte zu schreiben.

4. Wenn der Vorgang beendet ist öffnen Sie die config.txt Datei im Hauptverzeichnis der micro SD Karte

und fügen Sie folgende Zeilen am Ende der Datei hinzu. Danach speichern Sie die Modifikationen und

entfernen die micro SD Karte.

max_usb_current=1

hdmi_group=2

hdmi_mode=1

hdmi_mode=87

hdmi_cvt 1280 800 60 6 0 0 0

Notiz: Die Speichergröße Ihrer micro SD Karte sollte mehr als 4GB betragen. In dieser Operation

benötigen Sie auch einen micro SD Kartenleser welcher Separat gekauft werden muss.

Veröffentlicht: 04.04.2018

Win32DiskImager

und wählen Sie im ersten Schritt die heruntergeladene

10.1" HDMI LCD

Programm SD
