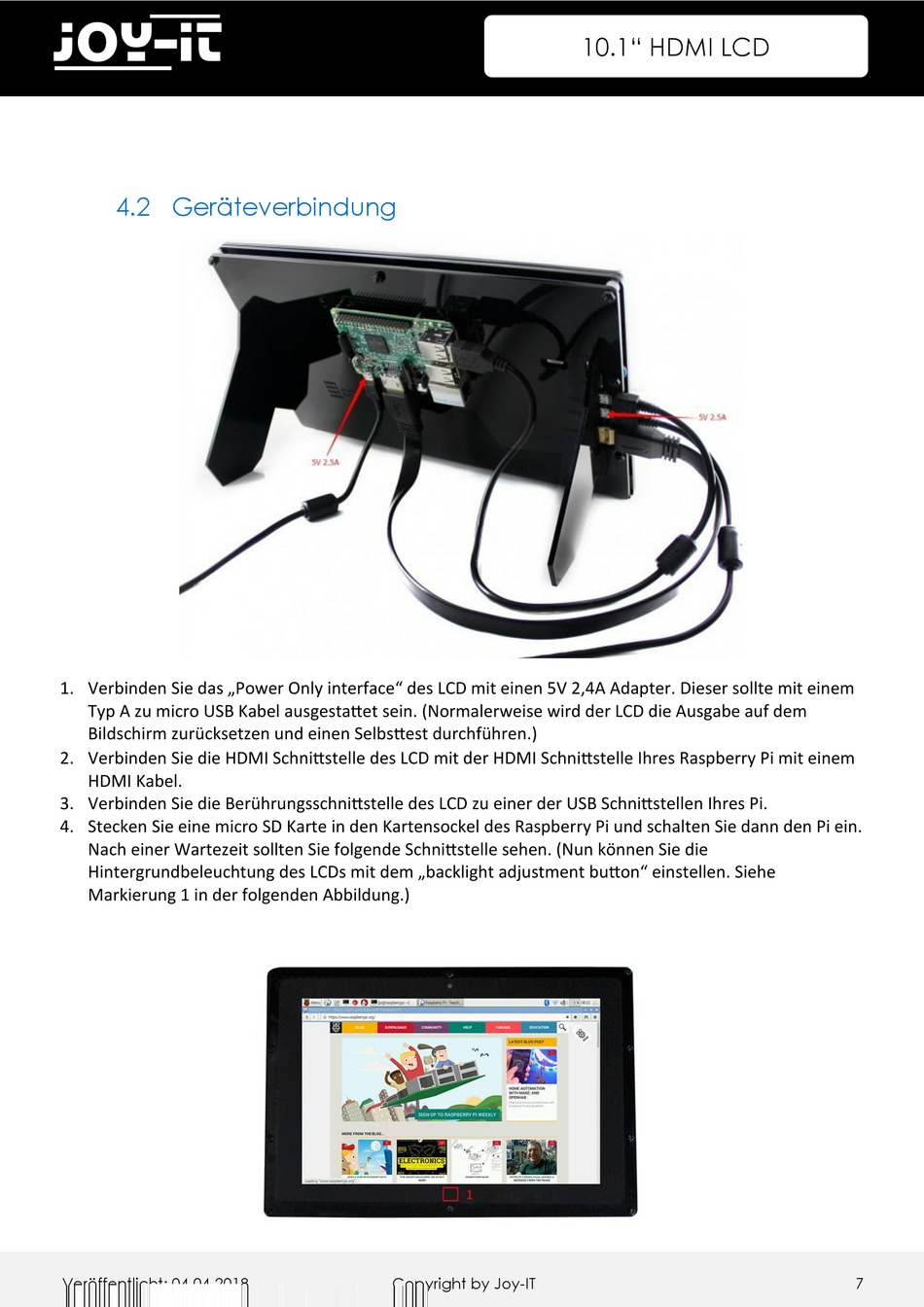

4.2 Geräteverbindung
1. Verbinden Sie das „Power Only interface" des LCD mit einen 5V 2,4A Adapter. Dieser sollte mit einem
Typ A zu micro USB Kabel ausgestattet sein. (Normalerweise wird der LCD die Ausgabe auf dem
Bildschirm zurücksetzen und einen Selbsttest durchführen.)
2. Verbinden Sie die HDMI Schnittstelle des LCD mit der HDMI Schnittstelle Ihres Raspberry Pi mit einem
HDMI Kabel.
3. Verbinden Sie die Berührungsschnittstelle des LCD zu einer der USB Schnittstellen Ihres Pi.
4. Stecken Sie eine micro SD Karte in den Kartensockel des Raspberry Pi und schalten Sie dann den Pi ein.
Nach einer Wartezeit sollten Sie folgende Schnittstelle sehen. (Nun können Sie die
Hintergrundbeleuchtung des LCDs mit dem „backlight adjustment button" einstellen. Siehe
Markierung 1 in der folgenden Abbildung.)
