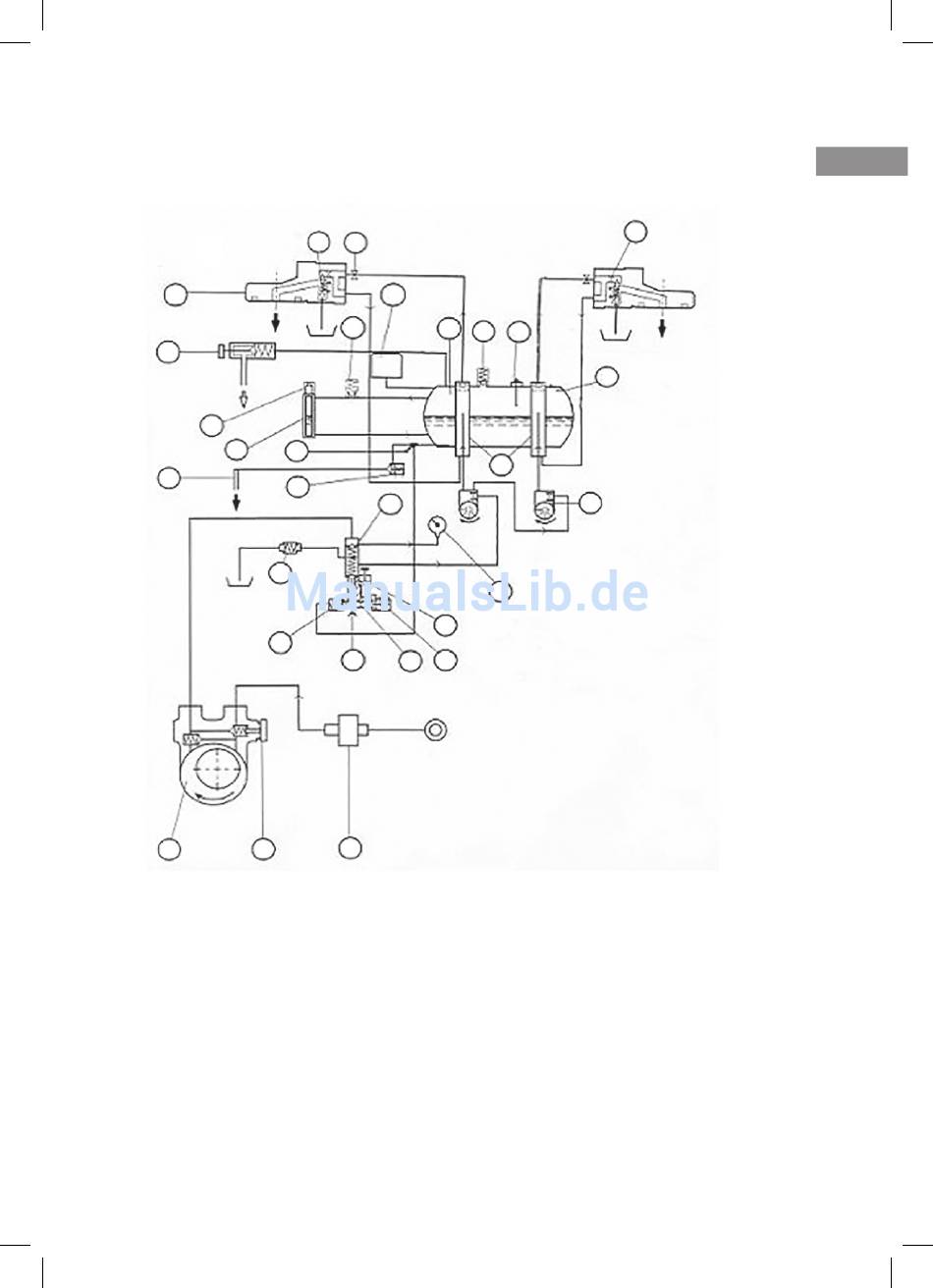

WASSERSCHALTUNG

13
12
23
11
27
15
16
17
6
15
3 4
1 DRUCKMESSGERÄT NETZ/PUMPE/BOILER
2 PUMPE FÜR FILTER
3 PUMPE
4 PUMPDRUCK EINSTELLUNG
5 NICHT RÜCKBEWEGENDES VENTIL AUSTAUSCHER
6 EXPANSIONSVENTIL
8 TURBINE
9 BOILER
10 SICHERHEITSVENTIL
11 VENTIL GEGEN UNTERDRUCK
12 AUSLAUFGRUPPE
13 ELEKTROVENTIL GRUPPE
14 DROSSELSTELLE GRUPPE
14
26
34
9
10
32
31
5
1
25
19 24
22
2
15 VENTIL GEGEN UNTERDRUCK BOILER
16 WARMWASSERMISCHER
17 EKETROVENTIL WASSER
18 WASSERAUSLAUFLANZE
19 VENTIL MANUELLE LADUNG
21 ELEKTROVENTIL WASSERSTAND
23 DAMPFHAHN
26 DRUCKSCHALTER
27 OPTISCHER STAND
28 TEMPERATURSENSOR
31 WÄRMEAUSTAUSCHER
32 AUTOMATISCHER STAND FÜHLER
33 INJECTOR GRUPPE
33
28
8
