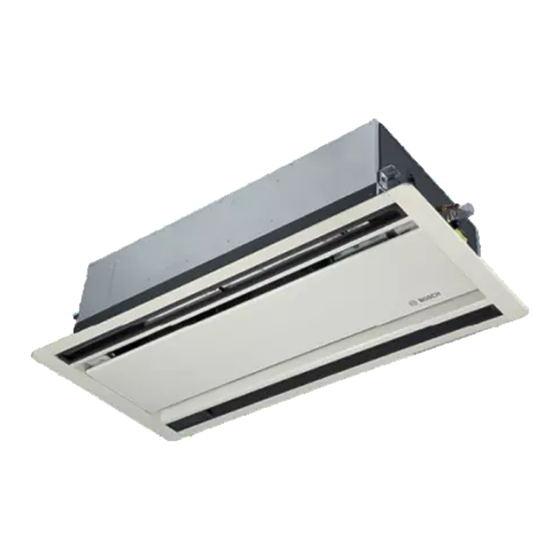

CLIMATE 5000 VRF
Inneneinheit vom 2-Wege-Kassettentyp
C2W22-1, C2W28-1, C2W36-1, C2W45-1, C2W56-1, C2W71-1
Installationsanleitung
Vielen Dank, dass Sie sich für unser Klimagerät entschieden haben.
Lesen Sie diese Anleitung vor der Verwendung Ihres Klimageräts sorgfältig und bewahren Sie sie für den
späteren Gebrauch auf.

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Bosch C2W22-1

  • Seite 1 CLIMATE 5000 VRF Inneneinheit vom 2-Wege-Kassettentyp C2W22-1, C2W28-1, C2W36-1, C2W45-1, C2W56-1, C2W71-1 Installationsanleitung Vielen Dank, dass Sie sich für unser Klimagerät entschieden haben. Lesen Sie diese Anleitung vor der Verwendung Ihres Klimageräts sorgfältig und bewahren Sie sie für den späteren Gebrauch auf.
  • Seite 2: Inhaltsverzeichnis

    2 | SICHERHEITSHINWEISE INHALT SEITE Bei der Installation des Geräts in einem kleinen Raum durch geeignete Maßnahmen sicherstellen, dass die Kältemittelkonzentration im Fall einer Freisetzung von Kältemittel die zulässigen Sicherheitsgrenzwerte 1. SICHERHEITSHINWEISE ............2 nicht überschreitet. Informationen dazu sind beim Verkäufer erhältlich. 2.
  • Seite 3: Einbauhinweise

    EINBAUHINWEISE | 3 Beim Ausführen der angegebenen Installationsarbeiten mögliche ■ Bei starken elektromagnetischen Wellen. Stürme, Wirbelstürme oder Erdbeben berücksichtigen. ■ In Gegenwart leicht entflammbarer Stoffe oder Gase. Eine fehlerhafte Installation kann zum Absturz des Geräts führen. Es besteht Unfallgefahr. ■ In Gegenwart verdampfender saurer oder alkalischer Flüssigkeiten. ■...
  • Seite 4: Montagezubehör

    4 | MONTAGEZUBEHÖR 3. MONTAGEZUBEHÖR Überprüfen, ob das folgende Zubehör vollständig vorhanden ist. Eventuell zusätzlich enthaltenes Zubehör sorgfältig aufbewahren. Anz. Form Verwendung Bezeichnung Installations- und Bedienungs- Installationsanleitung der Inneneinheit (dem Benutzer Diese Anleitung anleitung aushändigen). Wärmegedämmtes Rohr Für die Wärmedämmung der Rohrverbindungen Wärmedämmung Für die Wärmedämmung der Schläuche Anpassungswiderstand (auch...
  • Seite 5: Einbau

    EINBAU | 5 4. EINBAU VORSICHT 4.1 Installationsort Das Aufstellen der Anlage in folgenden Umgebungen kann zu Anlagenschäden führen (wenn dies unvermeidbar ist, den Lieferanten hinzuziehen): Die Inneneinheit nur an Orten aufstellen, die die folgenden Voraussetzungen erfüllen: • Die Installation In kleinen und lärmempfindlichen Räumen A.
  • Seite 6 6 | EINBAU Einheit: mm 1172 129 129 Frischluftanschluss Φ160 1430 Umriss der Platte 1430 Öffnungsmaß der Decke 1390 Abstand der Hängeschrauben 1207 Öffnungsmaß der Decke (1390*640) Größe des Maschinengehäuses 1172 Abb. 4-3 4.2.2 Die Decke an der richtigen Stelle öffnen. Relative Position von Decke und Klimagerät ■...
  • Seite 7: Installation Der Inneneinheit

    EINBAU | 7 4.3 Installation der Inneneinheit • Die Montageschablone mit den Befestigungsschrauben an der Unterseite der Inneneinheit befestigen. Die Größe der Deckenöffnung anhand der Montageschablone bestimmen. Einhängen der Inneneinheit ■ Montageschablone • Die Dichtung (Unterseite) 150 mm über der Decke anbringen. Unterseite der Montageschablone Aufhängebolzen Unterseite der Decke...
  • Seite 8: Verlegen Des Ablaufrohrs

    8 | VERLEGEN DES ABLAUFROHRS Tab. 4-2 3) Wasserpumpenrohr und Ablaufrohr aus dem Gerätegehäuse gleichmäßig mit Isolierschlauch umhüllen und fest bündeln um das Eindringen von Luft und spätere Verstopfungen zu vermeiden. Stahlträgerkonstruktion 4) Um einen Wasserrücklauf in die Einheit bei Außerbetriebnahme Winkelstahlträger anbringen und verwenden.
  • Seite 9: Entwässerung Überprüfen

    INSTALLATION DES VERBINDUNGSROHRS | 9 5.2 Entwässerung überprüfen Tabelle 6-1 Rohrgröße (mm) 1) Wasser-Inspektionsabdeckung entfernen und mit dem Auffüllrohr Modell der Inneneinheit 2000 ml Wasser durch die Öffnung in den Wassertank einfüllen Flüssigkeitsseite Luftseite (siehe Abb. 5-3). 2200 W–4500 W Ø...
  • Seite 10: Herstellen Von Rohranschlüssen

    10 | INSTALLATION DES VERBINDUNGSROHRS i. Beim Biegen des Rohrs eine entsprechend große Kerbe an der Biegestelle 2. Mutter anziehen. des wärmegedämmten Rohrs einschneiden und das Rohr freilegen (Rohr Am Verbindungsrohr ausrichten, Überwurfmutter handfest anziehen und mit nach dem Biegen mit Wickelband umhüllen). Rohrzange festziehen (siehe Abb. 6-5).
  • Seite 11: Verdrahtung

    VERDRAHTUNG | 11 6.8 Wärmedämmung 7.2 Technische Daten des Netzkabels Rohre auf der Luft- und Flüssigkeitsseite mit Wärmedämmung versehen. 1) Die technischen Daten des Netzkabels lauten wie folgt. Eine zu geringe Bei sehr niedrigen Umgebungstemperaturen während des Kühlbetriebs die Leistung kann zum Überhitzen und zum Brand des Klimageräts führen. Rohre auf der Luft- und Flüssigkeitsseite vollständig dämmen.
  • Seite 12 12 | VERDRAHTUNG Außeneinheit (Alle Abschirmungen der abgeschirmten Kabel an die metallene Erdungsleiste der elektrischen Steuereinheit anschließen " ") (P Q E) Signalkabel zwischen Innen- und Außeneinheiten Alle Abschirmungen der abgeschirmten Kabel anschließen. (P Q E) Signalkabel der Innen- und Außeneinheiten In der letzten Einheit muss ein Anpassungswiderstand zwischen den Anschlussklemmen P und Q angeschlossen werden (Ein Anpassungswiderstand ist im Zubehör der Inneneinheit enthalten).
  • Seite 13: Steuerung

    STEUERUNG | 13 8. STEUERUNG 8.3 Codeerläuterungen für die Hauptplatine Schalterstellungen von SW1 8.1 Leistungseinstellung S W 1 • 1 = Werkstestmodus • 0 = zusätzlicher automatischer Suchmodus (Grundeinstellung) 1 2 3 4 S W 1 • 1 = DC-Gebläse ausgewählt •...
  • Seite 14: Bedeutung Der Störungs-Codes Und Anzeigen

    14 | STEUERUNG Schalterstellungen von SW5 Festlegung von 0/1 SW 5 • 00 = Temperaturausgleich liegt 6 K unter bedeutet 0 Heizbetrieb SW 5 • 01 = Temperaturausgleich liegt 2 K unter bedeutet 1 Heizbetrieb SW 5 • 10 = Temperaturausgleich liegt 4 K unter 8.4 Bedeutung der Störungs-Codes und Anzeigen Heizbetrieb SW 5...
  • Seite 15: Probelauf

    PROBELAUF | 15 9. PROBELAUF Inneneinheit ■ • Einwandfreie Funktionsweise des Schalters an der Fernbedienung. Nach dem Abschluss aller Installationsarbeiten muss ein Probelauf ■ • Einwandfreie Funktionsweise der Tasten an der Fernbedienung. durchgeführt werden. Vor dem Probelauf die folgenden Punkte sicherstellen: •...
  • Seite 16 Bosch Thermotechnik GmbH Junkersstrasse 20-24 D-73249 Wernau www.bosch-thermotechnology.com...
