9.3 Genauigkeit
Strom (A)
Spannung (V)
Berechneter Neutralleiterstrom (A)
Frequenz (Hz)
Leistungsfaktor (PF = Cos-Phi)
Wirkleistung (W)
Blindleistung (VAr)
Scheinleistung (VA)
Aktive Energie (kWh)
Reaktive Energie (kVArh)
THD
Wiederholrate Anzeige
Wiederholrate Messwerte
9.4 RS485 Schnittstelle und Impulsausgang
Impulsausgang
Kontaktbelastbarkeit
Ausführung
RS485-Schnittstelle
Typ:
Baudrate
9.5 Gehäuse
Ausführung
Abmessungen
Schutzart
Gehäusematerial
Gewicht
Anschlussklemmen
9.6 Umgebungsbedingungen
Betriebstemperatur
Lagertemperatur
Relative Feuchte
Schock
Vibration
Dielektrische Spannungsfestigkeit

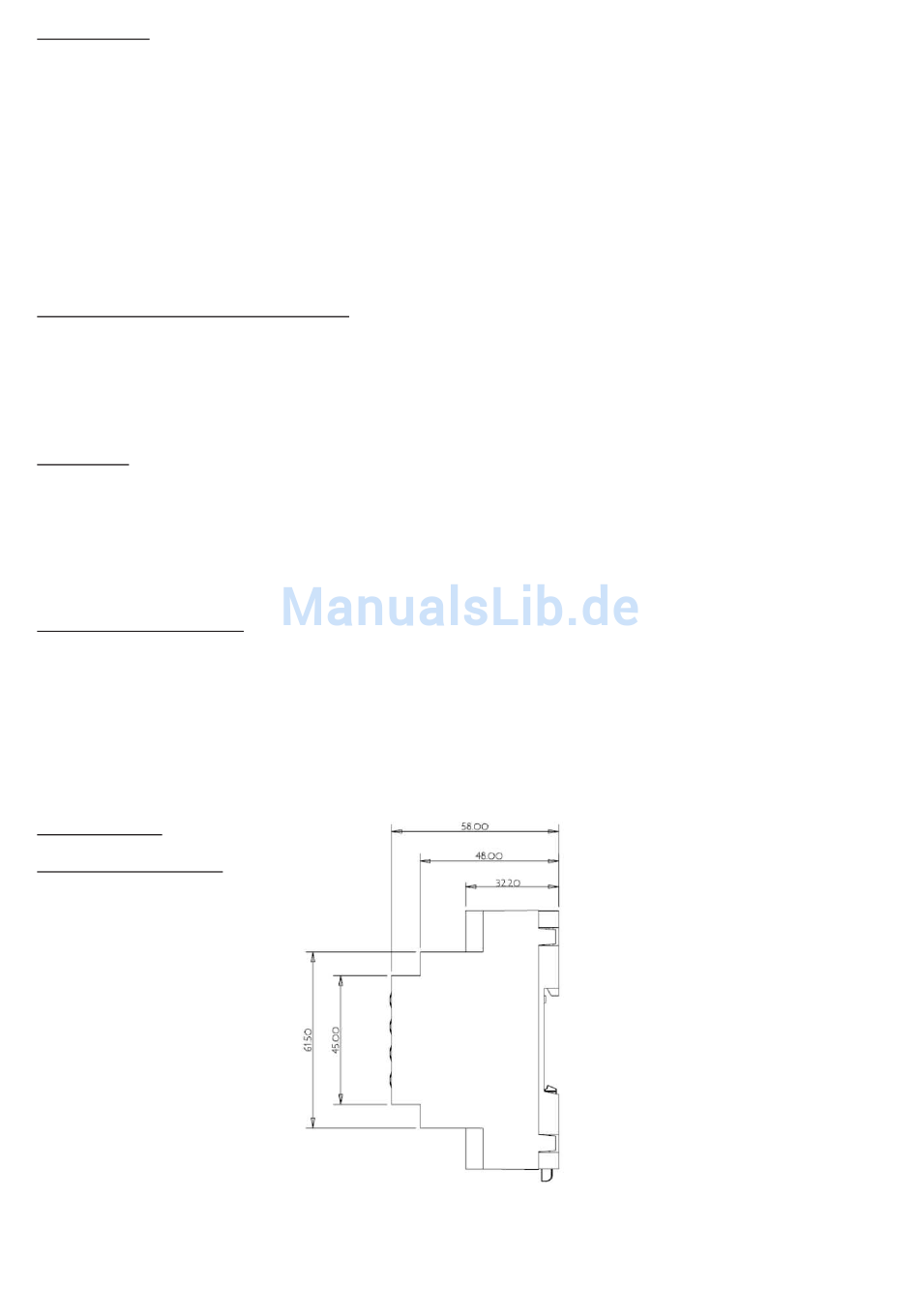

10 Abmessungen
10.1 Geräteabmessungen
Modbus und Metasys sind Marken.
Bedienungs- und Einbauanleitung Integra Ri3 Multifunktionsmessgerät
Seite 17 von 18 10.08.2011 CI-EPP-DE-BEA-RI3-V2
0,5 %
0,5 % (4% für I2 im 3 Phasen 3 Leiter Betrieb)
4 %
0,1 Hz
1 % von Gleichheit
+/-1 % des Messbereichs
+/-1 % des Messbereichs
+/-1 % des Messbereichs
Klasse 1 (IEC 62053-21)
+/-1 % des Messbereichs
1 % bis zur 31. harmonischen Oberwelle
1 s typisch bis >99% des Endwertes
max. 300 ms max. (Maximum bei der %THD Erfassung)
1 Ausgang
50 mA maximal bei 250 V AC
Halbleiterrelais
1 Kanal
Zweidraht, Halb-Duplex
2400, 4800, 9600, 19200, 38400
Aufbaugehäuse zur DIN-Tragschienenmontage nach
DIN 43880
B x L x T = 71,3mm x 90,5 mm x 57,5 mm
IP30 (Minimum)
Polycarbonat nach UL94V0
300 g
Kastenklemmen 0,05-2,5 mm
-10 ° C bis +55 ° C
-20 ° C bis +70 ° C
0-90 %, nicht kondensierend
30 g in 3 Ebenen
10 Hz bis 50 Hz, IEC 60068-2-6, 2g
3,25 kV für 1 Minute zwischen Kommunikationsausgängen und
Messeingängen, Kommunikationsausgängen und Versorgungs-
Spannung. Versorgungsspannung und Messeingängen
2
