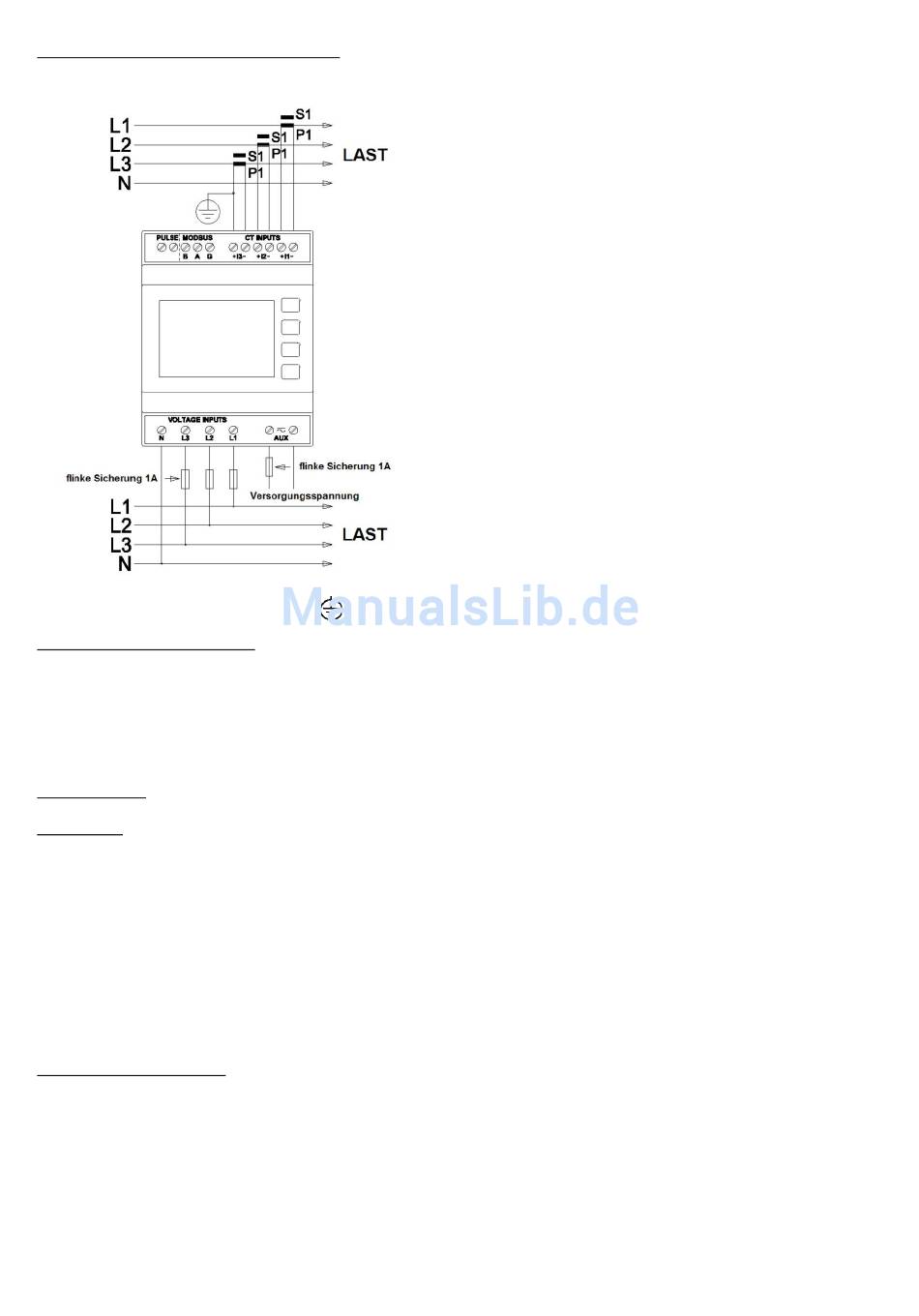

8.3.2 Anschluss im 3 Phasen 4 Leiter Netz

3 PHASEN 4 LEITER
Die sekundären Anschlüsse „S2" der Stromwandler sind im Multifunktionsmessgerät Integra Ri3 verbunden.
Daher ist nur ein Schutzleiteranschluss
8.3.3 Anschluss der Ausgänge
Der Anschluss der RS485 Modbus RTU Schnittstelle erfolgt an den dafür vorgesehenen Anschlussklemmen mit den
Bezeichnungen A, B, G
Der Anschluss des Impulsausgangs erfolgt an den dafür vorgesehenen Anschlussklemmen mit der Bezeichnung
„Pulse"
9. Spezifikation
9.1 Eingang
Nennspannung
Maximale Dauerüberlast Spannung
Maximale Kurzzeitüberspannung
Leistungsaufnahme Spannungspfade
Nennstrom
Maximale Dauerüberlast Strom
Maximaler Kurzzeitüberstrom
Leistungsaufnahme Strompfade
Frequenz
9.2 Versorgungsspannung
AC Nennspannung
DC Nennspannung
Modbus und Metasys sind Marken.
Bedienungs- und Einbauanleitung Integra Ri3 Multifunktionsmessgerät
Seite 16 von 18 10.08.2011 CI-EPP-DE-BEA-RI3-V2
vorzusehen.
100-289 V AC L-N (173-500 V AC L-L)
120 % Nennspannung
2 x Nennspannung für 1 Sekunde bei 5 Wiederholungen in
5-Minuten-Intervallen
< 0,2 VA je Phase
5 A AC RMS
120 % Nennstrom
10 x Nennstrom für 1 Sekunde bei 5 Wiederholungen in
5-Minuten-Intervallen
< 0,6 VA je Phase
45-66 Hz
110-400 V AC +/- 10%
110-300V AC für Installationen gemäß UL
120-350 V DC +/- 20%
120-300V DC für Installationen gemäß UL
