Das Messgerät ist ausschließlich zum Betrieb an externen Stromwandlern konzipiert. Die Sekundäranschlüsse
der externen Stromwandler sind, unter Beachtung des Anschlussschaltbildes zur Minimierung von Messfehlern, der
Aufrechterhaltung der Sicherheit und den lokal geltenden Vorschriften zu erden. Empfohlen wird ferner, Möglichkeiten
zum Überbrücken der Stromwandler, z.B. Wandlertrennklemmen, vorzusehen, die es erleichtern, Messinstrumente,
falls erforderlich, auszuwechseln. Anschlussleitungen der Stromwandler dürfen nicht abgesichert werden.
8. Versorgungsspannung und Anschluss von Ausgängen

8.1 Versorgungsspannung

Die Versorgungsspannung ist für den Bereich von 100-400V AC und 120-350V DC ausgelegt. Vorzugsweise ist die
Versorgungsspannung einer anderen Quelle als der Messspannung zu entnehmen. Die Messspannung kann
verwendet werden, wenn diese innerhalb der Toleranzgrenzen der Versorgungsspannung liegt (für Installationen
gemäß UL max. 300V AC/DC).
8.2 Anschluss von Ausgängen
8.2.1 RS485 Schnittstelle zur Kommunikation über Modbus RTU oder Metasys N2
Für die Verbindung zwischen dem RS485-Master und dem Messgerät wird die Verwendung einer geschirmten,
zweiadrigen Leitung empfohlen. Nach Möglichkeit sollte eine speziell für die Verbindung von RS485-Schnittstellen
empfohlene Leitung genutzt werden, obwohl sich bei Verbindungen von wenigen Metern mit den meisten geschirmten,
Leitungen zufriedenstellende Ergebnisse erzielen lassen, auch Netwerkkabel der Cat IV zeigen zufriedenstellende
Ergebnisse. Da die Kommunikation zwischen dem Messgerät und einem externen Gerät über eine RS485-Verbindung
durchgeführt wird, können unter guten Bedingungen Entfernungen bis zu 1200 m überbrückt werden. Elektrische
Störfelder oder sonstige negative Bedingungen können die Strecke verringern, über die ein zuverlässiger Betrieb
möglich ist.
8.2.2 Impulsausgang
Es ist ein Halbleiterrelais vorgesehen. Die Nennleistung beträgt 250V, 50mA. Anschlussleitungen müssen möglichst
kurz ausgelegt sein; den spezifischen Anforderungen entsprechen und ggf. gefiltert werden.

8.3 Elektrischer Anschluss

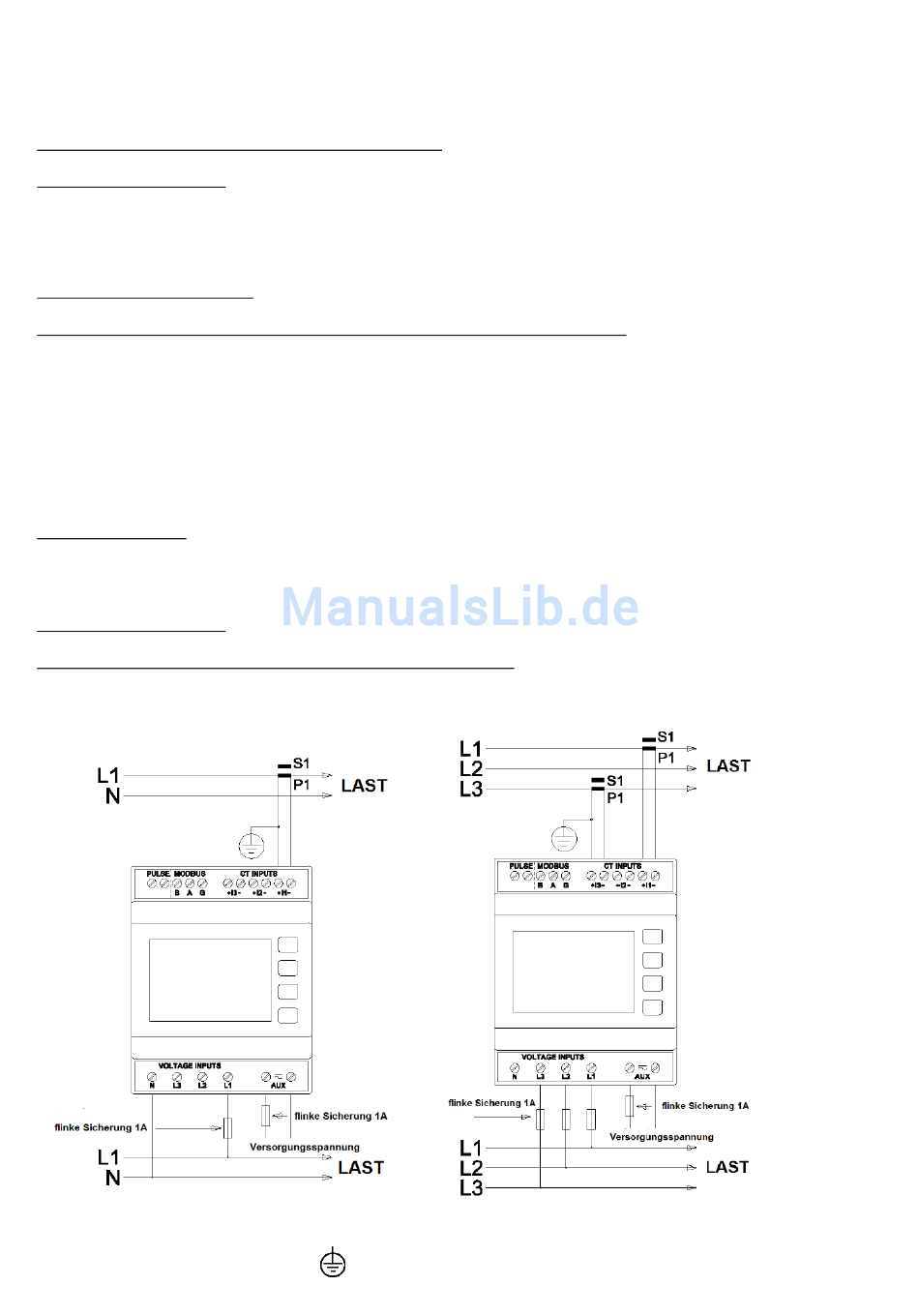

8.3.1 Anschluss im 1 Phase 2 Leiter und im 3 Phasen 3 Leiter Netz

1 PHASE 2 LEITER 3 PHASEN 3 LEITER
Die sekundären Anschlüsse „S2" der Stromwandler sind im Multifunktionsmessgerät Integra Ri3 verbunden.
Daher ist nur ein Schutzleiteranschluss vorzusehen.
Modbus und Metasys sind Marken.
Bedienungs- und Einbauanleitung Integra Ri3 Multifunktionsmessgerät
Seite 15 von 18 10.08.2011 CI-EPP-DE-BEA-RI3-V2
