Austausch Von Teilen - DeVilbiss COMPACT Bedienungsanleitung

Düse (2) und Farbnadel (9) – Teile in der
folgenden Reihenfolge ausbauen: 7, 8, 9,
1 und 2. Alle abgenützten und beschä-
digten Teile ersetzten und in umgekehrter
Reihenfolge zusammenbauen. Empfoh-
lenes Drehmoment für die Düse (2) 9,5 -
12 Nm.
Farbnadelpackung (4) – Teile 7, 8 und 9
ausbauen. Farbnadelpackung (4) abschrau-
ben. Neue Farbnadelpackung
einschrauben. Teile 9, 8 und 7 einbauen
und Farbnadelpackung
Pistolenschlüssel ausreichend festziehen,
damit sie dicht sitzt; die Farbnadel muss
sich jedoch frei bewegen lassen.
Luftventil und Dichtungen (11/16) - siehe
Fotos 1 bis 21 und Abbildung 2.
1. Teile 7,8 und 9 ausbauen.
2. Ventilgehäuse (10) entfernen.
3. Ventilfeder herausnehmen.
4. Spindel (11) aus dem Pistolenkörper
nehmen.
5. Verwenden Sie das Werkzeug SPN-7
und führen es in den Pistolenkörper ein.
6. Nehmen Sie nun den Ventilsitz heraus.
7. Drücken Sie die vordere Luftventil-
dichtung mit einem Finger heraus.
8. Drehen Sie die Spritzpistole um und
lassen Sie die Dichtung herausfallen.
9. Setzen Sie eine neue Dichtung vorne
auf das Werkzeug SPN-7.
10. Drücken Sie nun die Dichtung in den
Pistolenkörper ein.
11. Setzen Sie einen neuen Ventilsitz auf

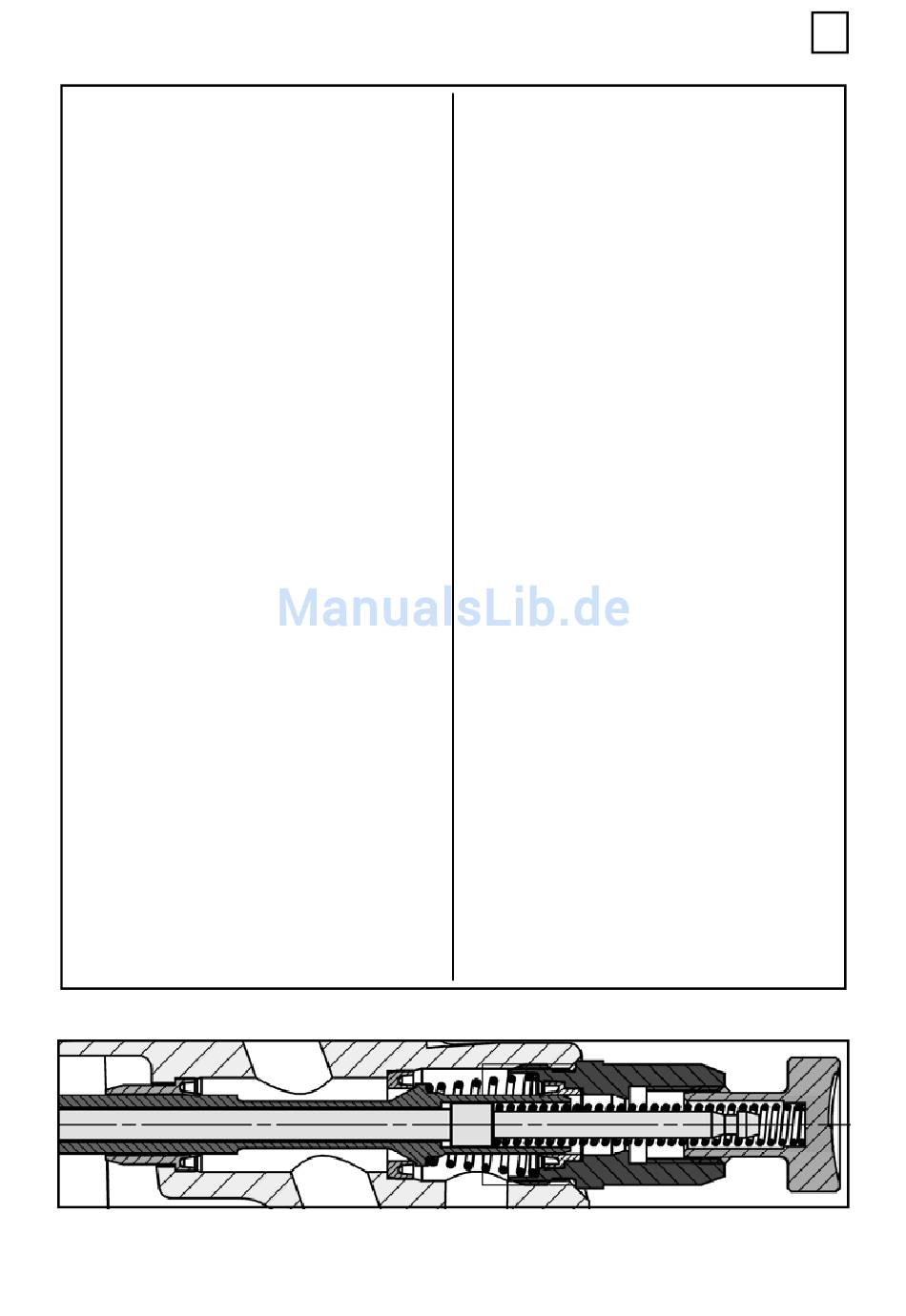

Abb. 2

Austausch von Teilen

handfest
(4) mit dem
17
das Werkzeug.
12. Setzen Sie den Ventilsitz im Pistolen-
körper ein.
13. Entfernen Sie die hintere Luftventil-
dichtung aus dem Ventilgehäuse (10).
14. Setzen Sie eine neue Dichtung auf das
Werkzeug.
15. Setzen Sie die Dichtung in das Ventil-
gehäuse (10) ein.
16. Ersetzen Sie die Spindel (11).
17. Wechseln Sie die Ventilfeder aus und
schrauben Sie das Ventilgehäuse (10)
ein.
18. Ziehen Sie das Ventilgehäuse fest.
19. Setzen Sie die Farbnadel (9) ein.
20. Montieren Sie die Feder (8) und die
Farbnadelstellschraube (7).
21. Stellen Sie die Farbnadelpackung (4)
mit einem Pistolenschlüssel so ein,
dass sie abdichtet, die Farbnadel sich
jedoch frei bewegen lässt. Ölen Sie mit
Pistolenöl (6-428) ein.
Strahlregulierventil (5) – Vorsicht: Sorgen
Sie dafür, dass das Ventil immer voll geöffnet
ist, bevor es im Pistolenkörper montiert wird;
dazu drehen Sie die Schraube ganz gegen
den Uhrzeigersinn.
Luftkappen– und Düsenauswahl
Schlagen Sie die
Hersteller für den Beschichtungsstoff nach
oder schauen Sie auf den Internetseiten von
ITW Oberflächentechnik nach:
www.itw-finishing.de
