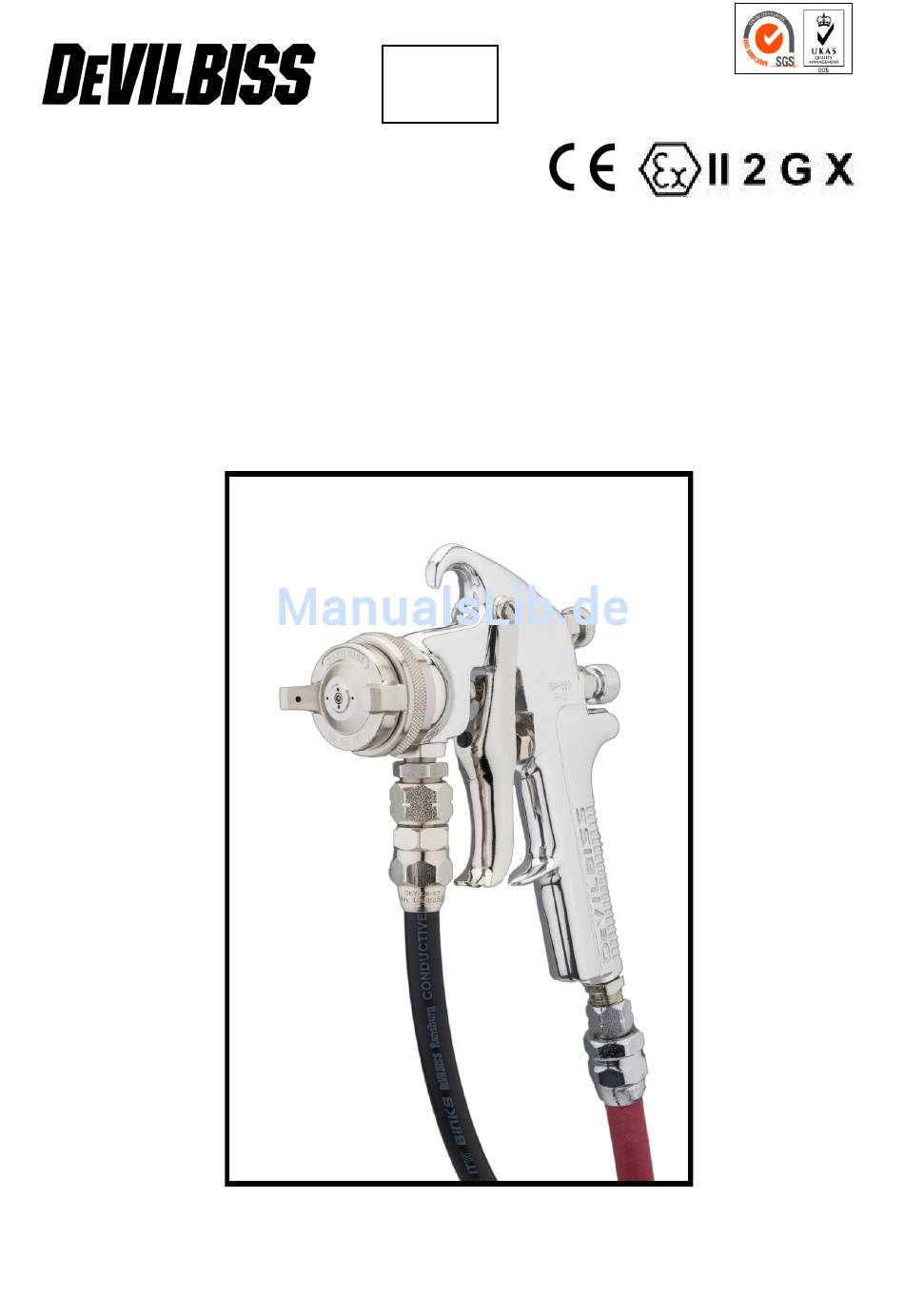

- Seite 1 SB-E-2-251 AUSGABE.06 Betriebsanleitung JGA – Druckgespeiste Lackierpistole © 2012 Finishing Brands UK Ltd.
-
Seite 2: Inhaltsverzeichnis
Inhalt Thema Seite Verwendung Artikelnummern EU-Konformitätserklärung Sicherheitswarnungen Tabelle 1 – Luftkappen, Tabelle 2 – Flüssigkeitsdüsen & Flüssigkeitsnadeln Stückliste Ausführliche Teileansicht Technische Daten, Installation und Betrieb Vorbeugende Wartung, Austausch von Teilen Behebung möglicher beim Einsatz auftretender Probleme Zubehör Garantie © 2012 Finishing Brands UK Ltd. -
Seite 3: Verwendung

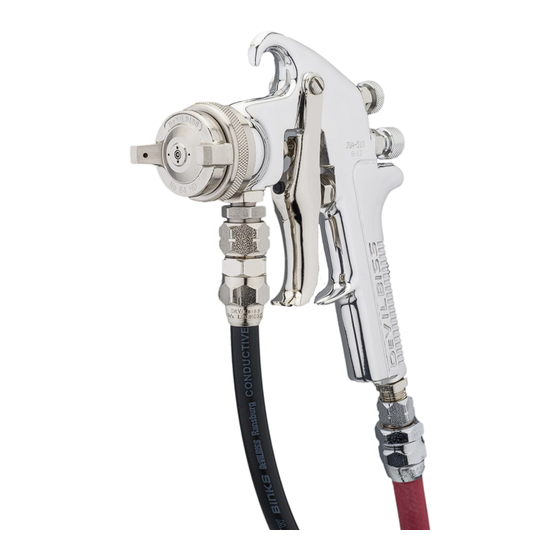

Sie das Gerät in Betrieb nehmen Beschreibung Das JGA Druckgespeiste Lackierpistolen-Kit eignet sich zur Verwendung mit vielen Farben, Beizen, Glasuren und Lacken. Um die Verarbeitung unterschiedlichster Beschichtungsmaterialien zu ermöglichen, sind die Materialdurchläufe aus hochwertigem Edelstahl gefertigt. Düsen und Nadeln sind aus hochwertigem Edelstahl, gehärtetem Stahl mit Nitrolegierung und Wolframkarbid erhältlich. -
Seite 4: Sicherheitswarnungen
SICHERHEITSWARNUNGEN Tragen Sie immer eine Schutzbrille Brand und Explosion beim Lackieren oder Reinigung der Lackierpistole. Lösungs- und Beschichtungsmittel Tragen immer Handschuhe, sind ggf. leicht entflamm- oder wenn Sie mit dem Gerät sprühen entzündbar wenn sie versprüht werden. oder es reinigen. Lesen Sie IMMER die Anweisungen des Herstellers Beschichtungsmaterials... -
Seite 5: Kombinationen Luftkappennummer Und Düsengröße
Tabelle 2 Kombinationen Düse und Nadel Hochwertiger Edelstahl Nitrolegierung (N) Wolframkarbid (C) Bestellnr. Bestellnr. Bestellnr. Nadel Bestellnr. Nadel Bestellnr. Düse Bestellnr. Nadel Düse Düse AV-645-AC JGA-421-C-K AV-611-AC JGA-402-NAC-K AV-1415-AC-K JGA-409-AC AV-645-D JGA-421-DEX-K AV-611-D JGA-402-NADEX-K AV-1415-D-K JGA-409-D AV-645-E JGA-421-E-K AV-611-EE JGA-402-NADEEE-K... -
Seite 6: Stückliste
Packung (3 Stück) JGV-463-K3 Stopfbuchse (10 Stück) 34411-122-K10 Strahlregulierventil GTI-405-K Bolzen und Schraub (5 Stück) GTI-408-K5 Nadel Siehe Tabelle 2 Feder (5 Stück) GTI-409-K5 Gehäusebuchse JGA-17 Farbnadelstellschraube GTI-414-K Luftventil JGK-449-K Abzug GTI-108 Lufteinlassanschluss JGA-158 Sicherungsmutter (5 Stück) JGA-51-K5 Dichtung MSV-3 Flüssigkeitseinlassanschluss... -
Seite 7: Ausführliche Teileansicht
© 2012 Finishing Brands UK Ltd. -
Seite 8: Technische Daten, Installation Und Betrieb
3. Luftregelventil. Die Luftregulierschraube Luftregelventil (25) schrittweise entgegen (25) solange entgegen dem Uhrzeigersinn dem Uhrzeigersinn drehen (nur JGA-558- drehen bis sie vollständig geöffnet ist (nur Modelle). JGA-558-Modelle). 9. HINWEIS: Die Spritzbreite kann durch Drehen des Strahlregulierventils (6) von 4. -
Seite 9: Vorbeugende Wartung, Austausch Von Teilen
Neigen der Pistole führt zu einem Geschwindigkeit über die Fläche und ungleichmäßigen Auftrag des geben Sie den Abzug frei. Wiederholen Sie Beschichtungsmaterials. Der empfohlene das Verfahren für den Rückweg. Spritzabstand beträgt 150 - 200 mm. 11. Um eine unbeabsichtigte Abgabe von Spritzen Sie zuerst die Ecken und Ränder. -
Seite 10: Behebung Möglicher Beim Einsatz Auftretender Probleme
Behebung möglicher beim Einsatz auftretender Probleme FEHLER URSACHE BEHEBUNG Zu dickes Sprühmuster oben Kappenlöcher sind verstopft. Reinigen. Schliere mit nicht- oder unten metallischer Stelle. Verstopfung oben oder unten an Reinigen. der Flüssigkeitsdüse. Kappen- und/oder Düsensockel Reinigen. ist verschmutzt. Zu dickes Sprühmuster rechts oder links Linke oder rechte Kappenlöcher Reinigen. - Seite 11 Behebung möglicher beim Einsatz auftretender Probleme (Fortsetzung) Lackblasen im Becher Flüssigkeitsdüse ist lose. Ziehen Sie sie mit 17 bis 20 Nm fest. Flüssigkeit tritt vom Becherdeckel ist lose. Ziehen Sie den Becherdeckel an. Becherdeckel aus oder tropft Beschädigte Dichtung des Wechseln Sie die Dichtung des Becherdeckels.
-
Seite 12: Zubehör
Zubehör Pistolenschlüssel – Bestell-Nr. SPN-5 Reinigungsbürste – Bestell-Nr. 4900-5-1-K3 Airflow-Ventil - Bestellnummer Schmiermittel - Bestellnummer GTI-415-K GL-1-K10 GARANTIE Finishing Brands UK Limited bietet für dieses Produkt ein Jahr Garantie. Finishing Brands UK Limited Ringwood Road Bournemouth BH11 9LH Tel.-Nr.: +44 (0)1202 571111 Fax-Nr.: +44 (0)1202 581940, http://www.finishingbrands.eu Firmensitz:...
