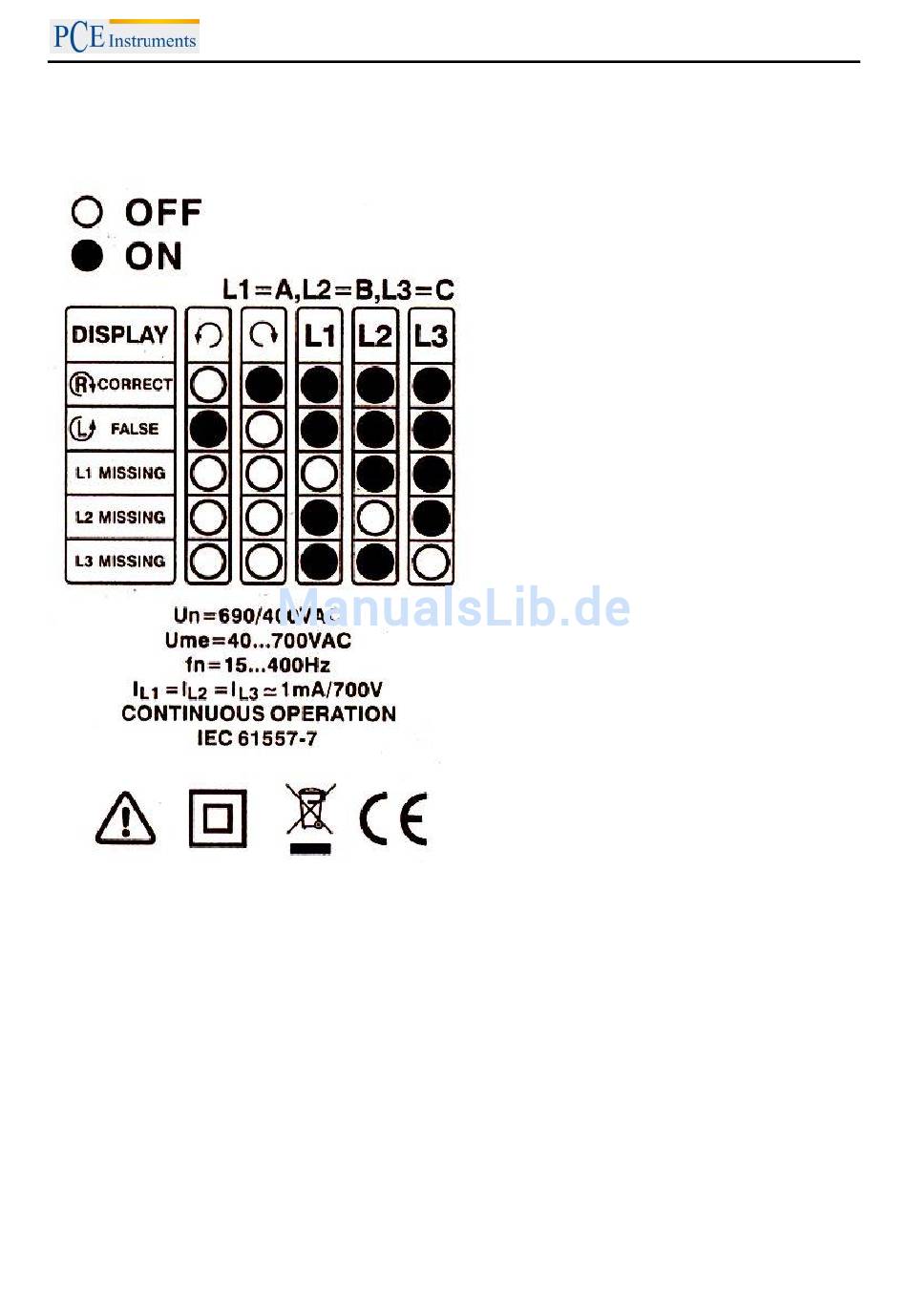

4.0 Anzeigebedeutung
5.0 Messvorbereitung / Messung
Um die Drehrichtung eines Drehstromnetzes zu bestimmen, verbinden Sie die zuerst die Messleitungen
mit dem Messgerät. Verbinden Sie dazu die 3 fabigen Messleitungen mit den entsprechenden Buchsen
an der Oberseite des Messgerätes.
Anschließend verbinden Sie die Krokodilklemmen mit den 3 Hauptphasen des Drehstromnetzes.
Das Display zeigt direkt die Drehrichtung sowie Probleme einzelner Adern.
Auch wenn der Neutralleiter N anstelle von L1, L2 oder L3 verbunden ist, wird die Drehrichtung angezeigt.
Eine Erläuterung der Anzeige finden Sie obenstehend. (siehe Punkt 4.)
BETRIEBSANLEITUNG
Rechtsdrehend ohne Problem
Linksdrehend ohne Problem
L1 nicht angeschlossen / nicht in Ordnung
L2 nicht angeschlossen / nicht in Ordnung
L3 nicht angeschlossen / nicht in Ordnung
4
