BETRIEBSANLEITUNG Inhalt 1.0 Sicherheitshinweise..........................2 2.0 Einführung ............................... 3 3.0 Spezifikation ............................3 4.0 Anzeigebedeutung ..........................4 5.0 Messvorbereitung / Messung ........................4 6.0 Entsorgungshinweise ..........................5 1.0 Sicherheitshinweise Lesen Sie bitte sorgsam die folgenden Informationen, bevor Sie mit den Messungen beginnen. Benutzen Sie das Messgerät nur in der beschriebenen Form, anderenfalls erlischt die auf das Gerät gewährleistete Garantie.

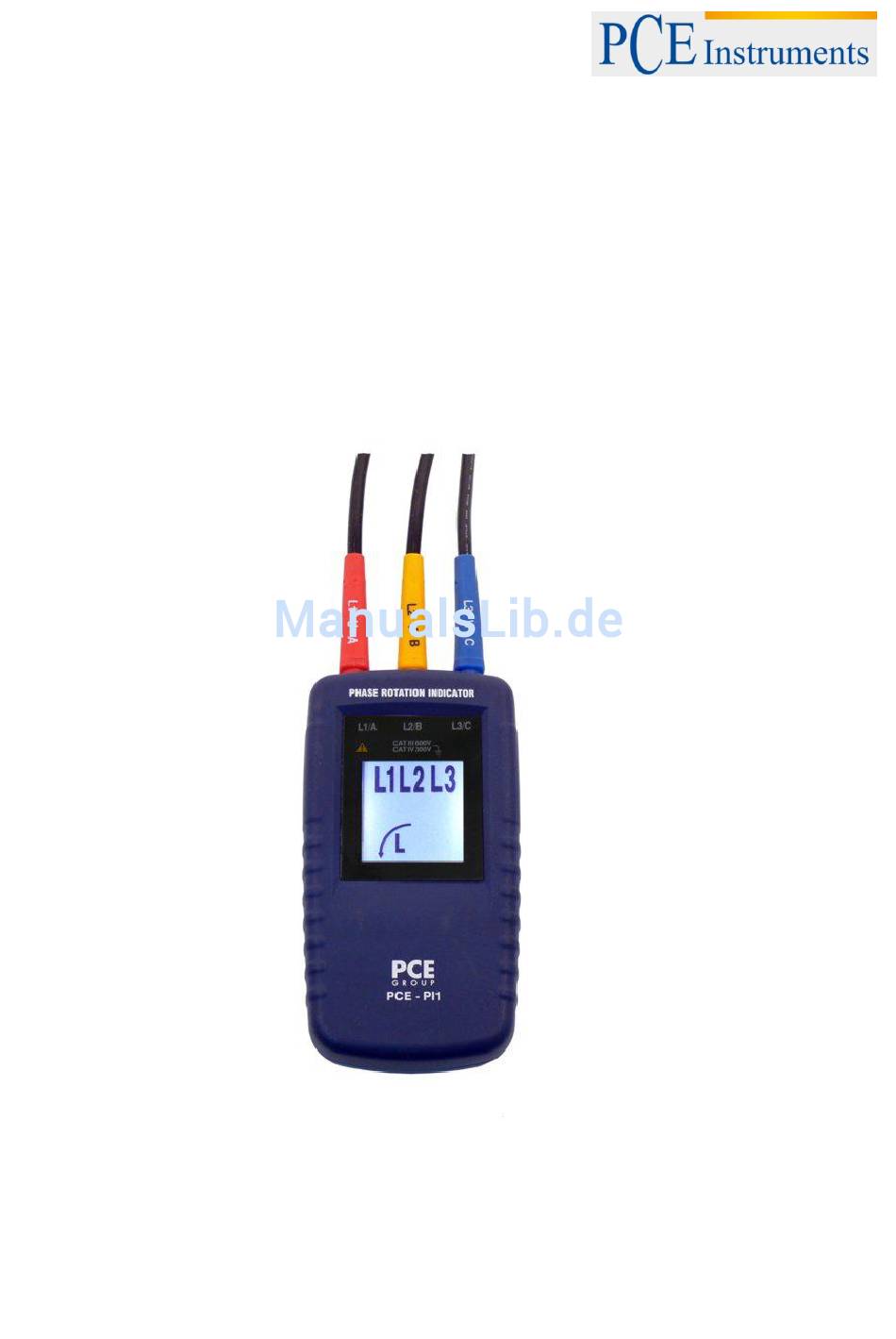

BETRIEBSANLEITUNG 2.0 Einführung Der Drehfeldrichtungsanzeiger PCE-PI1 ist ausgelegt um schnell und einfach die Drehrichtung, sowie Probleme mit einzelnen Phasen, in einem Drehstromnetz anzuzeigen 3.0 Spezifikation Messbereiche 40 ... 690 VAC Frequenzbereich 15 ... 400 Hz Stromaufnahme 1 mA Teststrom pro Phase...
BETRIEBSANLEITUNG 4.0 Anzeigebedeutung Rechtsdrehend ohne Problem Linksdrehend ohne Problem L1 nicht angeschlossen / nicht in Ordnung L2 nicht angeschlossen / nicht in Ordnung L3 nicht angeschlossen / nicht in Ordnung 5.0 Messvorbereitung / Messung Um die Drehrichtung eines Drehstromnetzes zu bestimmen, verbinden Sie die zuerst die Messleitungen mit dem Messgerät.
BETRIEBSANLEITUNG 6.0 Entsorgungshinweise Zur Umsetzung der ElektroG (Rücknahme und Entsorgung von Elektro- und Elektronikaltgeräten) nehmen wir unsere Geräte zurück. Sie werden entweder bei uns wiederverwertet oder über ein Recyclingunternehmen nach gesetzlicher Vorgabe entsorgt. WEEE-Reg.-Nr.DE69278128 Bei Fragen kontaktieren Sie bitte die PCE Deutschland GmbH.
