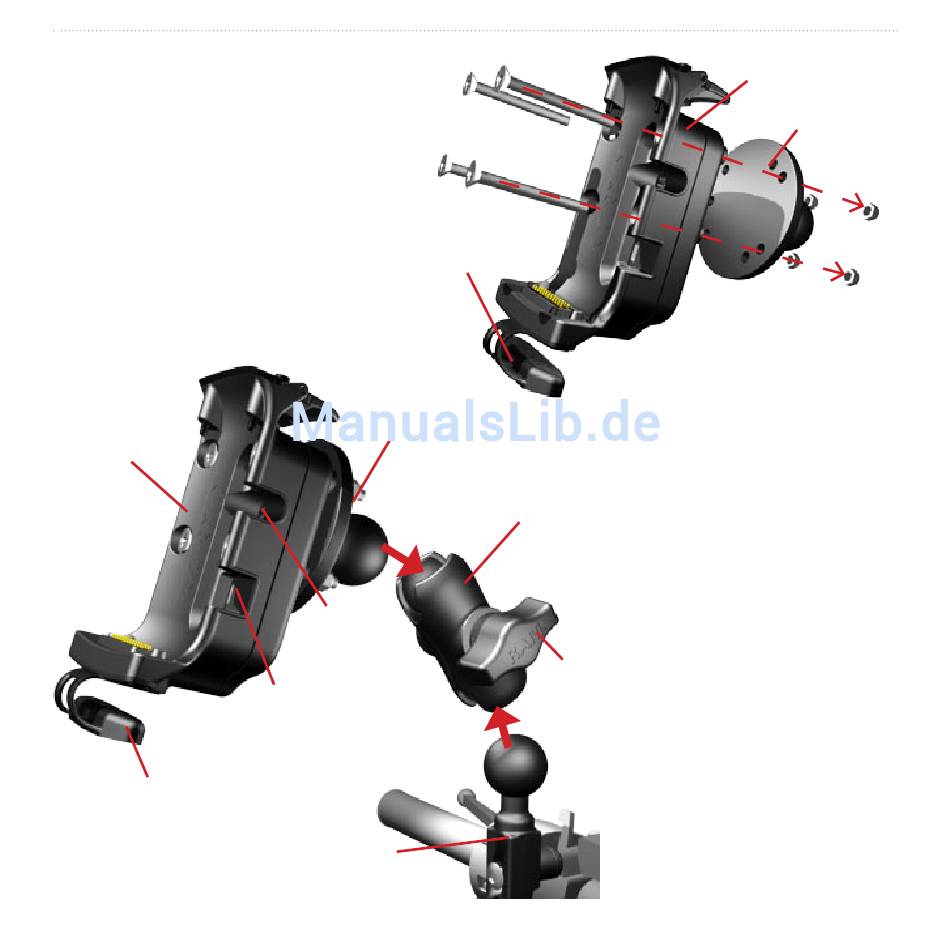

3: Befestigen der
Basisplatte an der zūmo-
Halterung
1. Befestigen Sie die Basisplatte
mit den Senkkopfschrauben und
-muttern (M4 x 40 mm) an der zūmo-
Halterung.
2. Ziehen Sie die Muttern an, um die
Basisplatte zu sichern.
zūmo-
Halterung
Schutzkappe
zūmo 400/450 Benutzerhandbuch
Bassplatte
Anschluss für
Stromversorgung
Mn-USB-
Anschluss
Bass für den Lenker
Schutzkappe
Zwefachgelenkarm
Drehknopf
E
rstE
zūmo-Halterung
Bassplatte
4: Befestigen der
Basisplatte an der
Basis für den Lenker
1. Richten Sie die Kugel
der Basis für den Lenker
auf die Basisplatte des
Zweifachgelenkarms aus.
2. Ziehen Sie den Drehknopf
leicht an.
3. Passen Sie die Ausrichtung
für die bessere Anzeige und
Bedienung an.
4. Ziehen Sie den Drehknopf
an, um die Halterung zu
sichern.
s
chrittE
5
