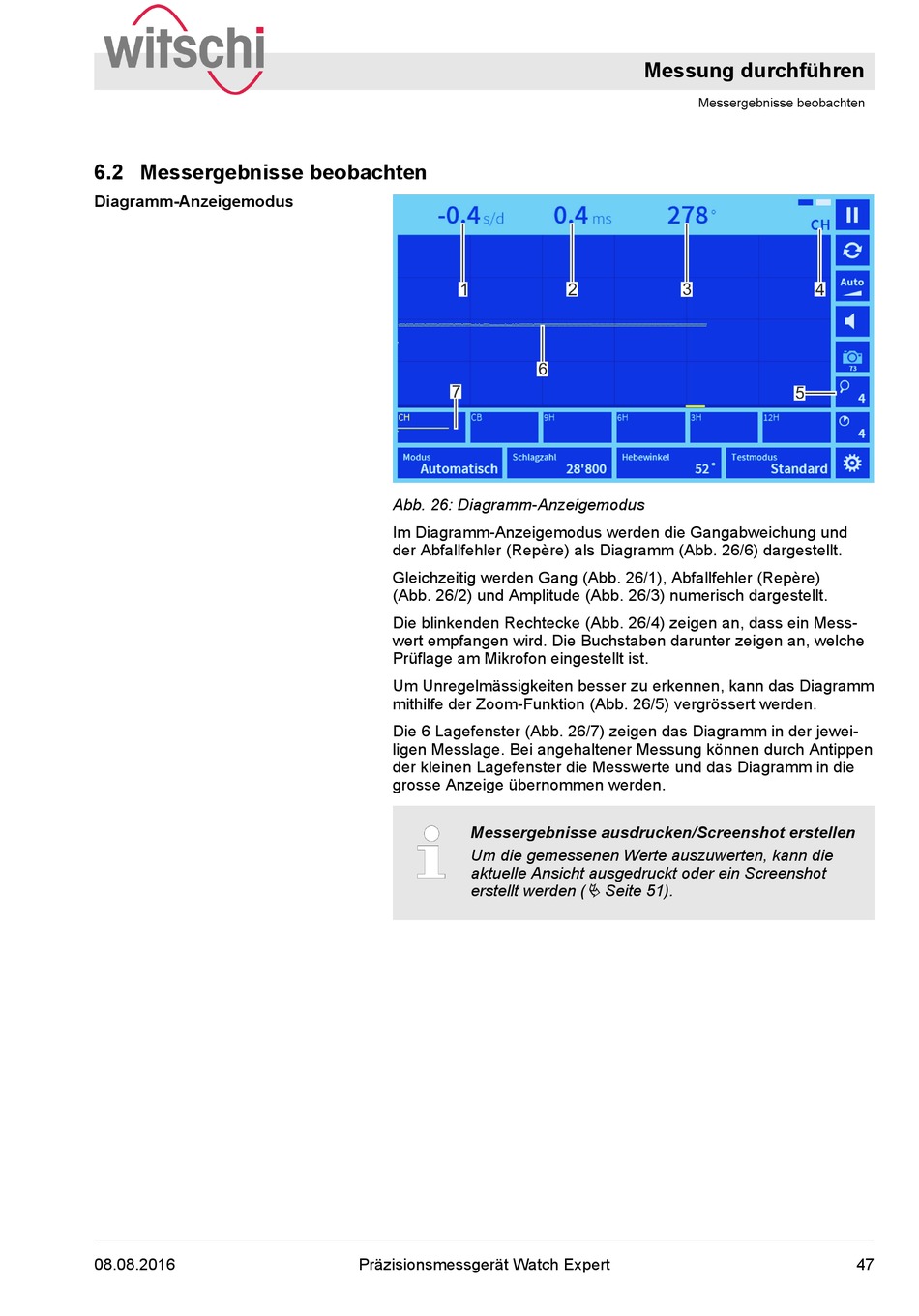

6.2 Messergebnisse beobachten
Diagramm-Anzeigemodus
08.08.2016
Abb. 26: Diagramm-Anzeigemodus
Im Diagramm-Anzeigemodus werden die Gangabweichung und
der Abfallfehler (Repère) als Diagramm (Abb. 26/6) dargestellt.
Gleichzeitig werden Gang (Abb. 26/1), Abfallfehler (Repère)
(Abb. 26/2) und Amplitude (Abb. 26/3) numerisch dargestellt.
Die blinkenden Rechtecke (Abb. 26/4) zeigen an, dass ein Mess-
wert empfangen wird. Die Buchstaben darunter zeigen an, welche
Prüflage am Mikrofon eingestellt ist.
Um Unregelmässigkeiten besser zu erkennen, kann das Diagramm
mithilfe der Zoom-Funktion (Abb. 26/5) vergrössert werden.
Die 6 Lagefenster (Abb. 26/7) zeigen das Diagramm in der jewei-
ligen Messlage. Bei angehaltener Messung können durch Antippen
der kleinen Lagefenster die Messwerte und das Diagramm in die
grosse Anzeige übernommen werden.
Messergebnisse ausdrucken/Screenshot erstellen
Um die gemessenen Werte auszuwerten, kann die
aktuelle Ansicht ausgedruckt oder ein Screenshot
erstellt werden (
Präzisionsmessgerät Watch Expert
Messung durchführen
Messergebnisse beobachten
Ä Seite 51).
47
