Messparameter einstellen
Anzeigemodus wechseln

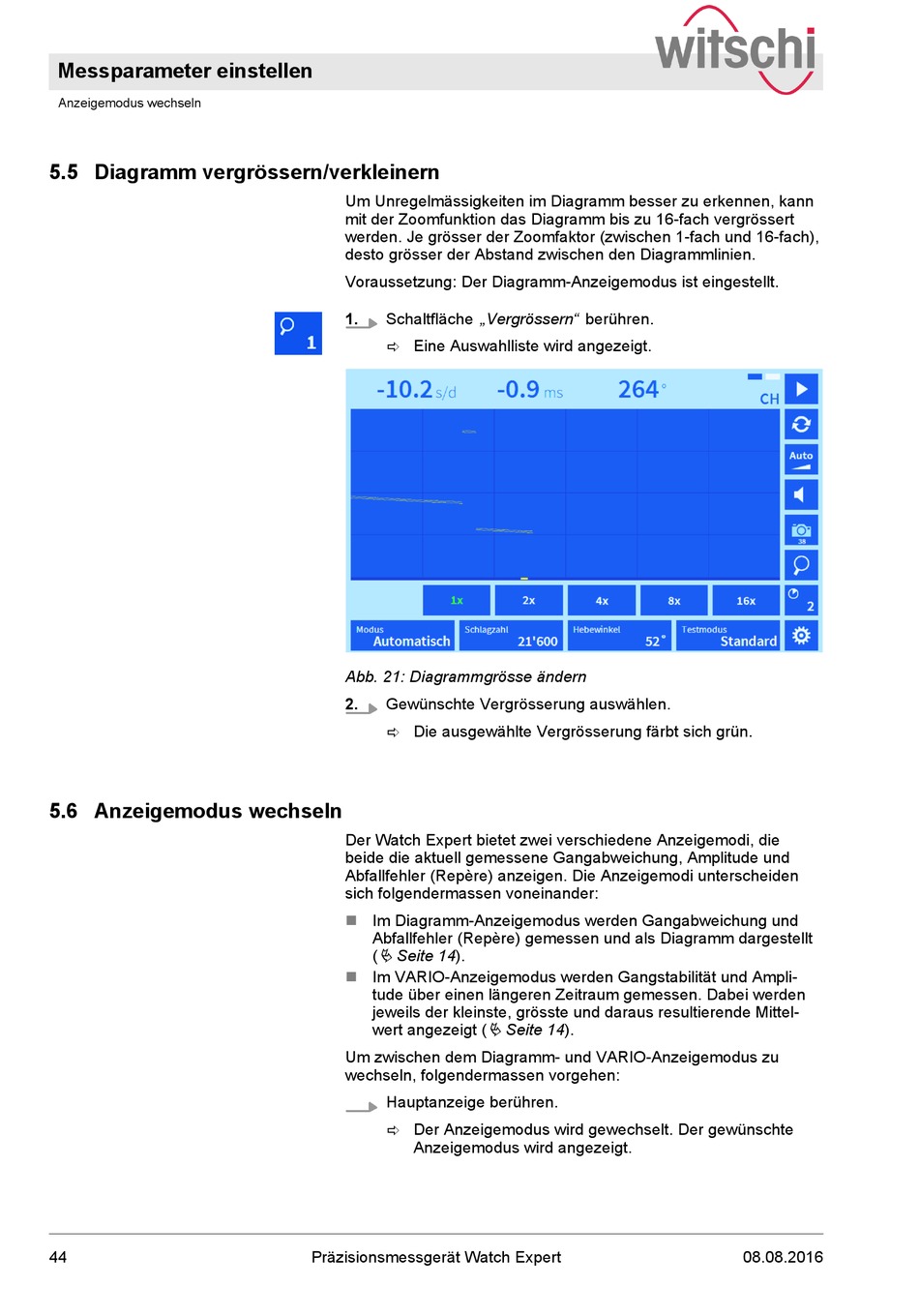

5.5 Diagramm vergrössern/verkleinern
5.6 Anzeigemodus wechseln
44
Um Unregelmässigkeiten im Diagramm besser zu erkennen, kann
mit der Zoomfunktion das Diagramm bis zu 16-fach vergrössert
werden. Je grösser der Zoomfaktor (zwischen 1-fach und 16-fach),
desto grösser der Abstand zwischen den Diagrammlinien.
Voraussetzung: Der Diagramm-Anzeigemodus ist eingestellt.
1.
Schaltfläche „Vergrössern" berühren.
ð Eine Auswahlliste wird angezeigt.
Abb. 21: Diagrammgrösse ändern
2.
Gewünschte Vergrösserung auswählen.
ð Die ausgewählte Vergrösserung färbt sich grün.
Der Watch Expert bietet zwei verschiedene Anzeigemodi, die
beide die aktuell gemessene Gangabweichung, Amplitude und
Abfallfehler (Repère) anzeigen. Die Anzeigemodi unterscheiden
sich folgendermassen voneinander:
n
Im Diagramm-Anzeigemodus werden Gangabweichung und
Abfallfehler (Repère) gemessen und als Diagramm dargestellt
(
Ä Seite 14).
n
Im VARIO-Anzeigemodus werden Gangstabilität und Ampli-
tude über einen längeren Zeitraum gemessen. Dabei werden
jeweils der kleinste, grösste und daraus resultierende Mittel-
wert angezeigt (
Um zwischen dem Diagramm- und VARIO-Anzeigemodus zu
wechseln, folgendermassen vorgehen:
Hauptanzeige berühren.
ð Der Anzeigemodus wird gewechselt. Der gewünschte
Anzeigemodus wird angezeigt.
Präzisionsmessgerät Watch Expert
Ä Seite 14).
