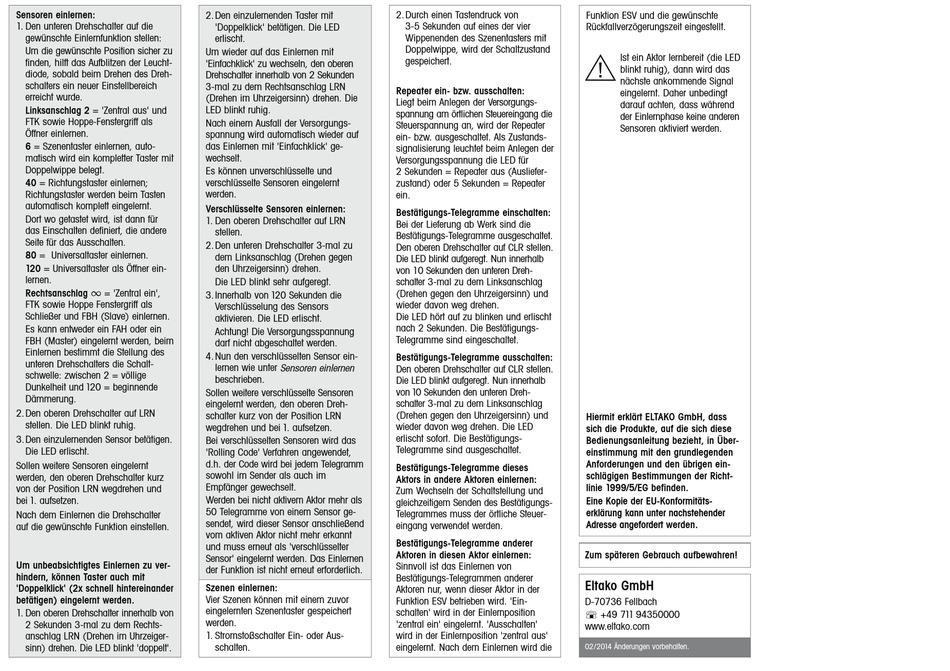

Sensoren einlernen:
1. Den unteren Drehschalter auf die
gewünschte Einlernfunktion stellen:
Um die gewünschte Position sicher zu
finden, hilft das Aufblitzen der Leucht -
diode, sobald beim Drehen des Dreh -
schalters ein neuer Einstellbereich
erreicht wurde.
Linksanschlag 2 = 'Zentral aus' und
FTK sowie Hoppe-Fenstergriff als
Öffner einlernen.
6 = Szenentaster einlernen, auto -
matisch wird ein kompletter Taster mit
Doppelwippe belegt.
40 = Richtungstaster einlernen;
Richtungstaster werden beim Tasten
automatisch komplett eingelernt.
Dort wo getastet wird, ist dann für
das Einschalten definiert, die andere
Seite für das Ausschalten.
80 = Universaltaster einlernen.
120 = Universaltaster als Öffner ein-
lernen.
4
Rechtsanschlag
= 'Zentral ein',
FTK sowie Hoppe Fenstergriff als
Schließer und FBH (Slave) einlernen.
Es kann entweder ein FAH oder ein
FBH (Master) eingelernt werden, beim
Einlernen bestimmt die Stellung des
unteren Drehschalters die Schalt -
schwelle: zwischen 2 = völlige
Dunkel heit und 120 = beginnende
Dämmerung.
2. Den oberen Drehschalter auf LRN
stellen. Die LED blinkt ruhig.
3. Den einzulernenden Sensor betätigen.
Die LED erlischt.
Sollen weitere Sensoren eingelernt
werden, den oberen Drehschalter kurz
von der Position LRN wegdrehen und
bei 1. aufsetzen.
Nach dem Einlernen die Drehschalter
auf die gewünschte Funktion einstellen.
Um unbeabsichtigtes Einlernen zu ver-
hi d
kö
T t
h
it
Um unbeabsichtigtes Einlernen zu ver-
hindern, können Taster auch mit
'Doppelklick' (2x schnell hintereinander
betätigen) eingelernt werden.
1. Den oberen Drehschalter innerhalb von
2 Sekunden 3-mal zu dem Rechts -
anschlag LRN (Drehen im Uhrzeiger -
sinn) drehen. Die LED blinkt 'doppelt'.
2. Den einzulernenden Taster mit
'Doppelklick' betätigen. Die LED
erlischt.
Um wieder auf das Einlernen mit
'Einfachklick' zu wechseln, den oberen
Drehschalter innerhalb von 2 Sekunden
3-mal zu dem Rechtsanschlag LRN
(Drehen im Uhrzeigersinn) drehen. Die
LED blinkt ruhig.
Nach einem Ausfall der Versorgungs -
spannung wird automatisch wieder auf
das Einlernen mit 'Einfachklick' ge -
wechselt.
Es können unverschlüsselte und
verschlüsselte Sensoren eingelernt
werden.
Verschlüsselte Sensoren einlernen:
1. Den oberen Drehschalter auf LRN
stellen.
2. Den unteren Drehschalter 3-mal zu
dem Linksanschlag (Drehen gegen
den Uhrzeigersinn) drehen.
Die LED blinkt sehr aufgeregt.
3. Innerhalb von 120 Sekunden die
Verschlüsselung des Sensors
aktivieren. Die LED erlischt.
Achtung! Die Versorgungsspannung
darf nicht abgeschaltet werden.
4. Nun den verschlüsselten Sensor ein-
lernen wie unter Sensoren ein lernen
beschrieben.
Sollen weitere verschlüsselte Sensoren
eingelernt werden, den oberen Dreh -
schalter kurz von der Position LRN
wegdrehen und bei 1. aufsetzen.
Bei verschlüsselten Sensoren wird das
'Rolling Code' Verfahren angewendet,
d.h. der Code wird bei jedem Telegramm
sowohl im Sender als auch im
Empfänger gewechselt.
Werden bei nicht aktivem Aktor mehr als
50 Telegramme von einem Sensor ge -
sendet, wird dieser Sensor anschließend
vom aktiven Aktor nicht mehr erkannt
und muss erneut als 'verschlüsselter
Sensor' eingelernt werden. Das Einlernen
der Funktion ist nicht erneut erforderlich.
Szenen einlernen:
Vier Szenen können mit einem zuvor
eingelernten Szenentaster gespeichert
werden.
1. Stromstoßschalter Ein- oder Aus -
schalten.
2 D
h i
T t d
k
schalten.
2. Durch einen Tastendruck von
3-5 Sekunden auf eines der vier
Wippen enden des Szenen tasters mit
Doppelwippe, wird der Schaltzustand
gespeichert.
Repeater ein- bzw. ausschalten:
Repeater ein- bzw. ausschalten:
Liegt beim Anlegen der Versorgungs -
spannung am örtlichen Steuereingang die
Steuerspan nung an, wird der Repeater
ein- bzw. ausgeschaltet. Als Zustands -
signalisierung leuchtet beim Anlegen der
Versorgungs spannung die LED für
2 Sekunden = Repeater aus (Ausliefer -
zustand) oder 5 Sekunden = Repeater
ein.
Bestätigungs-Telegramme einschalten:
Bei der Lieferung ab Werk sind die
Bestätigungs-Telegramme ausgeschaltet.
Den oberen Drehschalter auf CLR stellen.
Die LED blinkt aufgeregt. Nun innerhalb
von 10 Sekunden den unteren Dreh -
schalter 3-mal zu dem Linksanschlag
(Drehen gegen den Uhrzeigersinn) und
wieder davon weg drehen.
Die LED hört auf zu blinken und erlischt
nach 2 Sekunden. Die Bestätigungs-
Telegramme sind eingeschaltet.
Bestätigungs-Telegramme ausschalten:
Den oberen Drehschalter auf CLR stellen.
Die LED blinkt aufgeregt. Nun innerhalb
von 10 Sekunden den unteren Dreh -
schalter 3-mal zu dem Linksanschlag
(Drehen gegen den Uhrzeigersinn) und
wieder davon weg drehen. Die LED
erlischt sofort. Die Bestätigungs-
Telegramme sind ausgeschaltet.
Bestätigungs-Telegramme dieses
Aktors in andere Aktoren einlernen:
Zum Wechseln der Schaltstellung und
gleichzeitigem Senden des Bestätigungs-
Telegrammes muss der örtliche Steuer -
eingang verwendet werden.
Bestätigungs-Telegramme anderer
Aktoren in diesen Aktor einlernen:
Sinnvoll ist das Einlernen von
Bestätigungs-Telegrammen anderer
Aktoren nur, wenn dieser Aktor in der
Funktion ESV betrieben wird. 'Ein -
schalten' wird in der Einlernposition
'zentral ein' eingelernt. 'Ausschalten'
wird in der Ein lernposition 'zentral aus'
eingelernt. Nach dem Einlernen wird die
Funktion ESV und die ge wünschte
Rückfallverzögerungszeit eingestellt.
Ist ein Aktor lernbereit (die LED
!
blinkt ruhig), dann wird das
nächste ankommende Signal
eingelernt. Daher unbedingt
darauf achten, dass während
der Einlernphase keine anderen
Sensoren aktiviert werden.
Hiermit erklärt ELTAKO GmbH, dass
sich die Produkte, auf die sich diese
Bedienungsanleitung bezieht, in Über -
einstimmung mit den grundlegenden
Anforderungen und den übrigen ein-
schlägigen Bestimmungen der Richt -
linie 1999/5/EG befinden.
Eine Kopie der EU-Konformitäts -
erklärung kann unter nachstehender
Adresse angefordert werden.
Zum späteren Gebrauch aufbewahren!
Eltako GmbH
D-70736 Fellbach
+49 711 94350000
www.eltako.com
02/2014 Änderungen vorbehalten.
