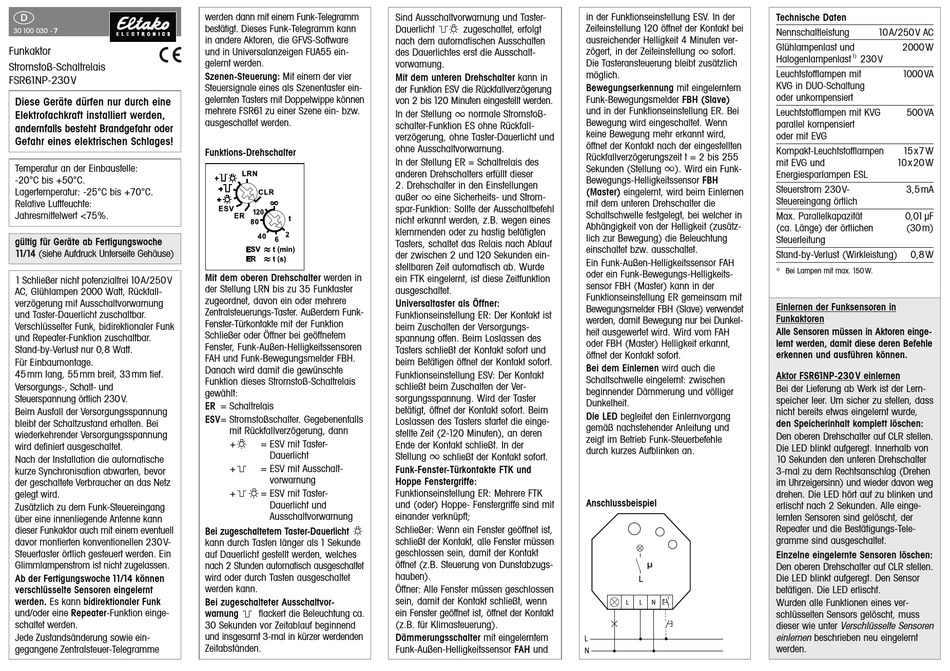

D
30 100 030 - 7
Funkaktor
Stromstoß-Schaltrelais
FSR61NP-230 V
Diese Geräte dürfen nur durch eine
Elektrofachkraft installiert werden,
andernfalls besteht Brandgefahr oder
Gefahr eines elektrischen Schlages!
Temperatur an der Einbaustelle:
-20°C bis +50°C.
Lagertemperatur: -25°C bis +70°C.
Relative Luftfeuchte:
Jahresmittelwert <75%.
gültig für Geräte ab Fertigungswoche
11/14 (siehe Aufdruck Unterseite Gehäuse)
1 Schließer nicht potenzialfrei 10 A/250 V
AC, Glühlampen 2000 Watt, Rückfall -
verzögerung mit Ausschaltvorwarnung
und Taster-Dauer licht zuschaltbar.
Verschlüsselter Funk, bidirektionaler Funk
und Repeater-Funktion zuschaltbar.
Stand-by-Verlust nur 0,8 Watt.
Für Einbaumontage.
45 mm lang, 55 mm breit, 33 mm tief.
Versorgungs-, Schalt- und
Steuerspannung örtlich 230 V.
Beim Ausfall der Versorgungsspannung
bleibt der Schaltzustand erhalten. Bei
wiederkehrender Versorgungsspannung
wird definiert ausgeschaltet.
Nach der Installation die automatische
kurze Synchronisation abwarten, bevor
der geschaltete Verbraucher an das Netz
gelegt wird.
Zusätzlich zu dem Funk-Steuereingang
über eine innenliegende Antenne kann
dieser Funkaktor auch mit einem eventuell
davor montierten konventionellen 230 V-
Steuertaster örtlich gesteuert werden. Ein
Glimmlampenstrom ist nicht zugelassen.
Ab der Fertigungswoche 11/14 können
verschlüsselte Sensoren eingelernt
werden. Es kann bidirektionaler Funk
und/oder eine Repeater-Funktion einge-
schaltet werden.
Jede Zustandsänderung sowie ein -
gegangene Zentralsteuer-Telegramme
werden dann mit einem Funk Telegramm
gegangene Zentralsteuer Telegramme
werden dann mit einem Funk-Telegramm
bestätigt. Dieses Funk-Tele gramm kann
in andere Aktoren, die GFVS-Soft ware
und in Universal anzeigen FUA55 ein -
gelernt werden.
Szenen-Steuerung: Mit einem der vier
Steuer signale eines als Szenentaster ein-
gelernten Tasters mit Doppelwippe können
mehrere FSR61 zu einer Szene ein- bzw.
ausgeschaltet werden.

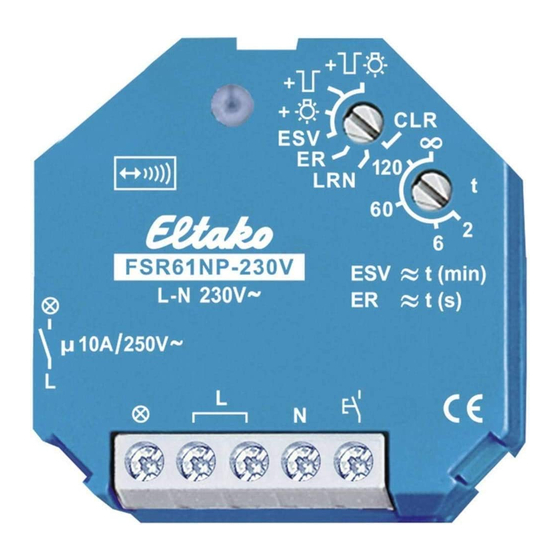

Funktions-Drehschalter
Funktions-Drehschalter
Mit dem oberen Drehschalter werden in
der Stellung LRN bis zu 35 Funktaster
zugeordnet, davon ein oder mehrere
Zentralsteuerungs-Taster. Außerdem Funk-
Fenster-Türkontakte mit der Funktion
Schließer oder Öffner bei geöffnetem
Fenster, Funk-Außen-Helligkeits sensoren
FAH und Funk-Bewegungsmelder FBH.
Danach wird damit die gewünschte
Funktion dieses Stromstoß-Schaltrelais
gewählt:
ER = Schaltrelais
ESV= Stromstoßschalter. Gegebenenfalls
mit Rückfallverzögerung, dann
+ = ESV mit Taster-
Dauerlicht
+ = ESV mit Ausschalt -
vorwarnung
+ = ESV mit Taster-
Dauerlicht und
Ausschaltvorwarnung
Bei zugeschaltetem Taster-Dauerlicht
kann durch Tasten länger als 1 Sekunde
auf Dauer licht gestellt werden, welches
nach 2 Stunden automatisch ausgeschaltet
wird oder durch Tasten ausgeschaltet
werden kann.
Bei zugeschalteter Ausschalt vor -
warnung flackert die Beleuchtung ca.
30 Sekunden vor Zeitablauf beginnend
und insgesamt 3-mal in kürzer werdenden
Zeitabständen.
Sind Ausschaltvorwarnung und Taster-
Dauer licht zugeschaltet, erfolgt
nach dem automatischen Ausschalten
des Dauerlichtes erst die Ausschalt -
vorwarnung.
Mit dem unteren Drehschalter kann in
der Funktion ESV die Rückfall ver zögerung
von 2 bis 120 Minuten eingestellt werden.
4
In der Stellung normale Stromstoß -
schalter-Funktion ES ohne Rückfall -
verzögerung, ohne Taster-Dauerlicht und
ohne Ausschaltvor warnung.
In der Stellung ER = Schaltrelais des
anderen Drehschalters erfüllt dieser
2. Drehschalter in den Einstellungen
4
außer eine Sicherheits- und Strom -
spar-Funktion: Sollte der Ausschaltbefehl
nicht erkannt werden, z.B. wegen eines
klemmenden oder zu hastig betätigten
Tasters, schaltet das Relais nach Ablauf
der zwischen 2 und 120 Sekunden ein -
stellbaren Zeit automatisch ab. Wurde
ein FTK eingelernt, ist diese Zeitfunktion
ausgeschaltet.
Universaltaster als Öffner:
Funktionseinstellung ER: Der Kontakt ist
beim Zuschalten der Versorgungs -
spannung offen. Beim Loslassen des
Tasters schließt der Kontakt sofort und
beim Betätigen öffnet der Kontakt sofort.
Funktionseinstellung ESV: Der Kontakt
schließt beim Zuschalten der Ver -
sorgungs spannung. Wird der Taster
betätigt, öffnet der Kontakt sofort. Beim
Loslassen des Tasters startet die einge-
stellte Zeit (2-120 Minuten), an deren
Ende der Kontakt schließt. In der
4
Stellung schließt der Kontakt sofort.
Funk-Fenster-Türkontakte FTK und
Hoppe Fenstergriffe:
Funktionseinstellung ER: Mehrere FTK
und (oder) Hoppe- Fenstergriffe sind mit
einander verknüpft;
Schließer: Wenn ein Fenster geöffnet ist,
schließt der Kontakt, alle Fenster müssen
geschlossen sein, damit der Kontakt
öffnet (z.B. Steuerung von Dunstab zugs -
hauben).
Öffner: Alle Fenster müssen geschlossen
sein, damit der Kontakt schließt, wenn
ein Fenster geöffnet ist, öffnet der Kontakt
(z.B. für Klimasteuerung).
Dämmerungsschalter mit eingelerntem
Funk-Außen-Helligkeitssensor FAH und
in der Funktionseinstellung ESV In der
Funk Außen Helligkeitssensor FAH und
in der Funktionseinstellung ESV. In der
Zeiteinstellung 120 öffnet der Kontakt bei
ausreichender Helligkeit 4 Minuten ver-
4
zögert, in der Zeiteinstellung sofort.
Die Tasteransteuerung bleibt zusätzlich
möglich.
Bewegungserkennung mit eingelerntem
Funk-Bewegungsmelder FBH (Slave)
und in der Funktionseinstellung ER. Bei
Bewegung wird eingeschaltet. Wenn
keine Bewegung mehr erkannt wird,
öffnet der Kontakt nach der eingestellten
Rückfallverzögerungszeit t = 2 bis 255
4
Sekunden (Stellung ). Wird ein Funk-
Bewegungs-Helligkeits sensor FBH
(Master) eingelernt, wird beim Einlernen
mit dem unteren Drehschalter die
Schaltschwelle festgelegt, bei welcher in
Abhängigkeit von der Helligkeit (zusätz-
lich zur Bewegung) die Beleuchtung
einschaltet bzw. ausschaltet.
Ein Funk-Außen-Helligkeitssensor FAH
oder ein Funk-Bewegungs-Helligkeits -
sensor FBH (Master) kann in der
Funktionseinstellung ER gemeinsam mit
Bewegungsmelder FBH (Slave) verwendet
werden, damit Bewegung nur bei Dunkel -
heit ausgewertet wird. Wird vom FAH
oder FBH (Master) Helligkeit erkannt,
öffnet der Kontakt sofort.
Bei dem Einlernen wird auch die
Schaltschwelle eingelernt: zwischen
beginnender Dämmerung und völliger
Dunkelheit.
Die LED begleitet den Einlernvorgang
gemäß nachstehender Anleitung und
zeigt im Betrieb Funk-Steuerbefehle
durch kurzes Aufblinken an.
Anschlussbeispiel
Technische Daten
Nennschaltleistung 10 A/250 V AC
Glühlampenlast und 2000 W
1)
Halogenlampenlast 230 V
Leuchtstofflampen mit 1000 VA
KVG in DUO-Schaltung
oder unkompensiert
Leuchtstofflampen mit KVG 500 VA
parallel kompensiert
oder mit EVG
Kompakt-Leuchtstofflampen 15 x7 W
mit EVG und 10 x 20 W
Energiesparlampen ESL
Steuerstrom 230 V- 3,5 mA
Steuereingang örtlich
Max. Parallelkapazität 0,01 μF
(ca. Länge) der örtlichen (30 m)
Steuerleitung
Stand-by-Verlust (Wirkleistung) 0,8 W
1) Bei Lampen mit max. 150 W.
Einlernen der Funksensoren in
Funkaktoren
Alle Sensoren müssen in Aktoren einge -
lernt werden, damit diese deren Befehle
erkennen und ausführen können.
Aktor FSR61NP-230 V einlernen
Bei der Lieferung ab Werk ist der Lern -
speicher leer. Um sicher zu stellen, dass
nicht bereits etwas eingelernt wurde,
den Speicherinhalt komplett löschen:
Den oberen Drehschalter auf CLR stellen.
Die LED blinkt aufgeregt. Innerhalb von
10 Sekunden den unteren Drehschalter
3-mal zu dem Rechtsanschlag (Drehen
im Uhrzeigersinn) und wieder davon weg
drehen. Die LED hört auf zu blinken und
erlischt nach 2 Sekunden. Alle einge-
lernten Sensoren sind gelöscht, der
Repeater und die Bestätigungs-Tele -
gramme sind ausgeschaltet.
Einzelne eingelernte Sensoren löschen:
Den oberen Drehschalter auf CLR stellen.
Die LED blinkt aufgeregt. Den Sensor
betätigen. Die LED erlischt.
Wurden alle Funktionen eines ver-
schlüsselten Sensors gelöscht, muss
dieser wie unter Verschlüsselte Sensoren
einlernen beschrieben neu eingelernt
werden.
