D
30 200 430 - 8
Funkaktor
für Beschattungselemente und
Rollladen FSB61NP-230 V
Diese Geräte dürfen nur durch eine
Elektrofachkraft installiert werden,
andernfalls besteht Brandgefahr oder
Gefahr eines elektrischen Schlages!
Temperatur an der Einbaustelle:
-20°C bis +50°C.
Lagertemperatur: -25°C bis +70°C.
Relative Luftfeuchte:
Jahresmittelwert <75%.
gültig für Geräte ab Fertigungswoche
35/16 (siehe Aufdruck Unterseite Gehäuse)
1+1 Schließer nicht potenzialfrei
4 A/250 V AC, für Rollladen und
Beschattungselemente. Verschlüsselter
Funk, bidirektionaler Funk und Repeater-
Funktion zuschaltbar. Stand-by-Verlust
nur 0,8 Watt.
Für Einbaumontage.
45 mm lang, 45 mm breit, 33 mm tief.
Versorgungs-, Schalt- und
Steuerspannung örtlich 230 V.
Beim Ausfall der Versorgungsspannung
wird definiert ausgeschaltet.
Zusätzlich zu dem Funk-Steuereingang
über eine innenliegende Antenne kann
dieser Funkaktor auch mit einem eventuell
davor montierten konventionellen 230 V-
Steuertaster örtlich gesteuert werden.
Es können verschlüsselte Sensoren ein-
gelernt werden. Es kann bidirektionaler
Funk und/oder eine Repeater-Funktion
eingeschaltet werden.
Jede Zustandsänderung sowie ein -
gegangene Zentralsteuer-Telegramme
werden bei bidirektionalem Funk mit
einem Funk-Telegramm bestätigt. Dieses
Funk-Tele gramm kann in andere Aktoren,
die GFVS-Soft ware und in Universal -
anzeigen ein gelernt werden.

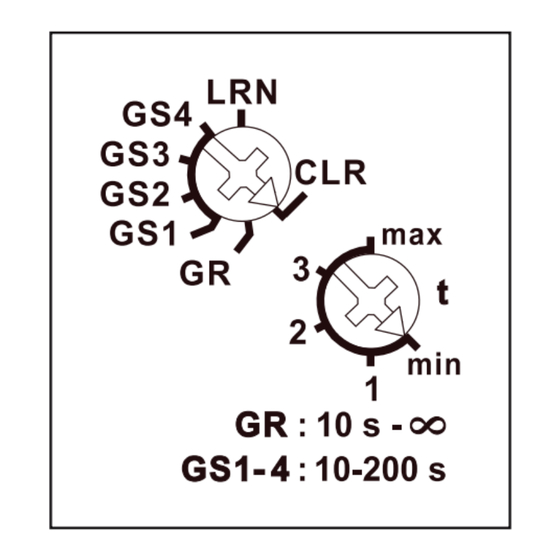

Funktions-Drehschalter
Funktions-Drehschalter
Mit dem oberen Drehschalter werden in
der Stellung LRN bis zu 35 Funktaster
zugeordnet, davon ein oder mehrere
Zentralsteuerungs-Taster. Danach wird
damit die gewünschte Funktion dieses
Stromstoß-Gruppenschalters gewählt:
GS1 = Gruppenschalter mit Taster steuerung
und Rückfallverzögerung in Sekunden.
Es kann sowohl ein Funktaster mit der
Funktion 'Auf-Halt-Ab-Halt' als Universal -
taster wie der örtliche Taster eingelernt
werden, als auch ein Funktaster wie ein
Rollladen-Doppeltaster als Richtungs -
taster mit oben drücken 'Auf' und unten
drücken 'Ab'. Kurzes Tippen unterbricht
die Bewegung sofort.
Zentralsteuerung dynamisch mit und
ohne Priorität kann ausgeführt werden:
Mit einem Steuersignal < 2 Sekunden
eines als Zentralsteuerungstaster ein -
gelernten Tasters wird gezielt die Schalt -
stellung 'Auf' oben oder 'Ab' unten aktiviert.
Zentralsteuerung dynamisch mit Priorität:
Mit einem Steuersignal > 2 Sekunden und
< 10 Sekunden eines als Zentral steuerungs -
taster eingelernten Tasters wird gezielt die
Schalt stellung 'Auf' oder 'Ab' und die
Priorität aktiviert. Mit Priorität deswegen,
weil diese Steuersignale nicht von anderen
Steuer signalen übersteuert werden können,
solange bis der Zentral befehl durch
einen Tastimpuls 'Auf' oder 'Ab' des
Zentral steuerungs tasters wieder auf -
gehoben wird.
Mit einem Steuersignal > 10 Sekunden, z.B.
eines als Zentral steuerungstaster ein -
gelernten FSM61, wird gezielt die Schalt -
stellung 'Auf' oder 'Ab' und die Priorität
aktiviert. Mit Priorität deswegen, weil diese
Steuersignale nicht von anderen Steuer -
signalen übersteuert werden können,
solange bis der Zentral befehl durch das
Ende des Steuer signals wieder aufge -
hoben wird.
GS2 = Gruppenschalter wie GS1, Zentral -
taster immer ohne Priorität.
GS3 = Gruppenschalter wie GS2, zu -
sätzlich mit Doppelklick-Wende funktion
für den örtlichen Taster sowie einen ent-
sprechend eingelernten Funk taster als
Universal taster: Nach dem Doppelklick
bewegt sich die Jalousie in die ent-
gegengesetzte Richtung, bis sie mit
einem kurzen Tippen angehalten wird.
GS4 = Gruppenschalter wie GS2, zu -
sätzlich mit Tipp-Wendefunktion: Der
Steuer taster wirkt zunächst statisch. Das
Relais wird erregt, solange der Taster
getippt wird, damit eine Jalousie mit
kurzen Impulsen in die Gegenrichtung
gedreht werden kann. Richtungstaster
wirken bei dem Tippen in die ent -
sprechende Dreh richtung der Jalousie.
Universaltaster wirken entgegen der
jeweils letzten Drehrichtung.
Bleibt der Taster jedoch etwas länger
geschlossen, wird auf dynamisch
umgeschaltet und das Relais bleibt
geschlossen zum Schließen oder Öffnen
der Jalousie, auch wenn der Taster
danach vor dem Bewegungs ende ge -
öffnet wird. Kurzes Tippen unterbricht
die Bewegung sofort.
GR = Gruppenrelais. Solange ein Funk -
taster geschlossen ist, ist ein Kontakt
ge schlossen, danach öffnet er wieder.
Bei dem nächsten Funk signal schließt
der andere Kontakt usw. Eine Zwangs -
pause von 500ms wird bei dem Kontakt -
wechsel eingehalten. Ein örtlicher 230 V-
Steuertaster veranlasst die gleiche
Funktion. Nur bei Funk: das Steuersignal
'zentral auf' schließt Kontakt ▲ und
'zentral ab' schließt Kontakt ▼, solange
der Taster geschlossen ist. In der
Stellung 'max' des unteren Drehschalters
ist bei GR keine Rückfallverzögerung
4
aktiviert (RV-Zeit = ). Zwischen den
Dreh schalter-Stellungen 'min' und kurz
vor 'max ist eine Rück fallverzögerung
zwischen 10 und 200 Sekunden ein -
stellbar. Dadurch öffnet der geschlossene
Kontakt nach Ablauf der Verzögerungs -
zeit automatisch, auch wenn der Taster
noch geschlossen ist.
Mit dem unteren Drehschalter wird die
Rückfallverzögerung in die Stellung
'Halt' in Sekunden eingestellt. Die Ver -
zögerungs zeit muss daher mindestens
so lange gewählt werden, wie das
Beschattungselement oder der Rollladen
so lange gewählt werden, wie das
Beschattungs element oder der Rollladen
benötigt, um von einer End stellung in
die andere zu kommen.
Beschattungsszenen-Steuerung:
Mit einem Steuersignal eines als Szenen -
taster eingelernten Tasters mit Doppel -
wippe, bzw. von einem PC mit der
GFVS-Software, können bis zu 4 zuvor
hinterlegte 'Ab'-Laufzeiten abgerufen
werden. Sofern dies nicht ohnehin die
letzte Funktion war, wird zunächst mit der
am unteren Drehschalter eingestellten
RV-Verzögerungszeit 'Auf' gefahren, um
eine sichere Ausgangsposition zu haben.
Danach wird automatisch auf 'Ab'
umgeschaltet und nach Ablauf der
hinterlegten Zeit angehalten. Bei Szenen
mit RV-Zeit (ganz 'Auf' oder 'Ab') wird
nur beim ersten Mal ein Fahrbefehl
gestartet.
Bei Steuerung über die GFVS-Software
können Fahrbefehle für Auf und Ab mit
der exakten Fahrzeitangabe gestartet
werden. Da der Aktor nach jeder Aktivität,
auch bei durch Taster ausgelöstes
Fahren, exakt die gefahrene Zeit
zurückmeldet, wird die Position der
Beschattung in der GFVS-Software
immer korrekt angezeigt. Bei Erreichen
der Endlagen oben und unten wird die
Position automatisch synchronisiert.
Ist ein Funk-Außen-Helligkeitssensor
FAH60 zusätzlich zu einem Szenen taster
eingelernt, so werden die eingelernten
Szenen 1, 2 und 4 je nach Außen-Hellig -
keit automatisch ausgeführt: Szene 1 bei
direkter Sonneneinstrahlung (> 25 kLux),
Szene 2 bei Tageslicht (300 Lux bis
25 kLux) und Szene 4 bei Dunkelheit (1-
30 Lux). Daher erhält ein Szenentaster
beim ersten Einlernen die Szenen 1 =
keine Funktion, 2 = ganz hochfahren
und 4 = ganz abfahren automatisch zu -
geordnet. Die Szene 1 muss individuell
ein gelernt werden, wenn der FAH60 bei
direkter Sonneneinstrahlung eine Be -
schattung auslösen soll. Eine ein gelernte
Szene 3 ist nur über den Szenen taster
abrufbar.
Die Szenen 2 und 4 können jederzeit
individuell abgeändert werden. Dies ist
dann jedoch nicht empfehlenswert, wenn
die rechte Wippe wie ein normaler
Rolladentaster auf / ab benutzt werden
soll oder ein FAH60 eingelernt wurde.
Die FAH60-Funk-Telegramme für die
Szenen 1 = direkte Sonnenein strahlung
und 4 = Dunkel heit werden sofort aus-
geführt. Für die Szene 2 = Tageslicht sind
3 Telegramme erforderlicht, um Störlichter
auszublenden. Um ein nervöses Öffnen
und Schließen eines Beschattungs -
elementes bei schnellem Helligkeits -
wechsel zu verhindern, werden wech-
selnde FAH60-Funktelegramme nur alle
2 Minuten ausgeführt.
Die Automatik kann jederzeit mit der
Betätigung irgend eines eingelernten
Tasters abgebrochen oder übersteuert
werden. Zentraltaster mit Priorität haben
ohnehin Vorrang.
Wird ein Funk-Fenster-Türkontakt FTK
oder ein Hoppe-Fenstergriff eingelernt,
ist bei geöffneter Türe ein Aussperr schutz
eingerichtet, welcher Zentral-Ab- und
Szene-Ab verhindert.
Die LED begleitet den Einlernvorgang
gemäß Bedienungsanleitung und zeigt
im Betrieb Funk-Steuerbefehle durch
kurzes Aufblinken an.
Anschlussbeispiel
Einlernen der Funksensoren in
Funkaktoren
Alle Sensoren müssen in Aktoren einge-
lernt werden, damit diese deren Befehle
erkennen und ausführen können.
Aktor FSB61NP-230 V einlernen
Bei der Lieferung ab Werk ist der Lern -
speicher leer. Um sicher zu stellen, dass
nicht bereits etwas einge lernt wurde,
den Speicherinhalt komplett löschen:
Den oberen Drehschalter auf CLR stellen.
Die LED blinkt aufgeregt Innerhalb von
