D
30 200 868 - 1
Funkaktor
2-Kanal-Stromstoß-Schaltrelais
FSR71-2x-230 V
Diese Geräte dürfen nur durch eine
Elektrofachkraft installiert werden,
andernfalls besteht Brandgefahr oder
Gefahr eines elektrischen Schlages!
Temperatur an der Einbaustelle:
-20°C bis +50°C.
Lagertemperatur: -25°C bis +70°C.
Relative Luftfeuchte:
Jahresmittelwert <75%.
Stromstoß-Schaltrelais mit 2 Kanälen, je
1 Schließer potenzialfrei 16A/250 V AC,
Glühlampen 2000W. Mit Lichtszenen-
steuerung über PC oder mit Funktastern.
Verschlüsselter Funk, bidirektionaler Funk
und Repeater-Funktion zuschaltbar.
Stand-by-Verlust nur 0,8 Watt.
Montage in die 230 V-Netzanschluss-
leitung, zum Beispiel in Zwischendecken
und Leuchten. 146mm lang, 46mm breit
und 31mm tief.
Beim Ausfall der Versorgungsspannung
bleibt der Schaltzustand erhalten.
Bei wiederkehrender Versorgungs-
spannung wird definiert ausgeschaltet.
Die Kanäle können unabhängig vonein-
ander als ES- und/oder ER-Kanal ein-
gelernt werden.
Szenen-Steuerung:
Mit einem der vier Steuersignale eines
als Szenentaster eingelernten Tasters mit
Doppel wippe können mehrere Kanäle
eines oder mehrerer FSR71-2x zu je einer
Szene ein- bzw. ausgeschaltet werden.
Zentralbefehle am PC werden mit der
Gebäudefunk-Visualisierungs- und
Steuerungs-Software GFVS gesendet.
Hierzu am PC einen oder mehrere
FSR71-2x einlernen.
Es können verschlüsselte Sensoren
eingelernt werden.
Bidirektionaler Funk und/oder eine
Repeater-Funktion kann eingeschaltet
werden.
J d Z t d ä d i i
werden.
Jede Zustandsänderung sowie einge-
gangene Zentralsteuer-Telegramme
werden dann mit einem Funk-Telegramm
bestätigt. Dieses Funk-Telegramm kann
in andere Aktoren, in Universal anzeigen
FUA55 und die GFVS-Software eingelernt
werden.

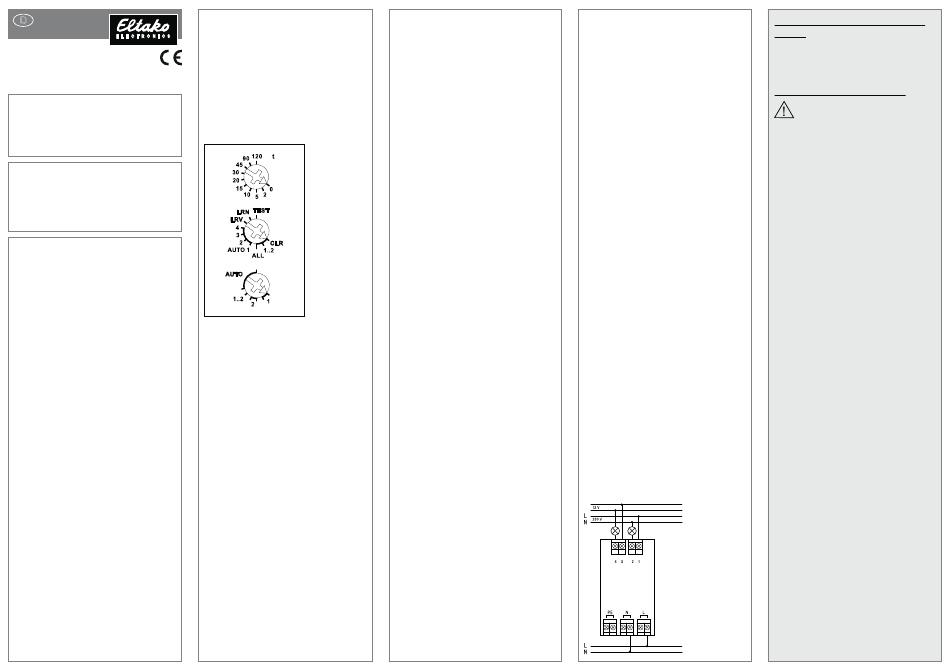

Funktions-Drehschalter
Mit den Drehschaltern werden die Taster
eingelernt und gegebenenfalls die 2 Kanäle
getestet. Für den Normalbetrieb werden
der mittlere und der untere Drehschalter
anschließend auf AUTO gestellt. Bei dem
oberen Drehschalter wird ggf. für alle
Kanäle gleich die EW-Zeit (0-120 Sekun-
den) für Relais bzw. die RV-Zeit (0-120
Minuten) für Stromstoßschalter eingestellt.
Werden Funk-Bewegungs-Helligkeits-
sensoren FBH (Master) eingelernt, wird
mit dem oberen Drehschalter, für jeden
Kanal getrennt, die Schaltschwelle fest-
gelegt, bei welcher in Abhängigkeit von
der Helligkeit (zusätzlich zur Bewegung)
die Beleuchtung einschaltet bzw. aus-
schaltet (von ca. 30lux in der Position 0
bis ca. 300 lux in der Position 90).
Werden FBH (Slave) in der Position 120
eingelernt, so werden diese nur als
Bewegungsmelder ausgewertet. Mehrere
FBH werden pro Kanal miteinander ver-
knüpft. Wenn ein FBH 'Bewegung' meldet,
schließt der Arbeitskontakt, erst wenn
alle FBH 'keine Bewegung' gemeldet
haben öffnet der Arbeitskontakt nach der
eingestellten RV-Zeit. Bei eingelerntem
FBH gilt die RV-Zeit nur für den FBH.
Mit einem Richtungstaster kann durch
Drücken von 2 Sekunden auf die Ein-
schaltseite dauerhaft eingeschaltet werden,
Signale von FBH werden nicht ausgewertet.
Mit einem Richtungstaster kann durch
Drücken von 2 Sekunden auf die Aus-
schaltseite dauerhaft ausgeschaltet werden,
Signale von FBH werden nicht ausgewertet.
Nach einem kurzen Drücken des
Richtungs tasters werden die Signale von
FBH wieder ausgewertet.
Werden Funk-Helligkeitssensoren FAH60
eingelernt, wird mit dem oberen Dreh-
schalter, für jeden Kanal getrennt, die
Schaltschwelle festgelegt, bei welcher in
Abhängigkeit von der Helligkeit die
Beleuchtung einschaltet bzw. ausschaltet
(von ca. 0lux in der Position 0 bis ca.
50lux in der Position 120). Eine Hystere-
se von ca. 300 lux zwischen dem Ein-
und Aus schalten ist fest eingestellt. Eine
zusätzlich eingestellte RV-Zeit wird nicht
beachtet.
Je Kanal kann nur ein FBH (Master) oder
FAH eingelernt werden. Ein FBH (Master)
oder FAH kann jedoch in mehrere Kanäle
eingelernt werden.
Werden Funk-Fenster-Türkontakte FTK
oder Hoppe-Fenstergriffe eingelernt,
lassen sich mit dem mittleren Drehschalter
in den Positionen AUTO 1 bis AUTO 4
unterschiedliche Funktionen einstellen
und maximal 116 FTK verknüpfen: AUTO
1 = Fenster zu, dann Ausgang aktiv.
AUTO 2 = Fenster offen, dann Ausgang
aktiv. In den Stellungen AUTO 3 und
AUTO 4 sind die auf einem Kanal einge-
lernten FTK automatisch verknüpft. Bei
AUTO 3 müssen alle FTK geschlossen
sein, damit der Arbeitskontakt schließt
(z. B. für Klimasteuerung). Bei AUTO 4
genügt ein geöffneter FTK, um den
Arbeitskontakt zu schließen (z. B. für
Alarmmeldung oder Zuschalten der
Stromversorgung eines Dunstabzuges).
Ein oder mehrere FTK können in mehrere
Kanäle eingelernt werden, damit ver-
schiedene Funktionen gleichzeitig je FTK
möglich sind. Nach einem Stromausfall
wird die Verknüpfung durch ein neues
Signal der FTK bzw. bei der nächsten
Statusmeldung nach 15 Minuten wieder
hergestellt. Eine zusätzlich eingestellte
RV-Zeit wird nicht beachtet.
W d F k R h ld FRW
RV Zeit wird nicht beachtet.
Werden Funk-Rauchwarnmelder FRW
ein gelernt, werden diese pro Kanal mitei-
nander verknüpft. Wenn ein FRW 'Rauch'
meldet, schließt der Arbeitskontakt, erst
wenn alle FRW 'kein Rauch' gemeldet
haben, öffnet der Arbeitskontakt.
Werden Wassersensoren eingelernt, las-
sen sich mit dem mittleren Drehschalter
in den Positionen AUTO 1 bis AUTO 4
unterschiedliche Funktionen einstellen.
AUTO 1 = 'kein Wasser', dann Arbeits-
kontakt geschlossen.
AUTO 2 = 'Wasser', dann Arbeitskontakt
geschlossen. In den Stellungen AUTO 3
und AUTO 4 sind die auf einem Kanal
eingelernten Wassersensoren automa-
tisch verknüpft. Bei AUTO 3 müssen alle
Wassersensoren 'kein Wasser' gemeldet
haben, damit der Arbeitskontakt schließt.
Der Arbeitskontakt öffnet, wenn ein Was-
sersensor 'Wasser' meldet. Bei AUTO 4
schließt der Arbeitskontakt, wenn ein
Wassersensor 'Wasser' meldet, erst
wenn alle Wassersensoren 'kein Wasser'
gemeldet haben öffnet der Arbeitskontakt.
Eine zusätzlich eingestellte RV-Zeit wird
nicht beachtet.
Die rote LED begleitet den Einlernvorgang
und zeigt im Betrieb Steuerbefehle durch
kurzes Aufblinken an.
Die grüne LED blinkt kurz auf, wenn ein
Bestätigungs-Telegramm gesendet wird.
Anschlussbeispiel
Einlernen der Funksensoren in Funk-
aktoren
Alle Sensoren müssen in Aktoren ein-
gelernt werden, damit diese deren
Befehle erkennen und ausführen können.
Aktor FSR71-2x-230V einlernen
Für das Einlernen muss das Gerät
angeschlossen und der Netz stecker
eingesteckt sein.
Bei der Lieferung ab Werk ist der Lern-
speicher leer. Sollten Sie nicht sicher
sein, ob bereits etwas eingelernt wurde,
dann müssen Sie den Speicherinhalt
komplett leeren:
Den mittleren Drehschalter auf ALL stellen.
Die LED blinkt aufgeregt. Nun inner halb von
10 Sekunden den oberen Drehschalter
3-mal zu dem Rechtsanschlag (Drehen
im Uhrzeigersinn) und wieder davon weg
drehen. Die LED hört auf zu blinken und
erlischt nach 2 Sekunden. Alle eingelernten
Sensoren sind gelöscht.
Einzelne eingelernte Sensoren
löschen:
Wie bei dem Einlernen nur den mittleren
Drehschalterauf CLR anstatt auf LRN
stellen und den Sensor betätigen. Die
zuvor aufgeregt blinkende LED erlischt.
Gerätekonfiguration löschen:
Den mittleren Drehschalter auf ALL stellen.
Die rote LED blinkt aufgeregt. Nun inner-
halb von 10 Sekunden den oberen Dreh-
schalter 6-mal zu dem Linksanschlag
(Drehen gegen den Uhrzeigersinn) und
wieder davon weg drehen. Die rote LED
hört auf zu blinken und erlischt nach
5 Sekunden. Die Werkseinstellungen
wurden wieder hergestellt.
Sensoren einlernen:
Insgesamt stehen 120 Speicherplätze zur
Verfügung.
1. Mit dem unteren Drehschalter den
gewünschten Kanal 1, 2 oder 1..2
wählen:
2. Mit dem oberen Drehschalter die
gewünschte Einlernfunkton wählen.
0 = 'Richtungstaster' einlernen;
Beim Tasten wird automatisch eine
Wippe komplett eingelernt. Dort wo
getastet wird ist dann für das Ein-
schalten definiert, die andere Seite für
das A sschalten
