1.3 Montage der Backplate auf
Sockel 1366 (optional erhältlich)
6
Statt der beim HEATKILLER® CPU Rev3.0
mitgelieferten M4 Schrauben, werden die
Abstandshalter in
Backplate fixiert. Der Sockel 1366 Backplate
liegen vier rote Distanzringe bei, diese müssen
zwischen die Mainboardunterseite und der
Backplate montiert
erfolgreicher Montage muss der Watercool
Schriftzug zu lesen sein.
Bei einigen Sockel 1366 Mainboard
Typen muss der Kühlkörper um 90° gedreht
montiert werden, damit die Kondensatoren
(linksseitig neben dem CPU-Sockel) den
Kühler nicht berühren.
den Gewinden der
werden. Nach

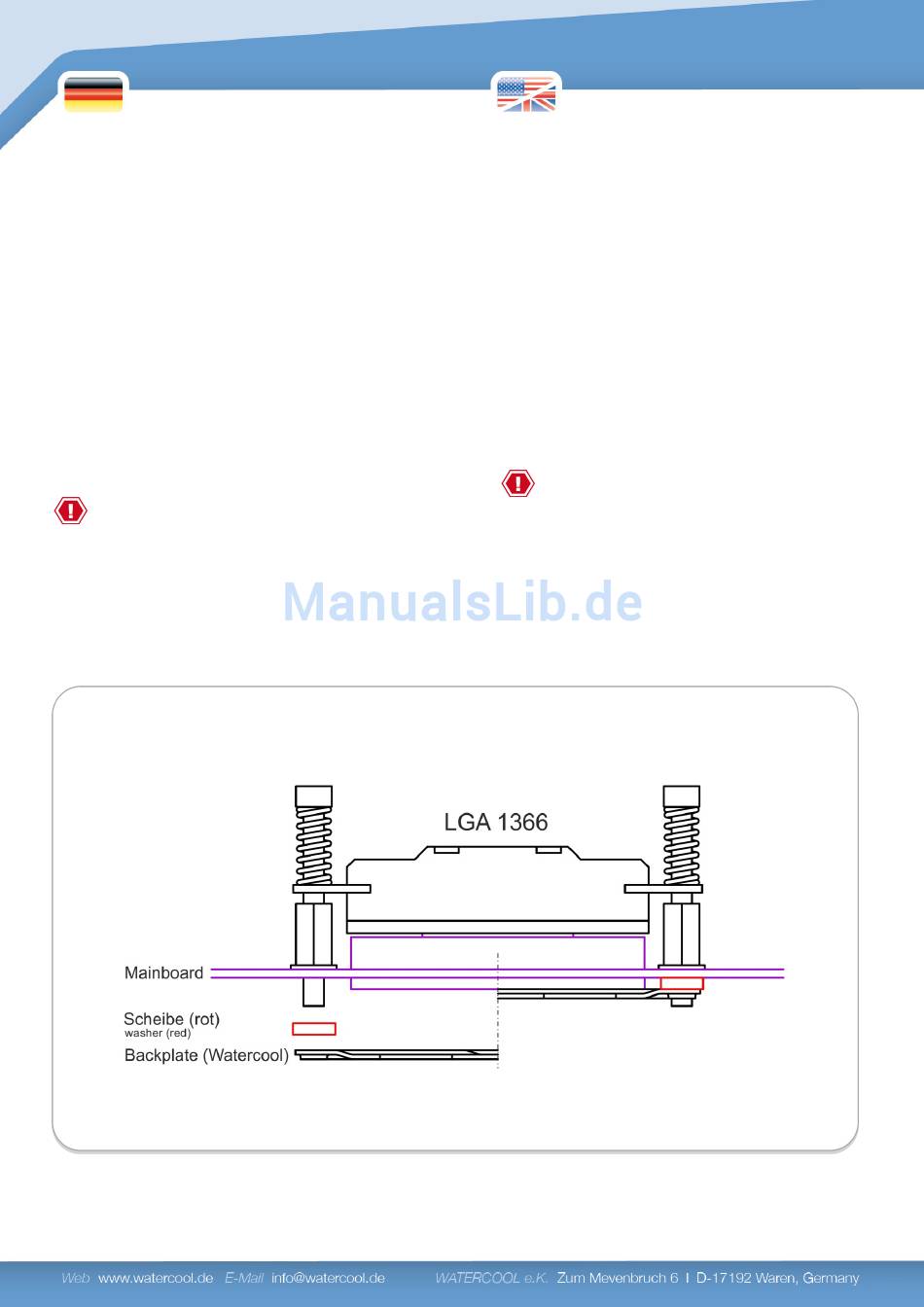

1.3 Mounting the back plate on
socket 1366
(optionally available)
Instead of the M4 screws provided with the
HEATKILLER® CPU Rev3.0, the spacers are
placed in the threads of the back plate. Four
red spacer rings are enclosed to the socket
1366 back plate. These must be fitted
between the bottom side of the mainboard and
the back plate. You must be able to see the
Watercool lettering after successful assembly.
For some socket 1366 motherboard
types, the heat sink must be rotated and
mounted at 90 degrees. This prevents the
capacitors, which are to the left-of the CPU
socket, from touching the cooler.
