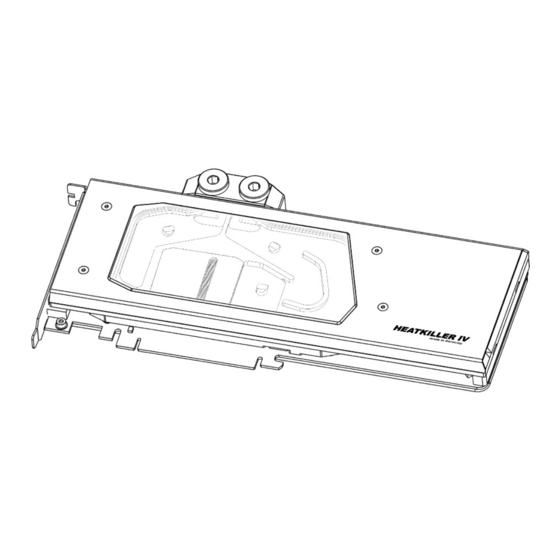

HEATKILLER® IV for
RX Vega 56 and 64
Montageanleitung /
Assembly Instructions
1. Wichtige Hinweise
Danke dass Sie sich für eines unserer
Produkte entschieden haben.
Die Kühler der HEATKILLER® IV VGA Serie
werden speziell für die Verwendung auf einem
bestimmten Platinenlayout entworfen. Bitte
prüfen Sie vor Installation die Kompatibilität
Ihrer
Grafikkarte!
können Sie unter gpu.watercool.de abrufen.
Eine farbige Montageanleitung im PDF-
Format finden Sie im Servicebereich unserer
Homepage (www.watercool.de).
Durch die Demontage des originalen
Kühlers kann die Garantie der Grafikkarte
erlöschen.
Downloaded from
www.Manualslib.com
1
Die
Kompatibilitätsliste
manuals search engine
1. Important notes
Thank you for choosing a Watercool product.
The HEATKILLER ® IV VGA series water
blocks are designed to be used on a particular
PCB layout. Please check the compatibility of
your graphic card prior to installation! You can
find the compatibility list at gpu.watercool.de .
You
will
find
instructions in Pdf format in the service area of
our homepage. (www.watercool.de)
Disassembly of the original cooler might
void your graphic card's warranty.
coloured
assembly
