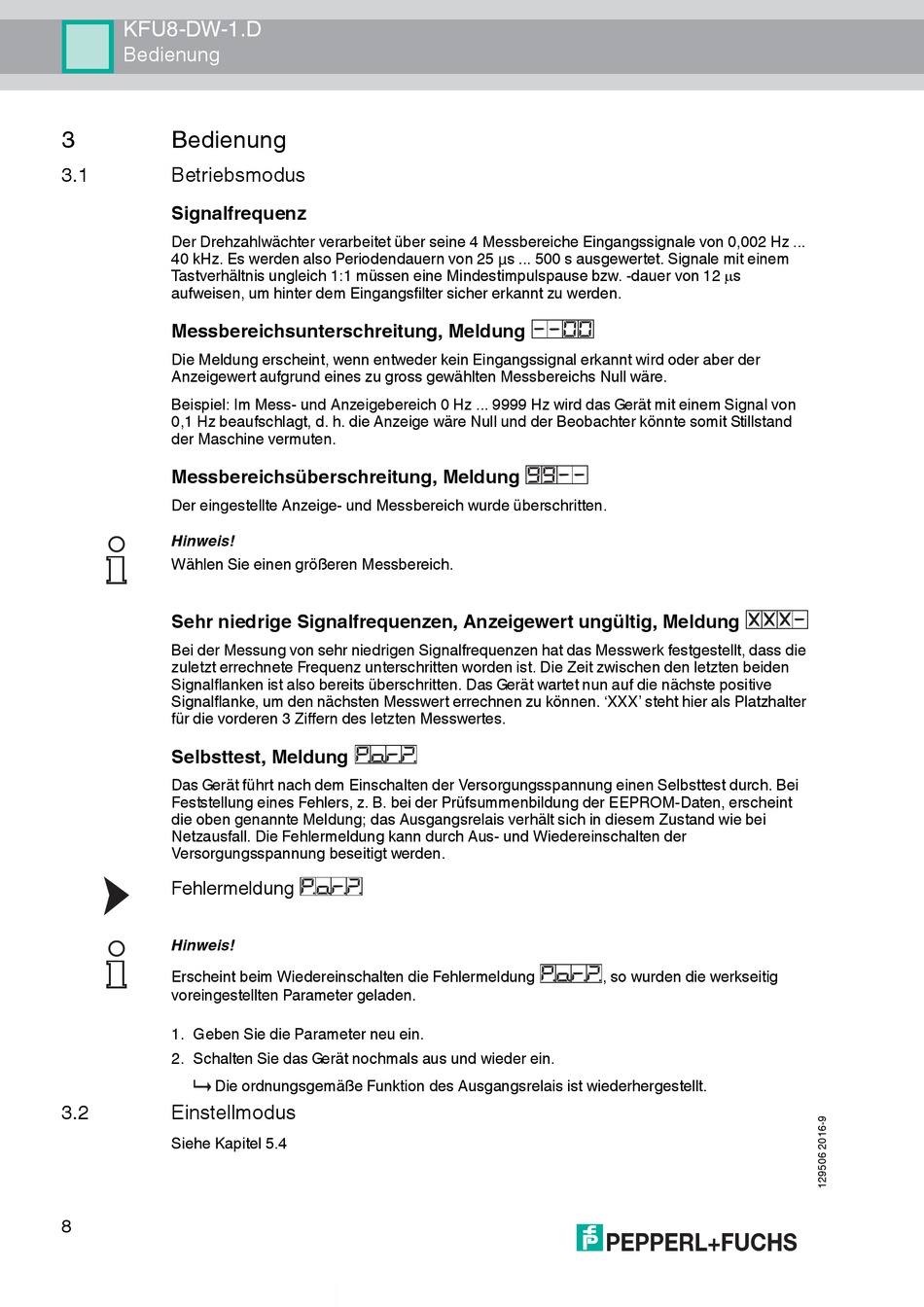

KFU8-DW-1.D
Bedienung
3
Bedienung
3.1
Betriebsmodus
Signalfrequenz
Der Drehzahlwächter verarbeitet über seine 4 Messbereiche Eingangssignale von 0,002 Hz ...
40 kHz. Es werden also Periodendauern von 25 µs ... 500 s ausgewertet. Signale mit einem
Tastverhältnis ungleich 1:1 müssen eine Mindestimpulspause bzw. -dauer von 12 s
aufweisen, um hinter dem Eingangsfilter sicher erkannt zu werden.
Messbereichsunterschreitung, Meldung
Die Meldung erscheint, wenn entweder kein Eingangssignal erkannt wird oder aber der
Anzeigewert aufgrund eines zu gross gewählten Messbereichs Null wäre.
Beispiel: Im Mess- und Anzeigebereich 0 Hz ... 9999 Hz wird das Gerät mit einem Signal von
0,1 Hz beaufschlagt, d. h. die Anzeige wäre Null und der Beobachter könnte somit Stillstand
der Maschine vermuten.
Messbereichsüberschreitung, Meldung
Der eingestellte Anzeige- und Messbereich wurde überschritten.
Hinweis!
Wählen Sie einen größeren Messbereich.
Sehr niedrige Signalfrequenzen, Anzeigewert ungültig, Meldung
Bei der Messung von sehr niedrigen Signalfrequenzen hat das Messwerk festgestellt, dass die
zuletzt errechnete Frequenz unterschritten worden ist. Die Zeit zwischen den letzten beiden
Signalflanken ist also bereits überschritten. Das Gerät wartet nun auf die nächste positive
Signalflanke, um den nächsten Messwert errechnen zu können. 'XXX' steht hier als Platzhalter
für die vorderen 3 Ziffern des letzten Messwertes.
Selbsttest, Meldung
Das Gerät führt nach dem Einschalten der Versorgungsspannung einen Selbsttest durch. Bei
Feststellung eines Fehlers, z. B. bei der Prüfsummenbildung der EEPROM-Daten, erscheint
die oben genannte Meldung; das Ausgangsrelais verhält sich in diesem Zustand wie bei
Netzausfall. Die Fehlermeldung kann durch Aus- und Wiedereinschalten der
Versorgungsspannung beseitigt werden.
Fehlermeldung
Hinweis!
Erscheint beim Wiedereinschalten die Fehlermeldung
voreingestellten Parameter geladen.
1. Geben Sie die Parameter neu ein.
2. Schalten Sie das Gerät nochmals aus und wieder ein.
Die ordnungsgemäße Funktion des Ausgangsrelais ist wiederhergestellt.
3.2
Einstellmodus
Siehe Kapitel 5.4
8
, so wurden die werkseitig
