- Seite 1 genius - t Deutsch MONTAGEANLEITUNG...
- Seite 2 ACHTUNG: zur korrekten Befestigung der Stifte 001010 - 001013 den Schlüssel um c.a. 180° gegenüber dem Befestigungspunkt drehen. Das weitere, unnötige Anziehen kann zur Beschädigung der Stufe führen.
- Seite 3 4 - Genius 010 - 020 T...
- Seite 4 Deutsch ACHTUNG: Die Montage muss fachgerecht, unter Zuhilfenahme geeigneter Hilfsmittel und unter strikter Einhaltung der Montageanleitung ausgeführt werden. Damit die Montage normgerecht erfolgen kann, muss man zuvor Informationen zur Aufstellung und zu den lokal und national geltenden Vorschriften je nach Bestimmungszweck (privat, Haupt- oder Nebeneinrichtung, Büros, Geschäfte, …) einholen.
- Seite 5 11. Die Bodenauflage-Abdeckung 132017 oder 132018 am Rohr 042013 einfügen (Abb. 10). 12. Der Reihe nach den Distanzhalter D78 oder D79, die Distanzscheiben 131030 oder 131031, die erste Stufe 103008 (Holzdauben parallel zum vorbestimmten Aufstieg, (Abb. 9A) - wobei zu beachten ist, daß die Aufstiegsrichtung der Treppe durch die Form des Handlaufs zwangsläufig gegeben ist) –...
- Seite 6 Schneiden nicht ausfransen. Die Kabel 15 mm von Art. 034041 abstehend schneiden. Band herausnehmen und mit den Art. 034042 und 001011 (Abb. 1- 6 -7). 31. Die Montage des Geländers abschließen, indem die Elemente BF2 am unteren Teil der Säulen 127010 und die Elemente 031075 an der Seite der Stufen eingefügt werden (Abb.
- Seite 7 48. Die erste Säule 127002 positionieren und deren Höhe auf Grundlage der zuvor montierten Säulen anpassen (Abb. 2). In die 1. Säule das Verstärkungselement einbringen 046050. 49. Die gewendelten Handläufe, die Elemente 031073, 002011 und die Scheiben 031077 vorbereiten; die Scheiben bestehen aus durchsichtigem, weichem Material und dürfen nicht mit den Artikeln 031076 verwechselt werden, die aus durchsichtigem, steifem Material bestehen und ausschließlich an den Verbindungen eventueller gerader Handläufe einzusetzen sind (Abb.
- Seite 8 TAB.2 41 - Genius 010 - 020 T...
- Seite 9 TAB.3 42 - Genius 010 - 020 T...
- Seite 10 43 - Genius 010 - 020 T...
- Seite 11 44 - Genius 010 - 020 T...
- Seite 12 45 - Genius 010 - 020 T...
- Seite 13 46 - Genius 010 - 020 T...
- Seite 14 47 - Genius 010 - 020 T...
- Seite 15 FIG. 15 48 - Genius 010 - 020 T...
- Seite 16 FIG. 16 49 - Genius 010 - 020 T...
- Seite 18 genius - t Deutsch PRODUKTEIGENSCHAFTEN...
- Seite 19 GENIUS 010 T 52 - Genius 010 - 020 T...
- Seite 20 GENIUS 020 T 53 - Genius 010 - 020 T...
-
Seite 21: Produkteigenschaften

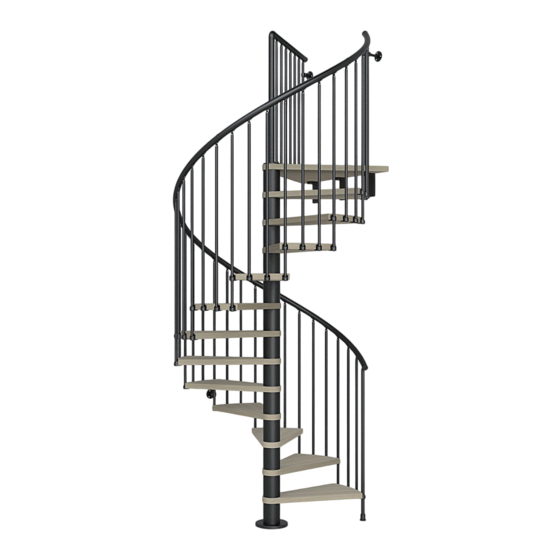

Produkteigenschaften GENIUS 010 - 020 T (rund) Handelsbezeichnung: Typ: Spindeltreppe STRUKTUR Beschreibung bestehend aus Holz- oder Metalldistanzhülsen (1), Distanzringen (2) und Unterlegscheiben (3) aus Kunststoff um die Spindel (4) im Baukastensystem herum gestapelt und komprimiert Materialen Distanzhülsen: Fe 370 / Buche / Esche / Eiche Distanzringen und Unterlegscheiben: Polycarbonat Spindel: Fe 370 feuerverzinkt Ausführung... - Seite 22 010-020 D.U.M 11/2016 Fontanot S.p.A. Design: Centro Ricerche Fontanot Sede legale ed amministrativa via P . Paolo Pasolini, Cerasolo Ausa 47853 Sistema aziendale Fontanot S.p.A. Rimini, Italy certificato CSQ ISO-9001 tel. +39.0541.90.61.11 +39.0541.90.61.24 info@fontanot.it www.fontanot.it cod. 066347000...
- Seite 24 Copyright by Fontanot S.p.A., fi rst publication january 22, 2016 fontanot - 2 -...
- Seite 25 - 3 -...
- Seite 26 140330 35 mm 001038 140330 fontanot - 4 -...
- Seite 27 35 mm 140330 046059 140330 fontanot - 5 -...
- Seite 28 007032 033103 004034 6 x 20 mm fontanot - 6 -...
- Seite 29 033103 011069 001038 046059 140330 fontanot - 7 -...
- Seite 30 4 cm fontanot - 8 -...
- Seite 31 - 9 -...
- Seite 32 - 10 -...
- Seite 33 002031 4 cm fontanot - 11 -...
- Seite 34 002031 fontanot - 12 -...
- Seite 35 - 13 -...
- Seite 36 - 14 -...
- Seite 37 - 15 -...
- Seite 38 Fontanot S.p.A. Design: Centro Ricerche Fontanot Sede legale ed amministrativa via P . Paolo Pasolini, Cerasolo Ausa 47853 47853 Rimini, Italy Sistema aziendale Fontanot S.p.A. tel. +39.0541.90.61.11 +39.0541.90.61.11 +39.0541.90.61.24 +39.0541.90.61.24 info@fontanot.it www.fontanot.it cod. 067492000 - D.U.M 10/2016...
