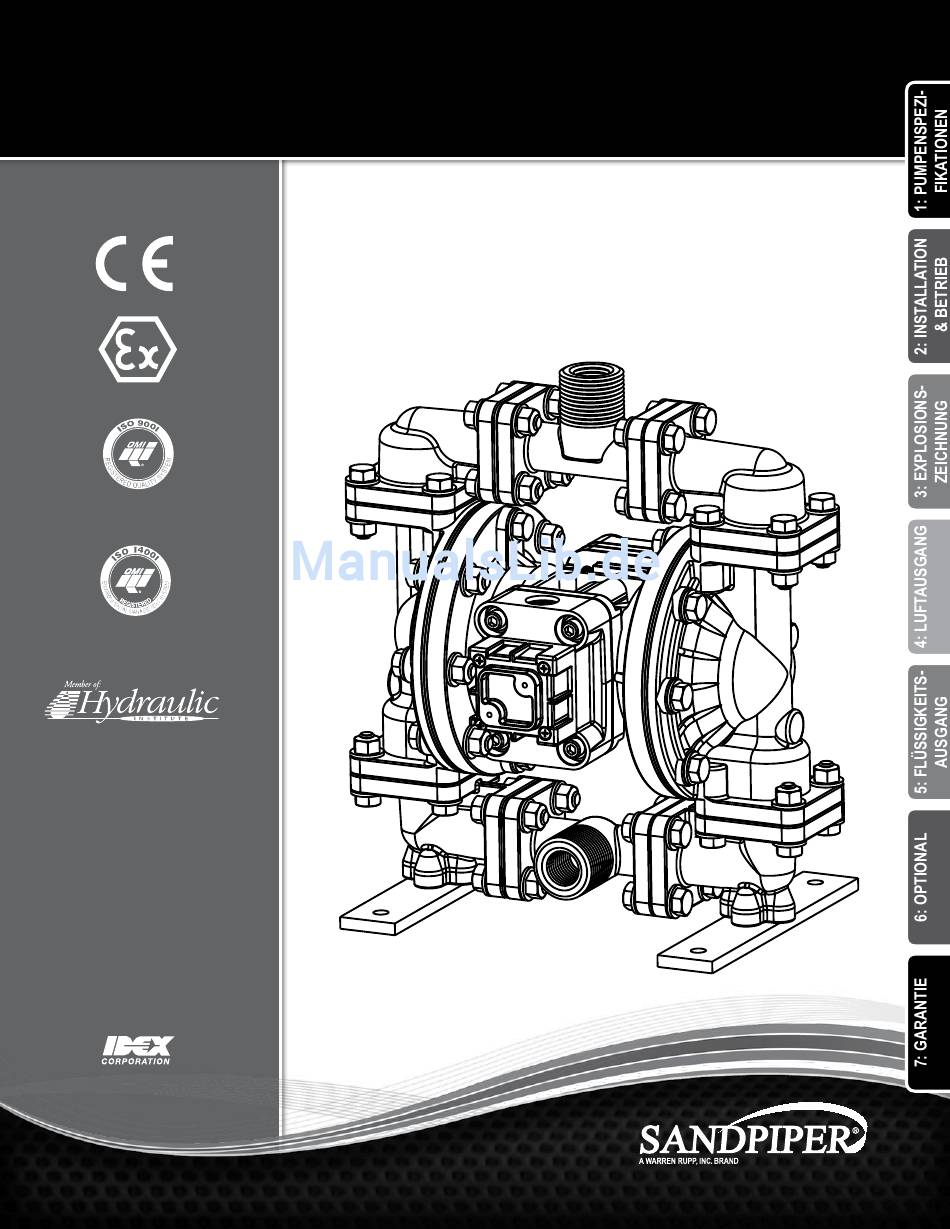

WARTUNGS- UND BEDIENUNGSANLEITUNG
Übersetzung der Original-Anleitung
Zertifizierte Qualität
Zertifizierung gemäß
Qualitätssystem ISO 9001
Zertifizierung gemäß
Umweltmanagementnorm ISO 14001
Warren Rupp, Inc.
Ein Unternehmen der IDEX Corporation
800 N. Main St.,
Mansfield, Ohio 44902 USA
Tel.: 419.524.8388
Fax: 419.522.7867
www.SAndpiperpUMp.cOM
© copyright 2012 warren rupp, inc.
Alle rechte vorbehalten.

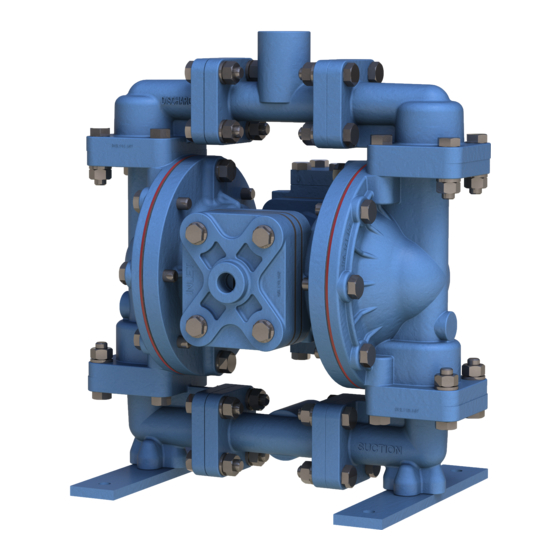

Modell S05
Metall
Bauart 1
Ansicht Luftauslassseite
.
w w w
s a n d p i p e r p u m p
Alum
M
.
c o m
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Sandpiper S05
Inhaltszusammenfassung für Sandpiper S05
- Seite 1 WARTUNGS- UND BEDIENUNGSANLEITUNG Übersetzung der Original-Anleitung Zertifizierte Qualität Modell S05 Metall Bauart 1 Zertifizierung gemäß Qualitätssystem ISO 9001 Alum Zertifizierung gemäß Umweltmanagementnorm ISO 14001 Warren Rupp, Inc. Ein Unternehmen der IDEX Corporation 800 N. Main St., Mansfield, Ohio 44902 USA Tel.: 419.524.8388...
-
Seite 2: Sicherheitsinformationen
Siehe Begriffsverzeichnis für Bestellinformationen. WARNUNG Maßnahmen zur Vermeidung statischer Funkenbildung treffen. Ansonsten kann es zu Feuer oder Explosionen kommen, insbesondere bei der Handhabung entflammbarer Flüssigkeiten. Die Pumpe sowie die Leitungen, Ventile, Behälter und weiteres Zubehör müssen geerdet sein. Modell S05 Metall sandpiperpump s05mdl1sm-rev0811... -
Seite 3: Inhaltsverzeichnis
KAPITEL 3: Explosionszeichnung .....8 • Zusammengesetzte Reparaturteile - Zeichnung • Liste für zusammengesetzte Reparaturteile • Werkstoffschlüssel KAPITEL 4: Luftausgang .........11 • Luftverteilerventil-Baugruppe • Anordnung Luftventil mit optionalem Hubmesser • Steuerventil • Zwischenanordnung KAPITEL 5: Flüssigkeitsausgang ....16 • Membranzeichnungen • Membranwartung KAPITEL 6: Optionale Anordnungen ....18 • Magnetbetätigtes Luftventil • Doppelter Anschluss KAPITEL 7: Garantie und Zertifikate .....20 • Garantie • CE-Konformitätserklärung - Maschinen • ATEX-Konformitätserklärung • ATEX-Kennzifferübersicht Modell S05 Metall sandpiperpump s05mdl1sm-rev0811... -
Seite 4: Begriffserläuterung Der Pumpen
II 2D c IP65 T100°C Hinweis: Die mit den unter (1) aufgelisteten Optionen bestellten Hinweis: Die mit diesen Ex-geschützten Magnetspulenkit-Optionen E1, Pumpen entsprechen den ATEX-Richtlinien, wenn sie mit Kit-Option A1, E3, E5, E7, E8 oder E9 ausgestatteten Pumpen sind von den o. g. Stellen A2, A3 oder A4 bestellt werden. Druckluft-Temperaturbereich: Maximale zertifiziert und genehmigt. Sie entsprechen NICHT den ATEX-Richtlinien. Umgebungstemperatur bis +50 °C. sandpiperpump • Modell S05 Metall s05mdl1sm-rev0811... -
Seite 5: Leistungsdaten
Anwendungsbereiche. In der Pumpenindustrie im Allgemeinen unter der genüber Kraftstoffen, Ölen und Chemikalien. Bezeichnung Edelstahl 316 gebräuchlich. Für spezifische Anwendungen stets die Tabelle zur chemischen Beständigkeit heranziehen. Umgebungstemperaturbereich: -20 °C bis +40 °C prozesstemperaturbereich: -20 °C bis +80 °C für Modelle mit Klassifizierung als Ausstattung der Kategorie 1 -20 °C bis +100 °C für Modelle mit Klassifizierung als Ausstattung der Kategorie 2 Der Umgebungs- und Prozesstemperaturbereich überschreitet zudem nicht den Betriebstemperaturbereich der verwendeten nicht metallischen Teile entsprechend der Auflistung in den Betriebsanleitungen der Pumpen. sandpiperpump Modell S05 Metall • s05mdl1sm-rev0811... -
Seite 6: Vorderansicht
S05 Metall (Modell aus Aluminium) Abmessungen in Zoll. Maßtoleranz: ±1/8" AUSSTOSSANSCHLUSS ½-ZOLL-NPT (INNENGEWINDE) 1-ZOLL-NPT (AUSSENGEWINDE) SCHALLDÄMPFER: 3/8-ZOLL-NPT ENTLÜFTUNGSANSCHLUSS FÜR AUSFÜHRUNGEN MIT OPTIONALEM LUFTEINGANG LEITUNGSDÄMPFER ODER ¼-ZOLL-NPT ABLEITUNG VON ABLASSLUFT BEI TAUCHANWENDUNGEN. VORDERANSICHT SEITENANSICHT SAUGANSCHLUSS ½-ZOLL-NPT (INNENGEWINDE) 1-ZOLL-NPT (AUSSENGEWINDE) SOWOHL DER SAUG- ALS AUCH DER AUSSTOSSANSCHLUSS SIND MIT EINEM KONISCHEN ½-ZOLL-BSP INNENGEWINDE... -
Seite 7: S05 Metall (Modelle Aus Edelstahl Und Legierung C)
S05 Metall (Modelle aus Edelstahl und Legierung C) Abmessungen in Zoll. Maßtoleranz: ±1/8" AUSSTOSSANSCHLUSS ½-ZOLL-NPT (INNENGEWINDE) 1-ZOLL-NPT (AUSSENGEWINDE) SCHALLDÄMPFER: 3/8-ZOLL-NPT ENTLÜFTUNGSANSCHLUSS FÜR AUSFÜHRUNGEN MIT OPTIONALEM LUFTEINGANG LEITUNGSDÄMPFER ODER ¼-ZOLL-NPT ABLEITUNG VON ABLASSLUFT BEI TAUCHANWENDUNGEN. VORDERANSICHT SEITENANSICHT SAUGANSCHLUSS ½-ZOLL-NPT (INNENGEWINDE) 1-ZOLL-NPT (AUSSENGEWINDE) SOWOHL DER SAUG- ALS AUCH... -
Seite 8: Prinzip Des Pumpenbetriebs
Füllstands mit einer Rohrleitung verbunden werden. Wenn die Quelle des zu pumpenden Produkts höher liegt als die Pumpe (gefluteter Saugbetrieb), ist der Auslass mit Rohren an einen höheren Ort als die Pumpe zu verlegen, um das Austreten ENTLÜFTUNGSLEITUNG FLÜSSIGKEITS- 1 Zoll DURCHMESSER der Flüssigkeit aufgrund der Heberwirkung zu verhindern. STAND SAUG- LEITUNG sandpiperpump • Modell S05 Metall s05mdl1sm-rev0811... -
Seite 9: Empfohlene Montageanleitung
Der Luftverbrauch ist anhand der Leistungskurve zu bestimmen. Feuchtigkeit in der druckluftzuleitung Wasser in der Druckluftversorgung kann zum Vereisen oder Gefrieren der Auslassluft und damit zu einem unregelmäßigen Betrieb oder einem Ausfall der Pumpe führen. Der Wassergehalt in der Druckluftversorgung kann mit einem Lufttrockner am Abnahmepunkt reduziert werden. Lufteingang und Ansaugenlassen Zum Starten der Pumpe das Luftabsperrventil geringfügig öffnen. Nach dem Ansaugenlassen (Priming) kann das Luftventil entsprechend dem gewünschten Luftstrom weiter geöffnet werden. Wenn ein Öffnen des Ventils die Schaltfrequenz, aber nicht die Durchflussmenge erhöht, ist eine Kavitation aufgetreten. Das Ventil muss leicht geschlossen werden, um ein optimales Verhältnis zwischen Luftstrom und Pumpendurchfluss zu erzielen. sandpiperpump Modell S05 Metall • s05mdl1sm-rev0811... -
Seite 10: Fehlerbehebung
Luftleck an der Saugseite oder Luft im Produkt. Sichtprüfung aller ansaugseitigen Dichtungen und Leitungsanschlüsse durchführen. Rückschlagventil blockiert. Flüssigkeitsausgang der Pumpe zerlegen und Blockierungen in der Tasche des Rückschlagventils manuell entfernen. Ventil bzw. Ventilsitz auf Verschleiß oder Spiel prüfen. Rückschlagventile und Sitze auf Verschleiß und korrekte Einstellung prüfen. Bei Bedarf austauschen. Blockierung durch mitgerissene Luft oder Dampf in Kammer(n). Kammern durch mit Gewinde versehene Entlüftungsöffnungen spülen. Weitere Hinweise zur Fehlersuche und -behebung erhalten Sie bei unserer Kundenbetreuung unter service.warrenrupp@idexcorp.com oder telefonisch unter 419-524-8388. sandpiperpump • Modell S05 Metall s05mdl1sm-rev0811... -
Seite 11: Zusammengesetzte Reparaturteile - Zeichnung
476-199-354 Kit für Flüssigkeitsausgang Membran aus Santoprene, Rückschlagkugeln aus Santoprene, 476-199-650 Kit für Flüssigkeitsausgang Ventilsitze aus UHMW, Abstandhalterdichtungen aus Nitril. Membran aus PTFE und Santoprene, Rückschlagkugeln aus PTFE, Ventilsitze aus PTFE. 476-199-356 Kit für Flüssigkeitsausgang Membran aus Hytrel, Rückschlagkugeln aus Hytrel, Ventilsitze aus 476-199-654 Kit für Flüssigkeitsausgang UHMW. Membran aus Santoprene, Rückschlagkugeln aus PTFE mit Overlay, Ventilsitze aus PTFE. 476-199-360 Kit für Flüssigkeitsausgang Membran aus Nitril, Rückschlagkugeln aus Nitril, Ventilsitze aus 476-199-659 Kit für Flüssigkeitsausgang UHMW. Einteilige Verbundmembran aus PTFE/Nitril, Kugeln aus PTFE, Ventilsitze aus PTFE. sandpiperpump Modell S05 Metall • s05mdl1sm-rev0811... -
Seite 12: Liste Für Zusammengesetzte Reparaturteile
Außenkammer (Edelstahl) (NUR Polypropylen-Mittelgehäuse) 196-171-157 Außenkammer 544-005-115 Flanschmutter 5/16-18 (NUR Polypropylen-Mittelgehäuse) HinweiS: Für eine vollständige erläuterung der Luftventiloptionen siehe Seite 11 und 12. LEGENDE: = In Kits für Luftausgänge enthaltene Artikel = In Kits für Flüssigkeitsausgänge enthaltene Artikel Hinweis: Die Kits enthalten spezifische Bauteile gemäß den Werkstoffschlüsseln. Den ATEX-Richtlinien entsprechend sandpiperpump • Modell S05 Metall s05mdl1sm-rev0811... -
Seite 13: Recycling
-Rückschlagkugeln / EPDM-Sitze Zahlreiche Bauteile der SANDPIPER ® 359..Urethan-Kautschuk 661..EPDM/Santoprene ® AODD-Pumpen sind aus wieder verwert- 360..Nitril-Kautschuk, farbcodiert: ROT 666..FDA Nitril-Membran, baren Materialien gefertigt. Wir empfehlen 363..FKM (Fluorkohlenstoff) PTFE-Overlay, Kugeln und Dichtungen Benutzern, verschlissene Teile und Pumpen, farbcodiert: GELB 668..PTFE, FDA Santoprene /PTFE ® wann immer möglich, nach gründlichem Ausspülen gefährlicher Flüssigkeiten einer Recycling-Stelle zuzuführen. sandpiperpump Modell S05 Metall • s05mdl1sm-rev0811... -
Seite 14: Anordnung Luftverteilerventil
(wie oben bei 031-186-003 ohne Artikel 1-e) Pumpe und zum Erlöschen der Werksgarantie. 1-E 171-076-115 Flanschkopfschraube 1/4-20 x 0,75 Den ATEX-Richtlinien entsprechend Hinweis: Die mit dieser Ventilbaugruppe ausgestatteten Pumpen entsprechen den ATEX-Richtlinien, wenn ein Metalldämpfer eingesetzt wird. sandpiperpump • Modell S05 Metall s05mdl1sm-rev0811... -
Seite 15: Luftverteilerventil-Baugruppe Für Polypropylen-Mittelgehäuse
Bedienungsanleitung führt zu Schäden an der 1-A 095-106-559 Luftventilgehäuse Pumpe und zum Erlöschen der Werksgarantie. 1-B 031-132-000 Satz aus Hülse und Schieber 1-C 560-101-360 O-Ring Den ATEX-Richtlinien entsprechend 1-E 165-122-558 Enddeckel 1-F 560-026-360 O-Ring 1-G 675-062-115 Enddeckel-Sicherungsbügel sandpiperpump Modell S05 Metall • s05mdl1sm-rev0811... -
Seite 16: Anordnung Luftventil Mit Hubmesser
Für Pumpen mit Beschlagteilen mit Beschichtung aus unbehandeltem PTFE: nicht untereinander austauschbar. 031-167-002 Luftventil-Baugruppe 1-G 675-062-308 Enddeckel-Sicherungsbügel 1-J 710-011-308 Schneidschraube (beinhaltet alle anderen Artikel von 031-166-000 oben) Für Pumpen mit alternativem Dämpfer mit Metallnetz oder Entlüftungsleitung: 1 031-169-000 Luftventil-Baugruppe (beinhaltet alle anderen Artikel von 031-167-000 oben mit Ausnahme von 1-H, 1-I und 1-J) Den ATEX-Richtlinien entsprechend sandpiperpump • Modell S05 Metall s05mdl1sm-rev0811... -
Seite 17: Anordnung Steuerventil
3-E 560-023-360 O-Ring (Schieber) 3-F 675-037-080 Sicherungsring Für Modelle mit leitfähigem Polypropylen-Mittelgehäuse Teilenr. Beschreibung Menge 095-091-001 Steuerventil 3-A 095-087-558 Steuerventilgehäuse 3-B 755-051-000 Hülse (mit O-Ringen) 3-C 560-033-360 O-Ring (Hülse) 3-D 775-055-000 Schieber (mit O-Ringen) 3-E 560-023-360 O-Ring (Schieber) 3-F 675-037-080 Sicherungsring sandpiperpump Modell S05 Metall • s05mdl1sm-rev0811... -
Seite 18: Zwischenanordnung
Auslass mit Rohren an einen höheren Ort als die Pumpe zu verlegen, um das Austreten der Flüssigkeit aufgrund der Heber- wirkung zu verhindern. Bei einem Versagen der Membran wird ein kompletter Neuaufbau des Mittelgehäuses empfohlen. sandpiperpump • Modell S05 Metall s05mdl1sm-rev0811... -
Seite 19: Membran-Wartungszeichnung
Anzugsmoment: wie oben gezeigt einbauen. 13,56 Nm Membran-Wartungszeichnung - mit Overlay Ausrichtung der Membran Membran und Abstandhalter Anzugsmoment: wie oben gezeigt einbauen. 13,56 Nm Wartungszeichnung - einteilige Verbundmembran Ausrichtung der Membran Membran und Abstandhalter wie oben gezeigt einbauen. sandpiperpump Modell S05 Metall • s05mdl1sm-rev0811... -
Seite 20: Membranwartung
Es liegt in der Verantwortung des Käufers, diese Anleitung zu Montage der Baugruppe verwenden. Die Anzugsmo- Referenzzwecken aufzubewahren. Die mente sind in der Explosionszeichnung angegeben. Nichtbeachtung der Empfehlungen in dieser Bedienungsanleitung führt zu Schäden an der Pumpe und zum Erlöschen der Werksgarantie. sandpiperpump • Modell S05 Metall s05mdl1sm-rev0811... -
Seite 21: Magnetbetätigtes Luftventil
(NUR für leitfähiges Polypropylen-Mittelgehäuse) Bei der Option für das magnetbetätigte Luftverteilerventil von Warren Rupp werden 893-099-000 Magnetventil, NEMA4 elektrische Signale zur präzisen Steuerung der Drehzahl Ihrer SANDPIPER-Pumpe 219-001-000 Magnetspule, 24 VDC genutzt. Die Magnetspule wird an eine kundenseitig bereitgestellte Steuerung 219-004-000 Magnetspule, 24 VAC / 12 VDC angeschlossen. -
Seite 22: Doppelter Anschluss (Nur Für Aluminium-Modelle)
Verantwortung des Käufers, diese Anleitung 720-064-600 Dichtung (Aluminiumverteiler) (nicht erforderlich) zu Referenzzwecken aufzubewahren. Die Nichtbeachtung der Empfehlungen in dieser 900-004-115 Federring Bedienungsanleitung führt zu Schäden an der 900-004-330 Federring Pumpe und zum Erlöschen der Werksgarantie. sandpiperpump • Modell S05 Metall s05mdl1sm-rev0811... -
Seite 23: Konformitätserklärung
Marke Warren Rupp trägt, bei normalem Gebrauch und bei vorschriftsmäßiger Wartung aufgrund eines Herstellungs- oder Materialfehlers ausfällt. Zu den Marken von Warren Rupp gehören SANDPIPER®, MARATHON®, PortaPump®, SludgeMaster™ und Tranquilizer®. ~ Die vollständigen Garantiebedingungen sind unter www.sandpiperpump.com/About/guaranteesandwarranties.html zu finden. ~ Konformitätserklärung... -
Seite 24: Eg-Konformitätserklärung
KEMA 09ATEX0071 X HDF25, HDF2, HDF3M, PB¼, I M1 c KEMA 09ATEX0071 X Nein S05, S1F, S15, S20, S30, SB1, I M2 c KEMA 09ATEX0072 X SB25, ST1½, ST40, G15, G20 und G30, ohne die o. a. Optionen, keine Teile aus Aluminium...
