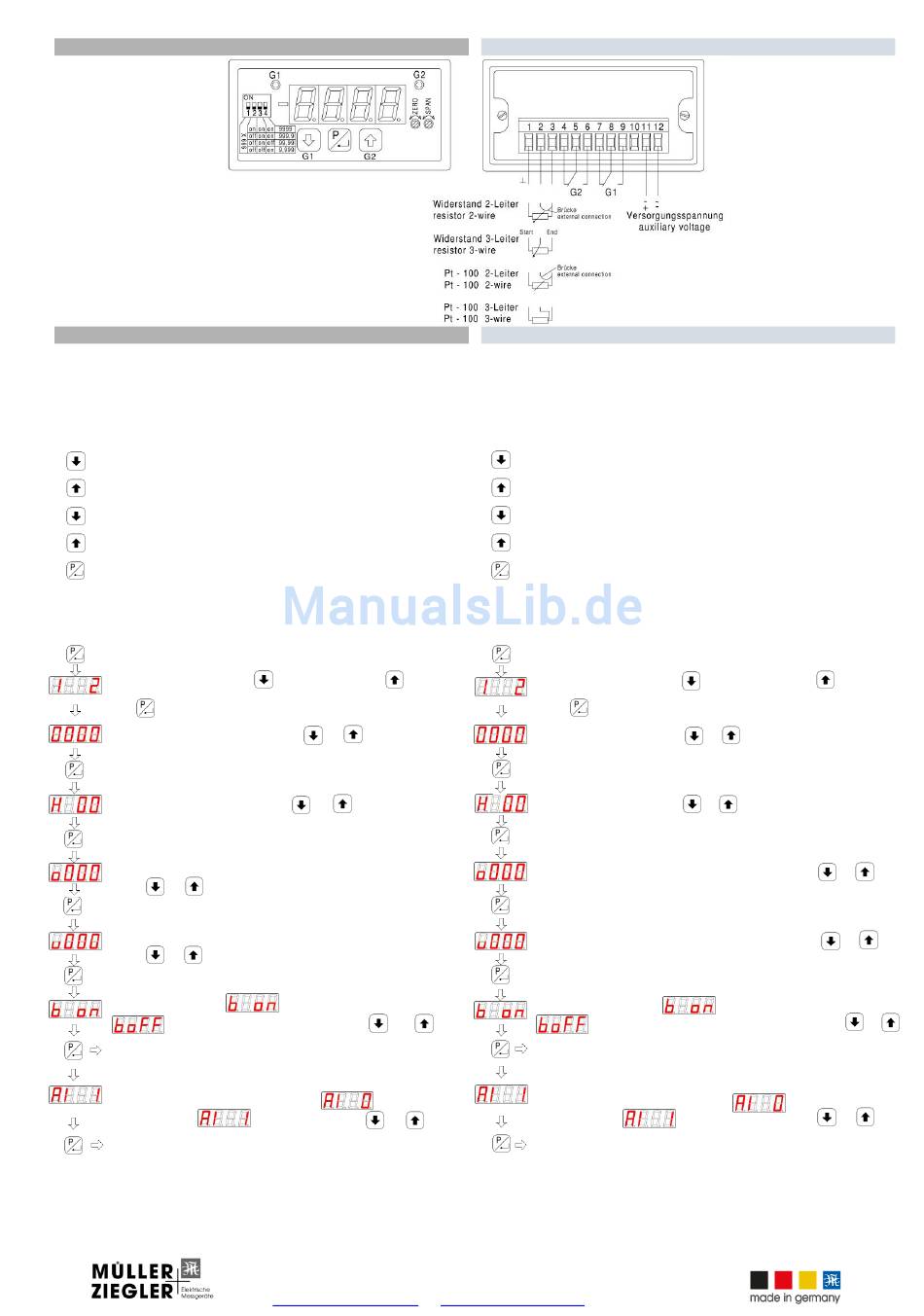

Anschluss
Programmierung
Werksseitige Einstellung: für G1, Grenzwert 1/3 vom Messbereichsendwert, Hysterese
1 %, Schaltverzögerung bei Über- und Unterschreitung 0 s,
Ruhestromprinzip, Min-Kontakt
für G2, Grenzwert 2/3 vom Messbereichsendwert, Hysterese
1 %, Schaltverzögerung bei Über- und Unterschreitung 0 s,
Ruhestromprinzip
Funktionen:
• Anzeige Grenzwert G1 (LED G1 leuchtet)
• Anzeige Grenzwert G2 (LED G2 leuchtet)
• > 3 s drücken → Anzeige Minimal - Wert
• > 3 s drücken → Anzeige Maximal - Wert
• während Minimal- oder Maximalanzeige drücken → Minimal- oder Maximal-
Wert wird gelöscht
Nach ca. 7 s schaltet das Gerät wieder in den Anzeigemodus. Die Minimal- und
Maximalwerte werden bei Netzausfall nicht gespeichert!
Programmierung:
• Auswahl der Grenzwerte, Taste
Grenzwert G2
• Taste
für Anzeigemodus
• Einstellen des Grenzwertes mit den Tasten
• Einstellen der Hysterese mit den Tasten
• Einstellen der Schaltverzögerung bei Grenzwertüberschreitung mit den
Tasten
und
(0-150 s)
• Einstellen der Schaltverzögerung bei Grenzwertunterschreitung mit den
Tasten
und
(0-150 s)
• Schaltfunktion des Relais
→ Ruhestromprinzip, wählbar mit den Tasten
• bei Grenzwert G2, speichern der Einstellungen und Rückkehr zum
Anzeigemodus
Funktion nur bei Grenzwert G1 verfügbar!
• bei Grenzwert G1, Auswahl G1 = Min-Kontakt
G1 = Max-Kontakt
• bei Grenzwert G1, speichern der Einstellungen und Rückkehr zum
Anzeigemodus
Achtung! Erfolgt zwei Minuten lang keine Eingabe, so schaltet das Gerät ohne Übernahme
der Änderungen in den Anzeigemodus zurück. Die Einstellungen bleiben bei
Netzausfall gespeichert. Während der Anzeige der Grenzwerte, Minimal- oder
Maximalwerte bzw. im Programmiermodus erfolgt keine Überwachung der
Grenzwerte!
für Grenzwert G1, Taste
für
und
und
(0-10 %)
→ Arbeitsstromprinzip,
und
,
, wählbar mit den Tasten
und
MÜLLER + ZIEGLER GmbH & Co. KG, Industriestr. 23, D-91710 Gunzenhausen
Tel. +49 (0) 98 31.50 04 0, Fax +49 (0) 98 31.50 04 20
www.mueller-ziegler.de
Connection
Programming
Factory setting: for G1, limit value 1/3 of full scale, hysteresis 1 %, switch delay if value is
exceeded or undershot 0 s, closed-circuit principle, min-contact
for G2, limit value 2/3 of full scale, hysteresis 1 %, switch delay if value is
exceeded or undershot 0 s, closed-circuit principle
Functions:
• Indicator for limit value G1, LED G1 is lit
• Indicator for limit value G2, LED G2 is lit
• Press >3 s → Indicator for minimal value
• Press >3 s → Indicator for maximal value
• Press while minimum or maximum display → minimum or maximum value is
cleared
After about 7 s, the device switches back to the display mode. The minimum and
maximum values are not stored at power failure!
Programming:
• Selection of limit values, button
value G2
• Button
for display mode
• Set the limit value using buttons
• Set the hysteresis using buttons
• Set the switch delay if the value is exceeded using the buttons
(0-150 s)
• Set the switch delay if the value is undershot using the buttons
(0-150 s)
• Switch function of the relay
→ closed-circuit principle, can be selected using buttons
• for limit value G2, save the settings and return to display mode
Function only available with limit value G1!
• for limit value G1, select G1 = min-contact
G1 = max-contact
• with limit value G1, save the settings and return to display mode
Caution! If no inputs are made for two minutes, the device switches back to display mode
without saving the changes. The settings are retained in the event of a power
failure. The limit values are not being monitored when the limit values, minimal
or maximal values are being displayed or in programming mode!
info@mueller-ziegler.de
01.06.2017
for limit value G1, button
for limit
and
and
(0-10 %)
and
and
→ open-circuit principle,
,,,
, can be selected using buttons
and
and
