MÜLLER + ZIEGLER DSM 96 F Bedienungsanleitung

Digitales Messgerät DSM 96 F
Sicherheitshinweise
Betriebsanleitung beachten!
Das beschriebene Gerät darf ausschließlich durch qualifizierte Elektrofachkräfte
gemäß DIN EN 50110-1/-2 sowie IEC 60364 installiert werden. Prüfen Sie vor
Inbetriebnahme das Gerät auf Transportschäden. Bei Beschädigungen darf das
Gerät nicht in Betrieb genommen werden. Halten Sie bei der Verwendung des
Gerätes die geltenden Gesetze, Normen und Bestimmungen ein. Installieren Sie
das Gerät nur in trockenen Räumen. Die Montage des Gerätes darf nicht auf oder
an leicht entzündlichen Materialien erfolgen. Eine nicht bestimmungsgemäße
Nutzung sowie die Nichtbeachtung dieser Anwendungshinweise haben den
Verlust der Gewährleistung bzw. Garantie zur Folge. Das Gerät ist bei sachgemäßer
Anwendung wartungsfrei.
Warnung! Schutz gegen gefährliche Körperströme.
Bei Anwendungen mit hohen Arbeitsspannungen ist auf ausreichend Abstand bzw.
Isolation zu anderen Geräten und auf Berührungsschutz zu achten. Gefährliche
elektrische Spannung kann zu elektrischem Schlag und Verbrennungen führen.
Schalten Sie immer alle verwendeten Spannungsversorgungen für das Gerät ab,
bevor Sie das Gerät montieren, installieren, Störungen beheben oder
Wartungsarbeiten vornehmen.
Achtung!
Auf Schutzmaßnahmen gegen elektrostatische Entladungen (ESD) achten.
Konformität
Dieses Gerät entspricht den Bestimmungen der EMV-Richtlinie 2014/30/EU, der
Niederspannungsrichtlinie 2014/35/EU, sowie der RoHS-Richtlinie 2011/65/EU.
Anwendung
Das digitale Messgerät DSM 96
Wechselspannungssignalen sowie zur Messung von gepulsten Gleichspannungssignalen
verwendet werden.

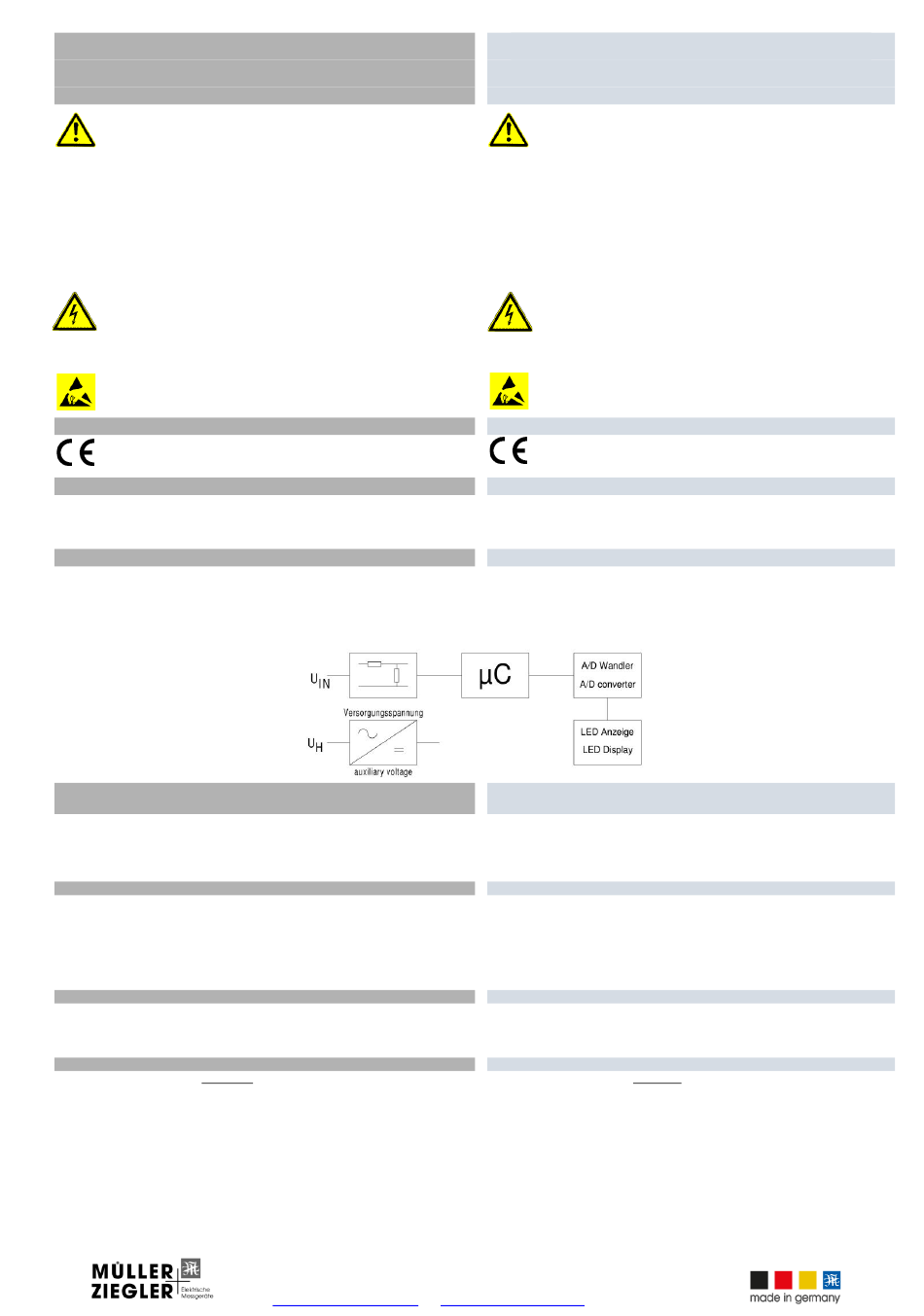

Funktion
Die Messgröße gelangt über Vorwiderstände zu einem Impulsformer und von hier zu einem
Microcontroller, welcher die Bewertung der Impulse vornimmt und einem 4-stelligen A/D-
Wandler zuführt. Die Wandlung geschieht nach dem "Dual-Slope" Prinzip. Die Anzeige erfolgt
durch Siebensegment-Niedrigstrom
automatisch. Dezimalpunkte, Dunkelschaltung der letzten Stelle, Nullpunkt, sowie der
Anzeigebereich lassen sich nach Abnehmen der Frontscheibe verändern.
Technische Daten
Eingangsdaten
Eingangsgröße Frequenz
Genauigkeit +/-0,5 % vom Messbereich +/-2 Digit
Messprinzip Dual-Slope-Integration
Messrate ca. 3 Messungen pro Sekunde
Überlastung 1,2-fach, max. 850 V,
Anzeigen
Anzeigen LED-Siebensegment-Niedrigstrom, 13 mm hoch, rot, 4-stellig
Dezimalpunkte einstellbar, frontseitig an DIP-Schalter
Polarität durch Minus (-) Anzeige
Dunkelschaltung der letzten Stelle, frontseitig an DIP-Schalter
Überlauf blinkende Anzeige
Auflösung +/- 9999 Digit
Holdfunktion durch Verbinden der Klemmen 1+4
Versorgungsspannung
Standard 230 VAC +/-20 %, 45-65 Hz, 3 VA
Optionen •24 V DC, -15 % bis +25 %, 2,5 W, (EMV DIN EN 61326 Klasse A)
•6-30 VAC+DC oder 36-265 VAC+DC, 2,5 VA, (EMV DIN EN 61326
Klasse A)
Allgemeine Daten
Arbeitstemperatur -15 bis +20 bis +30 bis +55 °C
Lagertemperatur -25 ... +85 °C
Temperatureinfluss < 0,05 % bei 10 K
Umgebungs- ortsfester Einsatz, wettergeschützt, rel. Luftfeuchte 5 ... 95 %,
bedingungen keine Betauung, Höhe bis 2000 m, kein Wasser, Regen, Schnee
oder Hagel
Prüfspannung 4 kV, 50 Hz Eingang gegen Versorgungsspannung
EMV DIN EN 61326
F kann zur Messung der Frequenz
LED-Anzeigen. Die Nullpunktkorrektur
MÜLLER + ZIEGLER GmbH, Industriestr. 23, D-91710 Gunzenhausen
Tel. +49 (0) 98 31.50 04 0, Fax +49 (0) 98 31.50 04 20
www.mueller-ziegler.de
Digital measuring instrument DSM 96 F
Safety Informations
Observe instructions!
The device described in these instructions shall only be installed by a qualified
electrician according to both EN 50110-1/-2 and IEC 60364. Before startup,
check the device for any damage that may have occurred during shipping. The
device shall not be put into operation in the event of mechanical damage.
Observe in the use of the device the applicable laws, standards and regulations.
Only install this device in dry rooms. Do not install the devices on or in the
vicinity of easily flammable materials. Improper use and failure to follow these
instructions for use will render the warranty or guarantee null and void. The
device is maintenance-free when used correctly.
Warning! Protection against electric shock.
For applications with high working voltages, take measures to prevent
accidental contact and make sure that there is sufficient distance or insulation
between adjacent devices! High voltage can cause electric shock or burns.
Switch off all power to the device prior to performing any installation, repair or
maintenance work.
Caution!
Be sure to take protective measures against electrostatic discharge (ESD).
Conformity
The device conforms to the requirements of the EMC Directive 2014/30/EU, the
Low Voltage Directive 2014/35/EU, as well as the RoHS Directive 2011/65/EU.
Application
von The digital measuring instrument DSM 96 F may be used for measuring the frequency of
alternating voltage signals as well as for the measurement of the pulsed direct voltage
signals.
Function
The measurand passes via resistors to a pulse shaper and from there to a microcontroller,
which performs the evaluation of pulses and sent to a 4-digit A/D-converter. supplies. The
conversion is made following the „Dual Slope" principle. The values are indicated by 7-
erfolgt segment low-power LED displays. The zero point compensation is done automatically.
Decimal points, dark switching of the last digit, zero point as well as display range may be
changed after removing the front panel.
Technical Data
Input Data
Input variable frequency
Accuracy +/-0,5 % of full scale +/- 2 digit
Measuring principle Dual-Slope-integration
Sampling rate approx. 3 measurements per second
Overload 1,2-fold, max. 850 V
Indicators
Display LED 7-segment low-power, height 13 mm, red, 4-digit
Decimal points adjustable, on front panel using DIP switch
Polarity by negative (-) display
Dark switching of last digit, on front panel using DIP switch
Overflow flashing display
Resolution +/- 9999 digit
Hold function by connecting terminals 1+4
Auxiliary Voltage
Default 230 VAC +/-20 %, 45-65 Hz, 3 VA
Option •24 V DC, -15 % to +25 %, 2,5 W, (EMC EN 61326 class A)
•6-30 VAC+DC or 36-265 VAC+DC, 2,5 VA, (EMC EN 61326
class A)
General Data
Operation temperature -15 to +20 to +30 to +55 °C
Storage temperature -25 ... +85 °C
Temperature influence < 0,05 % at 10 K
Ambient conditions stationary application, weather protected, rel. air humidity
5 ... 95 %, no condensation, altitude up to 2000 m, water, rain,
snow or hail excluded
Test voltage 4 kV, 50 Hz input against auxiliary voltage
EMC EN 61326
