Inhaltszusammenfassung für schwa-medico MUSKELaktiv
- Seite 1 Gebrauchsanweisung Art.-Nr. 100835-V12 MUSKELaktiv MENSCHLICHE MEDIZIN...
-
Seite 2: Inhaltsverzeichnis
Das Gerät verriegeln Ausschalten des Gerätes Zweckbestimmung Das MUSKELaktiv dient der transkutanen elektrischen Nervenstimulation mit dem Ziel der Reizung motorischer Nerven und der Aktivierung von Skelettmuskulatur und Muskelanhangsorganen, die durch Hautelektroden erreichbar sind. Das MUSKELaktiv dient dem Erhalt und Aufbau vom Skelettmuskulatur und ihren Anhangsorganen wie Sehnen, Bändern und Gelenken. -
Seite 3: Gegenanzeigen
Krankheit, Schmerz oder Ruhigstellung ein Abbau von Muskulatur und der Muskelan- hangsorgane droht oder eingetreten ist. Darüber hinaus können durch die Behandlung mit dem MUSKELaktiv akute und chro- nische Schmerzen von Muskeln und Muskelanhangsorgane gelindert werden, wie bei Muskelverspannungen, Muskeldysbalancen und bei Muskelschwächen mit Überla- stung der Muskelanhangsorgane. -
Seite 4: Sicherheitshinweise / Warnhinweise Für Das Produkt Muskelaktiv
Gebrauchsanweisung - MUSKELaktiv Sicherheitshinweise / Warnhinweise für das Produkt MUSKELaktiv Bitte lesen Sie vor der Benutzung des Gerätes die Gebrauchsanwei- sung sorgfältig durch! Aufbewahren für späteres Nachlesen! Benutzen Sie das Produkt nie, wenn es fehlerhaft arbei- tet oder beschädigt worden ist. - Seite 5 Deutsch externe Antennen) sollten nicht in einem geringeren Abstand als 30 cm (bzw. 12 inch) zu dem Produkt (inklusive dessen Zubehör) verwendet werden. Eine Nichtbeachtung kann zu einer Minderung der Leistungs- merkmale des Gerätes und zu einer fehlerhaften Betriebsweise führen. Warnung: Die Verwendung dieses Geräts unmittelbar neben ande- ren Geräten oder mit anderen Geräten in gestapelter Form sollte ver-...
-
Seite 6: Welche Nebenwirkungen Können Auftreten
Gebrauchsanweisung - MUSKELaktiv sation im Inneren des Gerätes entstehen, die zu elektrischen Schlägen, Feuer, Beschädigung dieses Gerätes und/oder zu persönlichen Verlet- zungen führen kann. Das Produkt ist nur für die Nutzung durch einen Patienten bestimmt. Sorgfältige Aufsicht ist geboten, wenn das Produkt an oder in der Nähe von Kindern angewendet wird. -
Seite 7: Technische Informationen

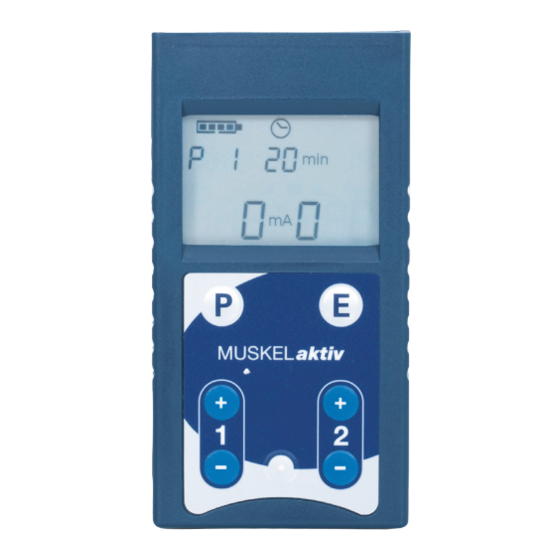

Deutsch Technische Informationen Beschreibung des Gerätes Anzeige Programmtaste Editiertaste Modifikationstasten Ein/Aus - Taste Batteriefach Ausgangsbuchsen Beschreibung der Bildzeichen Achtung! Das Produkt birgt nicht offen- Seriennummer sichtliche Risiken. Sicherheits- vorkehrungen, enthalten in der Anwendungsteil des Typs BF Gebrauchsanweisung, beachten! Galvanisch isoliertes Anwen- dungsteil, das die Anforderun- Mit der Anbringung der CE-... -
Seite 8: Technische Daten
Gebrauchsanweisung - MUSKELaktiv Technische Daten 2-Kanal-Reizstromgerät mit galvanisch getrennten Ausgängen, Konstantstromcharak- teristik, Ausgangskurzschlussschaltung (AKS) und 6 integrierten Programmen. Ausgangsstrom bei Belastung an 1kΩ reell 70 mA Frequenzbereich 0,5-120 Hz Impulsbreite 70-500 µs Impulsform positives Rechteck mit negativem Anteil Stromaufnahme ca. -
Seite 9: Bedienung Des Muskelaktiv
In der Regel werden die Elektroden direkt über dem schmerzenden Bereich oder in dessen unmittelbarer Umgebung angebracht. Das MUSKELaktiv erkennt automatisch, wenn die Elektroden nicht richtig auf der Haut aufgeklebt sind und lässt sich dann aus Sicherheitsgründen nicht auf eine hohe Inten- sität einstellen;... -
Seite 10: Starten Der Stimulation
Gebrauchsanweisung - MUSKELaktiv Starten der Stimulation Legen Sie zunächst die Elektroden an den gewünschten Kör- perstellen an, und verbinden Sie die Elektrodenkabel mit den Elektroden und dem Gerät. Nachdem über die Taste ein Pro- gramm ausgewählt wurde oder das verriegelte Gerät direkt mit dem gewünschten Programm gestartet worden ist (Abb. - Seite 11 Deutsch Mit der Taste wird nun das Editieren des gerade aktiven Standard- oder User-Pro- gramms begonnen. Dies wird dadurch gekennzeichnet, dass das Symbol P oder U vor der Programmnummer zu einem E wird. Editiervorgang Als Startwerte werden die Parameter des jeweiligen Pro- gramms zugrunde gelegt (zB.
-
Seite 12: Erläuterungen
Gebrauchsanweisung - MUSKELaktiv Erläuterungen (100)= eingestellte Grundwerte (Default) a-d= Displaydarstellung der Editierparameter Ist die Behandlungszeit auf „Off“ eingestellt, muss die Stimulation manuell beendet werden. a = Pause b = Anstieg c = Arbeit d = Abstieg Löschen der User-Programme Zum Löschen aller User-Programme halten Sie bitte beim Ein-... -
Seite 13: Einzeltherapiedaten Abrufen
Deutsch um die gespeicherten Therapiedaten zu löschen oder verlassen Sie mit der Taste dieses Menü, ohne die Daten zu löschen. Einzeltherapiedaten abrufen Wenn Sie die Daten der gespeicherten Therapien einsehen möchten, drücken Sie im Übersichtsmenü die Taste . In der oberen Zeile wird die Programmnummer, die Therapiezeit und die fortlaufende Nummer der Sitzung angezeigt. -
Seite 14: Die Programme
Gebrauchsanweisung - MUSKELaktiv Die Programme Das MUSKELaktiv enthält sechs Programme P1 bis P6. Über die Programmtaste lassen sich diese einstellen. akute Schmerzen in Folge reflekto- rischer Muskelverspannungen chronische Muskelschmerzen, Durchblutung untere Extremität 1. Behandlungsphase obere Extremität 1. Behandlungsphase untere Extremität 2. -
Seite 15: Ist Eine Kombination Verschiedener Programme Möglich
Die Spannung der im Gerät befindlichen Batterie wird während des Betriebs über die Segmente innerhalb des Batteriesymbols deutlich gemacht. Sinkt die Spannung unter einen kritischen Wert, so schaltet sich das MUSKELaktiv selbständig aus bzw. lässt sich nicht mehr einschalten. Dann ist es notwendig, eine neue Batterie in das Gerät einzu- legen (Batterietyp: 9 Volt-Blockbatterie, z.B. -
Seite 16: Muskelaufbau Und -Training
Gebrauchsanweisung - MUSKELaktiv Muskelaufbau und -training Das Gerät MUSKELaktiv verfügt über verschiedene voreingestellte Programme mit unterschiedlichen Stimulationsparametern, die je nach Indikation und Zustand der Muskulatur angewendet werden. Die Programme 3 und 5 sind zur Behandlung der unteren Extremitäten bzw. zur Behandlung größerer Muskeln geeignet. -
Seite 17: Elektrodenanlage Beispiele
Deutsch Elektrodenanlage Beispiele In den folgenden Abbildungen wird beispielhaft die Elektrodenanlage für ausgewählte Indikationen gezeigt. Zur besseren Übersichtlichkeit werden in den Abbildungen die Elektrodenpositionen zum Teil am stehenden Patienten dargestellt. Zu jeder Indika- tion werden spezielle Lagerungsempfehlungen gegeben. Kathode (negativer Pol) ist blau Anode (positiver Pol) ist rot Untere Extremitäten: Kniestreckung 1 (Knieextension) -
Seite 18: Untere Extremitäten: Kniestreckung 2 (Knieextension)
Gebrauchsanweisung - MUSKELaktiv Untere Extremitäten: Kniestreckung 2 (Knieextension) Anode Kathode Anode Kathode im Ruhezustand während der Kontraktion M. vastus medialis Muskelbeispiel: Kathode (5x5 cm) am oberen Rand des M. vastus medialis. Anlage: Anode (5x5 cm) ca. 2 cm oberhalb der Patella, am unteren Rand des M. vastus medialis. -
Seite 19: Untere Extremitäten: Fußhebung (Fußflexion)
Deutsch Untere Extremitäten: Fußhebung (Fußflexion) Kathode Kathode Anode Anode im Ruhezustand während der Kontraktion Muskelbeispiel: M. tibialis anterior, M. peronaeus Anlage: Kathode (5x5 cm) ca. 3-5 cm unterhalb des Fibulaköpfchens, nahe der Tibi- akante. Anode (5x5 cm) ca. 5-8 cm unterhalb der 1. Elektrode. Indikation Atrophieprophylaxe Muskelkraftentwicklung... -
Seite 20: Bauchbereich: Bauchmuskelkräftigung
Gebrauchsanweisung - MUSKELaktiv Bauchbereich: Bauchmuskelkräftigung Kathode Kathode Anode Anode im Ruhezustand während der Kontraktion M. rectus abdominis Muskelbeispiel: Anlage Kanal 1: Kathode (5x5 oder 5x9 cm) unterhalb des Rippenbogens. Anode (5x5 oder 5x9 cm) ca. 5 cm unterhalb des Bauchnabels. -
Seite 21: Nacken: Rückstreckung Des Kopfs (Reklination)
Deutsch Obere Extremitäten: Seitliches Abspreizen des Arms (Armabduktion) Kathode Kathode Anode Anode im Ruhezustand während der Kontraktion Muskelbeispiel: M. deltoideus Anlage: Kathode (5x5 cm) auf den M. supraspinatus. Anode (5x5 cm) in der Nähe des Ansatzes des M. deltoideus, ca. 10 cm unterhalb des Schultergelenks. Indikation Atrophieprophylaxe Muskelkraftentwicklung... -
Seite 22: Allgemeine Informationen
Wenn das Gerät und/oder die Kabel verschmutzt sind, sind diese mit einem weichen, fusselfreien Tuch zu reinigen. Pflege der Elektroden siehe „Zubehör“. Kombination Das Gerät MUSKELaktiv darf nur mit den im Lieferumfang sowie unter „Zubehör“ auf- geführten Artikeln kombiniert werden. Batterierücknahme und Entsorgung Im Zusammenhang mit dem Vertrieb von Produkten, welche Batterien, zu denen auch Akkumulatoren gehören, enthalten, sind wir gesetzlich verpflichtet, Sie gemäß... -
Seite 23: Lieferumfang
Deutsch Lieferumfang MUSKELaktiv Art.-Nr. 104013 Kabel Typ 5.15 Art.-Nr. 106351 Selbstklebeelektroden 50 mm x 50 mm (VPE = 4 Stück) Art.-Nr. 283400 Selbstklebeelektroden 50 mm x 90 mm (VPE = 2 Stück) Art.-Nr. 283600 9 Volt Blockbatterie Art.-Nr. 602000 Gebrauchsanweisung Art.-Nr. - Seite 24 Gebrauchsanweisung - MUSKELaktiv...
-
Seite 25: Medizinproduktebuch
Gerät zur Stimulation von Nerven und Muskeln Gerätebezeichnung MUSKELaktiv Klassifizierung CE-Kennzeichnung C0197 Seriennummer Hersteller Pierenkemper GmbH, Hörnsheimer Eck 19, 35578 Wetzlar Vertrieb schwa-medico GmbH, Wetzlarer Str. 41-43, 35630 Ehringshausen Anschaffungsjahr Standort/Betreiber Inventar-Nr. Sicherheitstechnische Kontrollfrist 24 Monate ERSTWERTE Impulsbreite (max.) 500 µs Frequenz (max.) 100 Hz Ausgangsstrom Kanal 1 (max.) - Seite 26 MEDIZINPRODUKTEBUCH (§ 12 MPBetreibV) Für dieses Produkt sind keine speziellen Instandhaltungsmaßnahmen erforderlich. EINZELBESCHREIBUNG DER KONTROLLEN 1. Prüfung der Begleitpapiere auf Vorhandensein der Gebrauchsanweisung und des Medizinproduktebuches. 2. Prüfung der Ausstattung auf Vollständigkeit. 3. Sichtprüfung – auf mechanische Beschädigung – aller Leitungen und Steckverbinder auf Beschädigung 4.
- Seite 27 Deutsch...
- Seite 28 MENSCHLICHE MEDIZIN DEUTSCHLAND schwa-medico Medizinische Apparate Vertriebsgesellschaft mbH Wetzlarer Str. 41 - 43 I 35630 Ehringshausen Tel. 06443 8333-110 I Fax 06443 8333-119 info@schwa-medico.de I schwa-medico.de ÖSTERREICH schwa-medico Handelsgesellschaft m.b.H. Industriezeile 25 I 5280 Braunau Tel. 07722 66122 I Fax 07722 66123 info@schwa-medico.at I schwa-medico.at...
