max blank Lille Basic Montageanleitung Seite 19

Toulon II Stone
Werkzeug zur Ofenmontage:
13
· Wasserwaage
· Steckschlüssel SW 13
4
· Steckschlüssel SW 10
12
· Maulschlüssel SW 10
· Sechskantschraubendreher SW 3
· Sechskantschraubendreher SW 5
21
Den Kaminofen vorsichtig aus dem
Transportgestell auspacken.
Den Steindeckel (13), die beiden
12
Steinseitenteile (12) sowie die
Rückwand (4) und die Stahlbank (20)
20
vom Kaminofen (1) demontieren.
1
Dazu die nachfolgend aufgeführten
Montageschritte in entgegengesetzter
Reihenfolge beachten.
Der Kaminofen Toulon II kann
standardmäßig in 3 Positionen (rechts
(22), mitte (23), links (24)) auf der
Stahlbank montiert werden.
Siehe Skizze
Die Stahlbank (20) an den
Aufstellungsort bringen und mit
23
Wasserwaage auf waagrechte Position
24
22
prüfen.
Bei Bedarf die Stahlbank (20) mit Hilfe
der Stellfüße (6) ausrichten.
Achtung! Die Seite mit der Blende (15)
ist vorne.

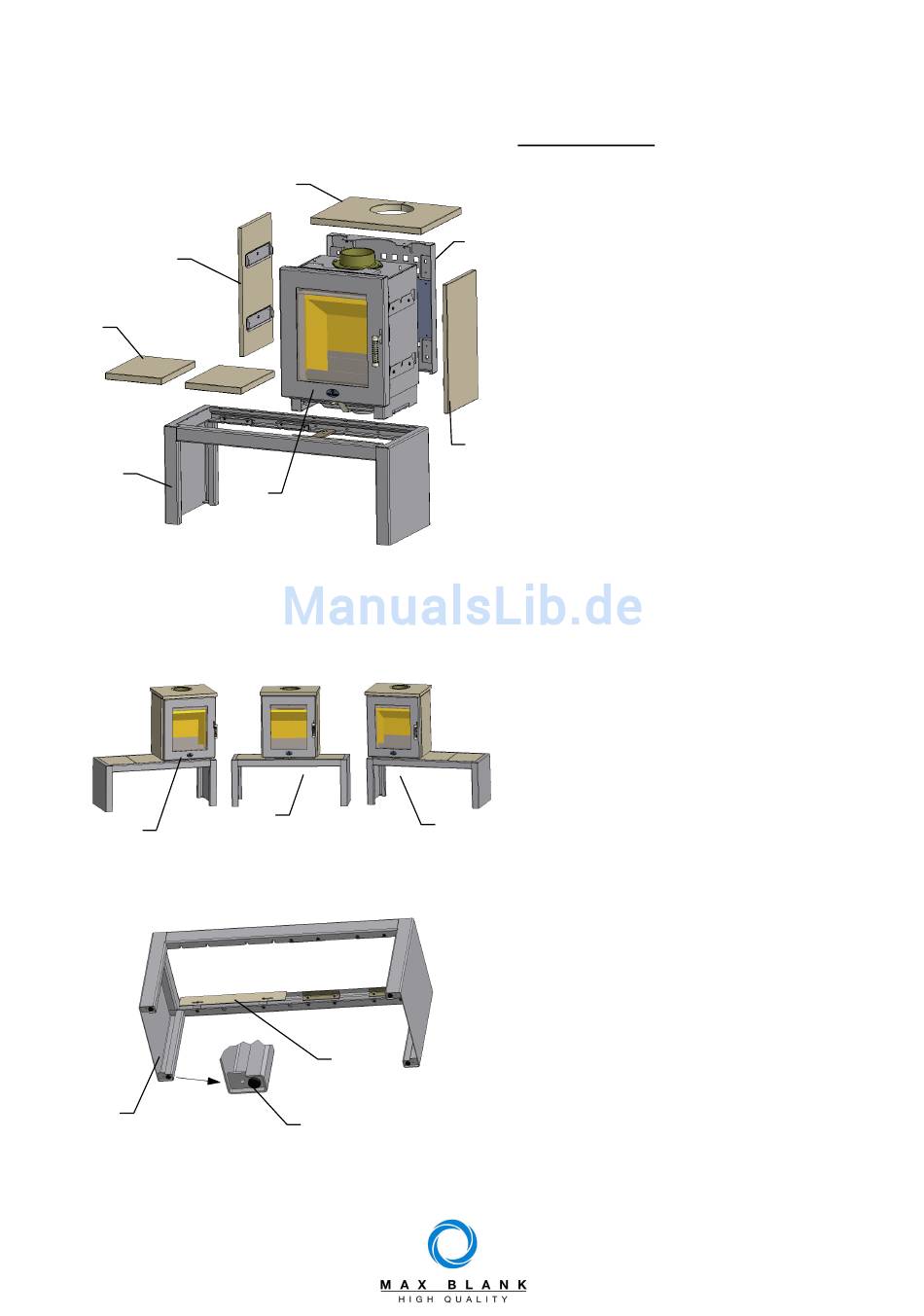

Die Skizze zeigt die Anordnung der
15
Anbauteile (25), je nach
Ofenanordnung auf der Stahlbank.
Kaminofen rechts (22)
20
6
Kaminofen mitte (23)
Kaminofen links (24)
Die Skizze zeigt die Stahlbank von
hinten.
