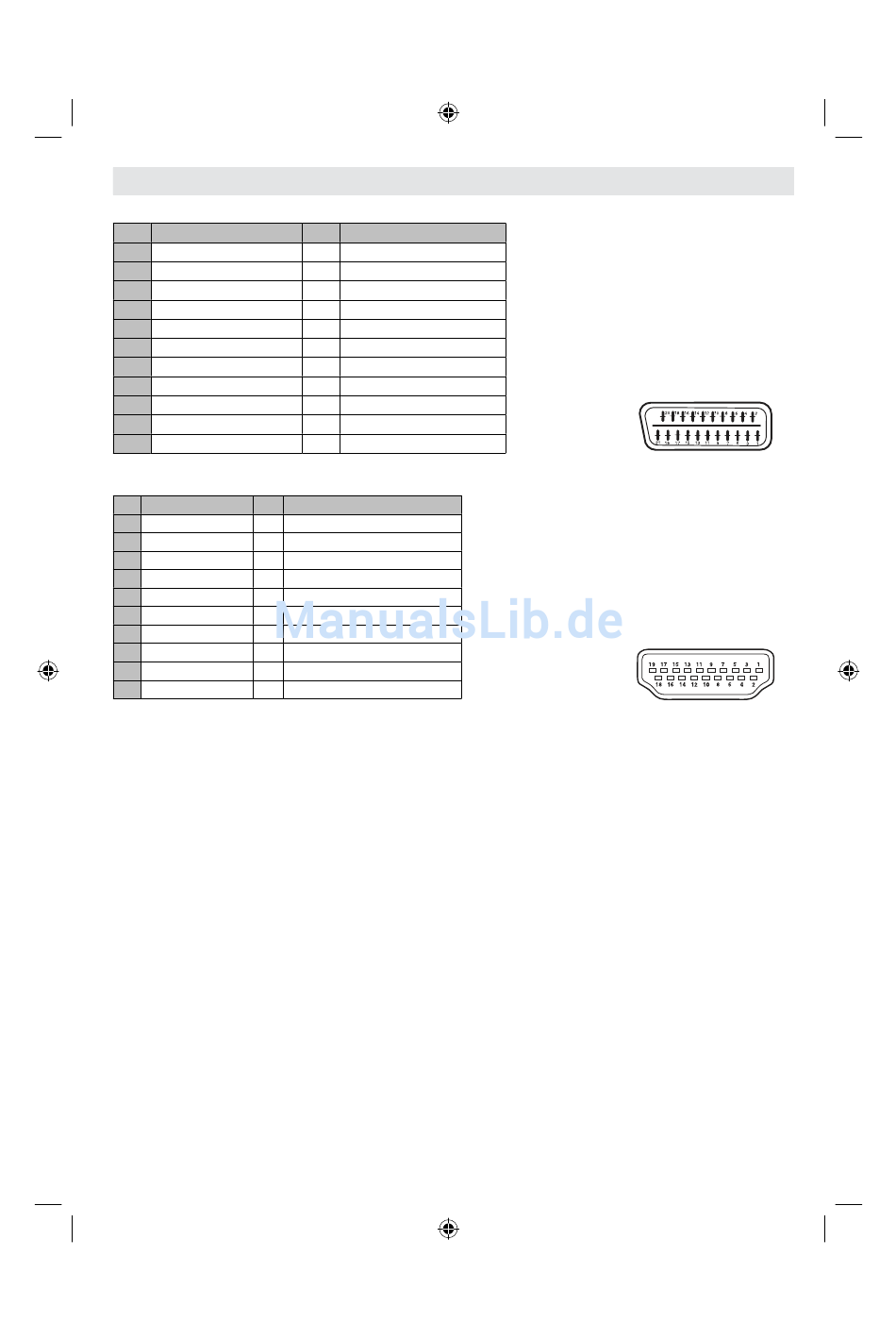

Anhang B : Pinbelegung

Pinbelegung SCART-Anschluss

Pin
Eingangssignal
1
AUDIO OUT (RECHTS)
2
AUDIO IN (RECHTS)
3
AUDIO OUT (LINKS/MONO)
4
AUDIO GND
5
RGB-B GND
6
AUDIO IN (LINKS/MONO)
7
RGB-B IN
8
AUDIO / RGB SWITCH / 16:9
9
RGB-G GND
10
Nicht verwendet
11
RGB-G IN

Pinbelegung HDMI-Anschluss

Pin
Eingangssignal
1
TMDS Data2+
2
TMDS Data2 Shield
TMDS Data 2-
3
TMDS Data 1+
4
TMDS Data1 Shield
5
TMDS Data1-
6
TMDS Data0+
7
TMDS Data0 Shield
8
9
TMDS Data0-
TMDS Clock+
10
[DE]-MB35_2695W_1205UK-ANALOG-BRONZE1-10061700-50141654.indd 31
[DE]-MB35_2695W_1205UK-ANALOG-BRONZE1-10061700-50141654.indd 31
Pin
Eingangssignal
12
Nicht verwendet
13
RGB-R GND
14
GND
15
RGB-R / S.VHS CHROMINANCE IN
16
BLANKING-SIGNAL
17
COMPOSITE VIDEO GND
18
BLANKING SIGNAL GND
19
COMPOSITE VIDEO OUT
20
COMPOSITE VIDEO / S.VHS LUMINANCE IN
21
GND / SHIELD (GEHÄUSE)
Pin
Eingangssignal
11
TMDS Clock Shield
12
TMDS Clock-
13
CEC
14 Reserviert (im Gerät nicht beschaltet)
15
SCL
16
SDA
17
DDC/CED Ground
18
+5V Stromversorgung
19
Hot Plug -Erfassung
Deutsch - 31 -
