Montageanleitung 82021 Code-Combi K

3 Montage

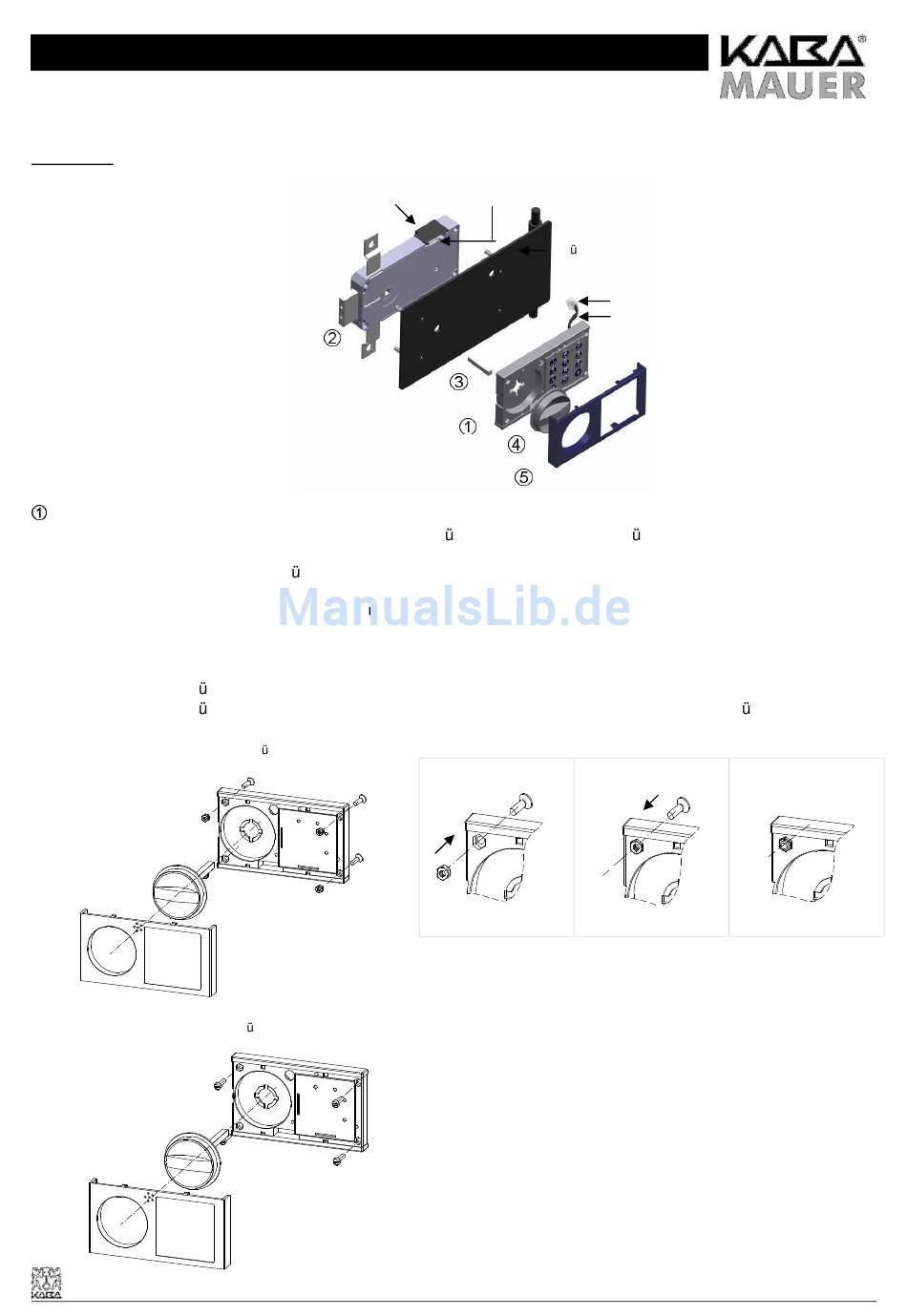

Abb. 3 : Explosionszeichnung
82021 Code-Combi K

Bedieneinheit befestigen.

•
Verbindungskabel der Bedieneinheit durch die T r des Wertbehältnisses f hren.
Es muss sichergestellt sein, dass das Verbindungskabel beim Einbau nicht beschädigt wird. Kabelschutz-
ummantelung oder Litzen d rfen nicht beeinträchtigt werden, da sonst Kurzschlussgefahr besteht. Im
Bereich von Übergängen und beweglichen Teilen ist das Kabel durch Schutzschläuche oder Kunststoff-
röhrchen gegen Beschädigung zu sch tzen. Ebenfalls ist darauf zu achten, dass das Kabel nicht geknickt
oder gequetscht fixiert wird.
•
Kunststoffbedieneinheit justieren und mit Schrauben befestigen. Zur Befestigung der Bedieneinheit gibt es
zwei Möglichkeiten:
1. Von der T rinnenseite (siehe Abb. 4) mit M4 Senkkopfschrauben und Mutter oder
2. Von der T raußenseite (siehe Abb. 5) mit M4 Zylinderkopfschrauben (Gewinde im T rblatt)
Abb. 4: Befestigung von der T rinnenseite
Abb. 5: Befestigung von der T raußenseite
Kaba Mauer GmbH – Frankenstr. 8-12 – D-42579 Heiligenhaus – Tel.: +49/2056/596-0 – Fax: +49/2056/596-139 – www.kaba-mauer.de
Kabelabdeckung
Anschlussbuchse
¡
T r
Anschlussdecker
Verbindungskabel
¢
Seite 3
Stand 02.03.2005
