Montageanleitung 82132/33 Code-Combi B mit Aluminiumbedieneinheit
1 Allgemeine Hinweise
Diese Montageanleitung ist Grundlage für die ECBS-, VdS-, A2P (CNPP)-, DNV-, UL- Anerkennung. Der Einbau des
Schlosses ist ausschließlich gemäß dieser Anleitung vorzunehmen.
Es sind außerdem die Richtlinien der nationalen Zertifizierungsinstitute zu berücksichtigen und einzuhalten.
Setzen Sie nur hochwertige Alkali/Mangan-Blockbatterien ein. Minderwertige Batterien können Oxidationen auslösen, die
zum Funktionsausfall des Schlosses führen.
Im Schrank sind kristalline Restfeuchte oder aggressive Gasdämpfe (z.B. vom Lackieren) zu vermeiden, damit die
elektrischen Kontaktflächen nicht angegriffen werden.
Beim Einbau ist darauf zu achten, dass keine Verschmutzungen oder Reinigungsmittel (z.B. Reste von Füllstoffen oder
Kaltreiniger) in das Schloss geraten.
Schloss/Schlüssel darf nicht gefettet/geölt werden.
Es wird empfohlen, dass Unbefugte keine Zugriffsmöglichkeit auf sicherheitsempfindliche Teile des Schlosses haben, auch
wenn die Tür des Wertbehältnisses, in das das Schloss eingebaut ist, geöffnet ist.

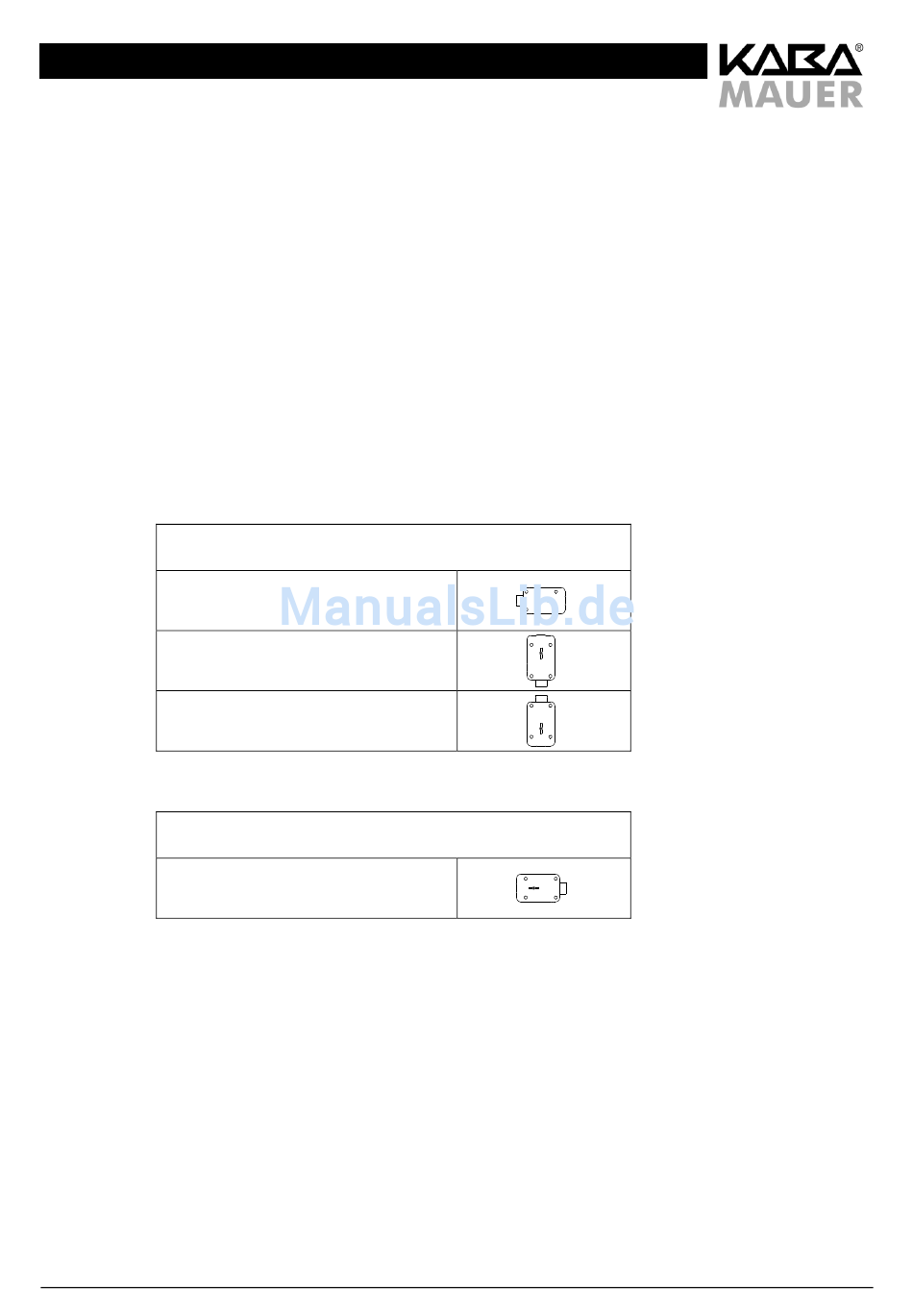

2 Hinweise zur Schloss- und Bedieneinheitsmontage
Ausführung rechts (Standardausführung):
-
Riegel links, Schlüsselloch waagerecht
Riegel unten, Schlüsselloch senkrecht
Riegel oben, Schlüsselloch senkrecht
Ausführung links
-
Riegel rechts, Schlüsselloch waagerecht
Veränderungen an Schloss oder Schlüssel können zu Funktionsstörungen führen und sind deshalb zu unterlassen. Ebenso
erlöschen hierbei Garantie- und Gewährleistungsansprüche.
Schlossbefestigung: Verwendung von Stahl-Zylinderkopfschrauben M 6 oder Stahl-Zollschrauben BSW ¼". Die notwendige
Einschraubtiefe muss den gültigen Normen entsprechen unter der Berücksichtigung der Schlossdicke von 30 mm und der
Verschraubungshöhe des Schlosskastens von 24 mm.
Befestigungsschrauben: Mindestens die Festigkeitsklasse 4.8 und maximal die Festigkeitsklasse 8.8.
Die Schraubensicherung muss entweder mit Federring, Federscheibe, Zahnscheibe, Fächerscheibe unter Berücksichtigung
des Durchmessers (d1) oder mit Schraubensicherungskleber erfolgen.
Anzugsdrehmoment der Schrauben: Mindestens 5 Nm und maximal 6 Nm.
Der Riegel muss in der eingebauten Position frei bewegt werden können.
Die einwandfreie Funktionalität des Schlosses und der evtl. damit verbundenen oder angesteuerten weiteren Systeme (z.B.
Riegelwerke) muss mit der Montage des Schlosses durch Fachkundige sichergestellt und überprüft werden.
Das Schloss muss im geschlossenen Zustand montiert werden (Riegel ausgeschlossen).
Einbauposition Schloss
Einbauposition Schloss
Stand 15.02.2016
Seite 1 von 19
Werbung
Verwandte Anleitungen für Kaba Mauer 82132/33 Code-Combi B
Inhaltszusammenfassung für Kaba Mauer 82132/33 Code-Combi B
- Seite 1 Montageanleitung 82132/33 Code-Combi B mit Aluminiumbedieneinheit 1 Allgemeine Hinweise Diese Montageanleitung ist Grundlage für die ECBS-, VdS-, A2P (CNPP)-, DNV-, UL- Anerkennung. Der Einbau des Schlosses ist ausschließlich gemäß dieser Anleitung vorzunehmen. Es sind außerdem die Richtlinien der nationalen Zertifizierungsinstitute zu berücksichtigen und einzuhalten.
- Seite 2 Der Doppelbartschlüssel muss ohne Verkanten eingeführt werden können. Es wird empfohlen, die Kaba Mauer Schlüsselführung (siehe Abb. 1) einzusetzen. Empfohlen wird unter der Berücksichtigung der DIN 2768-mH das Schlüsselloch in der Tür des Wertbehältnisses in den entsprechenden Abmessungen (siehe Abb. 1) zu fertigen.
-
Seite 3: Montage
Montageanleitung 82132/33 Code-Combi B mit Aluminiumbedieneinheit Riegelhub 12 mm Riegelüberstand im ausgeschlossenen Zustand: ca. 14 mm Riegelbreite: 25,4 mm; Riegelhöhe 15 mm Die maximal zulässige auf den Riegel entgegen der Schließrichtung wirkende Kraft, die maximale Sperrkraft und die seitliche Riegelbelastung entspricht 1KN und sollte diese nicht überschreiten. - Seite 4 Montageanleitung 82132/33 Code-Combi B mit Aluminiumbedieneinheit Antriebswelle mit der gebohrten Seite voraus ins Schloss bis Anschlag einführen (nur so ist die Schlossfunktion sichergestellt). Ablängen der Antriebswelle (vor der Montage): das notwendige Längenmaß ergibt sich aus „Abstandsmaß zwischen Montageebene Schloss zu Montageebene Bedieneinheit“ + „46 mm“ (Toleranz: - 0,5 mm). Ablängen nur auf der nicht gebohrten Seite! Abb.
- Seite 5 Montageanleitung 82132/33 Code-Combi B mit Aluminiumbedieneinheit Welle und Knopf mit Inbusschlüssel 2,0 mm befestigen. Eine korrekte Justage ist gegeben, wenn der Balkengriff nach geringer Drehung im Uhrzeigersinn wieder durch die Federkraft in die waagerechte Ursprungsstelle zurückspringt. Abb. 9:...
- Seite 6 Montageanleitung 82132/33 Code-Combi B mit Aluminiumbedieneinheit 4 Batteriestecker vercrimpen 4-poliges Kabel (Ausführung Batteriefach integriert im Beschlag Optionscode IBF) Kabel durch das vorgesehene Durchgangsloch führen: Stecker für Tastatur ist werksseitig vercrimt Stecker für Batterie (mit Aufkleber „Bat.“) muss nach dem Durchführen durch die Tür abisoliert und vercrimt...
- Seite 7 Montageanleitung 82132/33 Code-Combi B mit Aluminiumbedieneinheit 5 Batteriestecker vercrimpen 6-poliges Kabel (Ausführung Batteriefach integriert im Beschlag) Kabel durch das vorgesehene Durchgangsloch führen: Stecker für Tastatur ist werksseitig vercrimt Stecker für Batterie (mit Aufkleber „Bat.“) muss nach dem Durchführen durch die Tür abisoliert und vercrimt werden ...
- Seite 8 Montageanleitung 82132/33 Code-Combi B mit Aluminiumbedieneinheit 6 Endprüfung Bei in den Beschlag integriertem Batteriefach (Optionscode IBF) wird durch das Einlegen der Batterie der Batteriewechselkontakt aktiviert. Bei jedem Öffnen des Schlosses ertönt nun ein konstantes akustisches Signal und die LEDs blinken abwechselnd rot/grün. Diese Signale müssen zwingend gelöscht werden.
- Seite 9 Montageanleitung 82132/33 Code-Combi B mit Aluminiumbedieneinheit 7 Montageskizzen 7.1 82132/33 Code-Combi B mit Aluminiumbedieneinheit (Optionscodes BAS, TOU, BSW) Einbaulage Schloss Einbaulage Bedieneinheit Kabeldurchführung ⍁ 10 mm oder Ø 11,25 ± 0,05 Türdurchbrüche 82132/33 Code-Combi B mit Aluminiumbedieneinheit Klebefuß (selbstklebend) Schlüsselloch (im Schloss)
- Seite 10 Montageanleitung 82132/33 Code-Combi B mit Aluminiumbedieneinheit 7.2 82132/33 Code-Combi B mit Aluminiumbedieneinheit (Optionscodes BAS, TRL, BSW) Einbaulage Schloss Einbaulage Bedieneinheit 1 35,5 Türdurchbrüche Kabeldurchführung Klebefuß ⍁ 10 mm oder (selbstklebend) Ø 11,25 ± 0,05 mm Schlüsselloch (im Schloss) 1 1 ,3...
- Seite 11 Montageanleitung 82132/33 Code-Combi B mit Aluminiumbedieneinheit 7.3 82132/33 Code-Combi B mit Aluminiumbedieneinheit (Optionscodes BAS, TUO, BSW) Einbaulage Schloss Einbaulage Bedieneinheit Kabeldurchführung ⍁ 10 mm oder Türdurchbrüche Ø 11,25 ± 0,05 mm Klebefuß (selbstklebend) Schlüsselloch (im Schloss) 34,5 Batterieschubfach separat Batteriefachtiefe ca. 60 mm Stand 15.02.2016...
- Seite 12 Montageanleitung 82132/33 Code-Combi B mit Aluminiumbedieneinheit 7.4 82132/33 Code-Combi B mit Aluminiumbedieneinheit (Optionscodes BAS, TLR, BSW) Einbaulage Schloss Einbaulage Bedieneinheit 1 35,5 Türdurchbrüche Klebefuß Kabeldurchführung (selbstklebend) ⍁ 10 mm oder Ø 11,25 ± 0,05 mm Schlüsselloch (im Schloss) 1 1 ,3...
- Seite 13 Montageanleitung 82132/33 Code-Combi B mit Aluminiumbedieneinheit 7.5 82132/33 Code-Combi B mit Aluminiumbedieneinheit (Optionscodes BAS, TRS, BSS, Riegel unten) Einbaulage Schloss Einbaulage Bedieneinheit 1 3 5,5 Türdurchbrüche Klebefuß Kabeldurchführung (selbstklebend) ⍁ 10 mm oder Ø 11,25 ± 0,05 mm Schlüsselloch (im Schloss)
- Seite 14 Montageanleitung 82132/33 Code-Combi B mit Aluminiumbedieneinheit 7.6 82132/33 Code-Combi B mit Aluminiumbedieneinheit (Optionscodes BAS, TRS, BSS, Riegel oben) Einbaulage Schloss Einbaulage Bedieneinheit 1 35,5 Türdurchbrüche Klebefuß Kabeldurchführung (selbstklebend) ⍁ 10 mm oder Ø 11,25 ± 0,05 Schlüsselloch (im Schloss) 34,5 Batterieschubfach separat Batteriefachtiefe ca.
- Seite 15 Montageanleitung 82132/33 Code-Combi B mit Aluminiumbedieneinheit 7.7 82132/33 Code-Combi B mit Aluminiumbedieneinheit (Optionscodes BAS, TLS, BSS, Riegel unten) Einbaulage Schloss Einbaulage Bedieneinheit 1 35,5 Türdurchbrüche Klebefuß (selbstklebend) Kabeldurchführung ⍁ 10 mm oder Ø 11,25 ± 0,05 mm Schlüsselloch (im Schloss)
- Seite 16 Montageanleitung 82132/33 Code-Combi B mit Aluminiumbedieneinheit 7.8 82132/33 Code-Combi B mit Aluminiumbedieneinheit (Optionscodes BAS, TLS, BSS, Riegel oben) Einbaulage Schloss Einbaulage Bedieneinheit 1 35,5 Türdurchbrüche Klebefuß (selbstklebend) Kabeldurchführung ⍁ 10 mm oder Ø 11,25 ± 0,05 mm Schlüsselloch (im Schloss)
- Seite 17 Montageanleitung 82132/33 Code-Combi B mit Aluminiumbedieneinheit 7.9 82132/33 Code-Combi B mit Aluminiumbedieneinheit (Optionscodes BAK, TRL) Einbaulage Schloss Einbaulage Bedieneinheit 1 00 1 35,5 O 1 8 Türdurchbrüche Kabeldurchführung ⍁ 10 mm oder Ø 11,25 ± 0,05 Klebefuß (selbstklebend) Schlüsselloch (im Schloss)
- Seite 18 Montageanleitung 82132/33 Code-Combi B mit Aluminiumbedieneinheit 7.10 82132/33 Code-Combi B mit Aluminiumbedieneinheit (Optionscodes BAH, TOU, BSW) Einbaulage Schloss Einbaulage Bedieneinheit Kabeldurchführung ⍁ 10 mm oder Ø 11,25 ± 0,05 mm Klebefuß (selbstklebend) Türdurchbrüche Schlüsselloch (im Schloss) 3 ,2 34,5 Batterieschubfach separat Batteriefachtiefe ca.
- Seite 19 Montageanleitung 82132/33 Code-Combi B mit Aluminiumbedieneinheit 7.11 82132/33 Code-Combi B mit Aluminiumbedieneinheit Unter dem Punkt 6 Montageskizzen (Seite 6 bis 15) ist das Kabeldurchführungsloch (max. 100 mm²) zeichnerisch idealerweise positioniert. Abweichend davon wird es den Schrank-, Tresor und Anlagenbauern ermöglicht, das Kabeldurchführungsloch (siehe unten Abb.
