Kaba Mauer 82021 Code-Combi K Montageanleitung Seite 10

Montageanleitung 82021 Code-Combi K

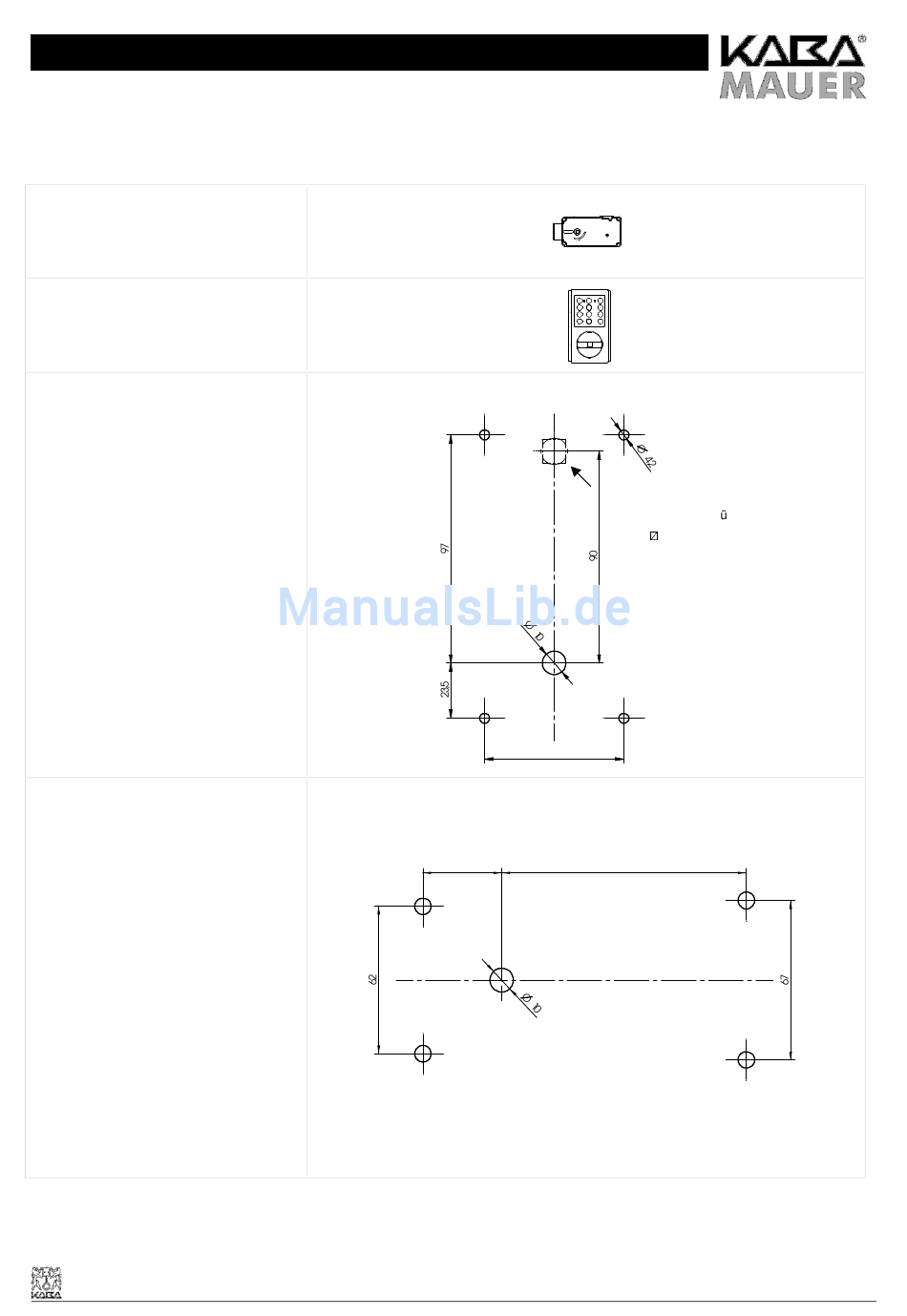

Einbaulage Schloss
Einbaulage Bedieneinheit
Kabeldurchf hrung
10 mm oder
Ø 11,25 ± 0,05 mm
Lochmaße Bedieneinheit
59
33,6 1 04,5
Anschraubpunkte Schloss
Seite 10
Stand 02.03.2005
