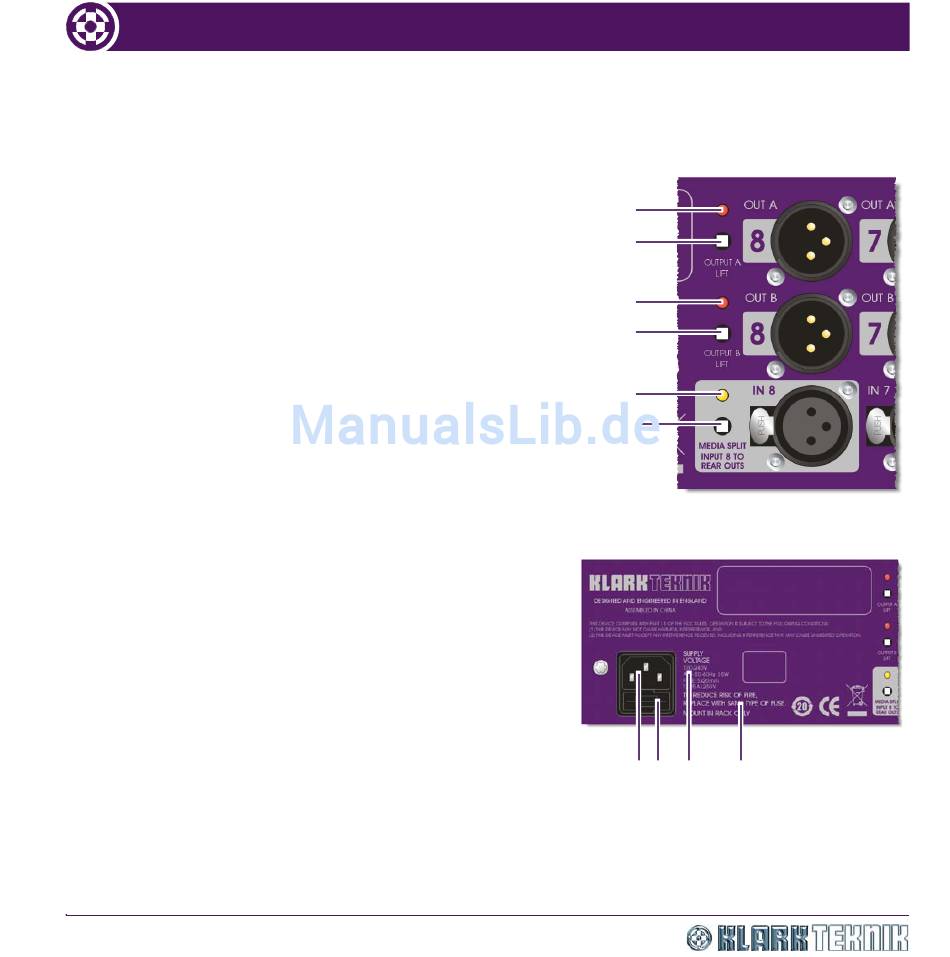

Media Split und Ground Lift Schalter

Die Schalter für Media Split und Ground Lift sind bewusst versenkt angeordnet, um ein versehentliches
Auslösen zu verhindern. Die über den Schaltern angeordneten LEDs dienen zur optischen Kontrolle,
wenn einer der entsprechenden Schalter betätigt wurde.
1 Rote LED für OUTPUT A LIFT Schalter
2 OUTPUT A LIFT Schalter
Versenkter Schalter zur globalen Trennung der internen
Masse von Pin 1 der OUT A XLR-Buchsen aller 8 Kanäle.
3 Rote LED für OUTPUT B LIFT Schalter
4 OUTPUT B LIFT Schalter
Versenkter Schalter zur globalen Trennung der internen
Masse von Pin 1 der OUT B XLR-Buchsen aller 8 Kanäle.
5 Gelbe LED für Media Split Schalter
Eine weitere LED befindet sich auf der Frontblende.
Siehe Seite 10.
6 MEDIA SPLIT Schalter
Mit dem versenkten Schalter wird der Square ONE Splitter
in den Media Split Betrieb geschaltet. Siehe detaillierte
Funktionsbeschreibung auf Seite 15.

Netzanschluss

1 IEC Buchse: Netzanschluss für das interne
Schaltnetzteil, das automatisch Netzspannungen im
Bereich 100 Volt AC bis 240 Volt AC erkennt.
2 Sicherungshalter: Der Einschub mit 2 Fächern
enthält die Netzsicherung auf dem hinteren Teil. Im
vorderen Fach befindet sich eine Reservesicherung.
Ersetzen Sie die Netzsicherung immer durch den
gleichen Typ und Wert, siehe hierzu „Überprüfung/
Ersatz der Netzsicherung" auf Seite 28 bzgl.weiterer
Einzelheiten.
3 Netzspannung und Sicherungsdaten: Hier sind
nochmals Einzelheiten für die Netzspannung und die
Netzsicherung aufgedruckt.
4 Sicherungswarninformation: Hier sind die
Einzelheiten für
aufgedruckt. Typ T3,15A L250V 5x20mm.
Square ONE Splitter
den Ersatz der Netzsicherung
13
Rückseite
1
2
3
4
5
6
1 2 3 4
