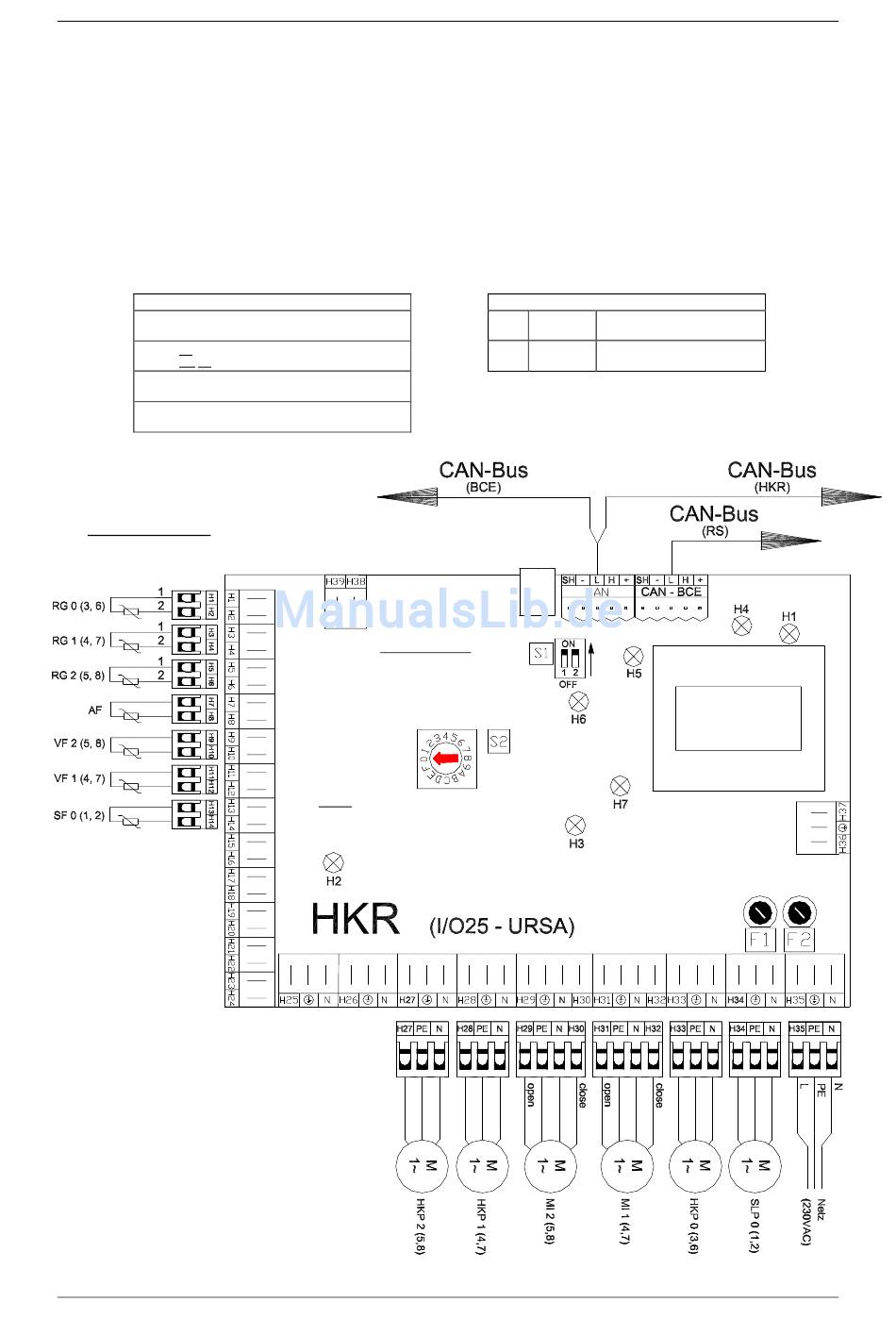

7.2 Wandgerät Set MK261
RG 0-8 = Eingang analoges Raumgerät für HK 0 - 8
AF = Anschluss nur, wenn auf der KP nicht angeschlossen Stecker: H7/H8
VF 1, 2, 4, 5, 7, 8 = Eingang Vorlauffühler für Heizkreis 1, 2, 4, 5, 7, 8
SF 0-3
= Eingang Speicherfühler für WW- Speicher 0, 1, 2
HKP 0-8 = Ausgang Heizkreispumpe 0 - 8
Mi 1, 2, 4, 5, 7, 8 = Ausgang Mischer 1, 2, 4, 5, 7, 8
SLP 0-3
= Ausgang Speicherladepumpe 0, 1, 2
Netz = Eingang Stromversorgung (230 VAC)
BCE = Anschluss Bedien- und Kontrolleinheit
HKR = Anschluss eines weiteren Wandgerätes
RS = Anschluss digitale Raumstation
Funktion der Leuchtdioden (LED)
Steuerung ein, CAN-Bus-Kabel richtig angeschlossen:
LED → H5 (grün)
LED → H6, H7 (orange) müssen blinken
Netz und Sicherung F1 sind OK
LED → H1, H4 (grün)
LED → H2, H3 (grün)
Anschluss im Raumgerät
Kontakt 1 und 2 anschließen
38
(Verdrahtung nur mit flexiblen Kabeln)
muss leuchten
müssen leuchten
müssen blinken
Standardeinstellung S1:
beide Schiebeschalter „ON"
Achtung:
Verstellung von S2 wird erst nach
Netz AUS/EIN wirksam
Planung und Installation BIOSTAR
Stecker: H1/H2 – H3/H4 – H5/H6
Stecker: H9/H10 – H11/H12
Stecker: H13/H14
Stecker: H27/PE/N (H28/PE/N, H33/PE/N)
Stecker: H29/PE/N/H30 (H31/PE/N/H32)
Stecker: H34/PE/N
Stecker: H35/PE/N
Stecker: CAN
Stecker: CAN
Stecker: CAN-BCE
Sicherungszuordnung Wandgerät
F1 T 0,63A Versorgung Elektronik
HKP 0, HKP 1, HKP 2, MI 1,
F2 T 6,30A
MI 2, SLP 0
