2.13.2 System BOX

2.13.3 System Wochenbehälter
Die Montage des Gewebetanks BOX erfolgt gemäß separater
Montageanleitung. Diese ist der BOX beigepackt.
Die Aufstellfläche und der Nahbereich der Feuerung dürfen
nur aus feuerbeständigen Materialien bestehen.

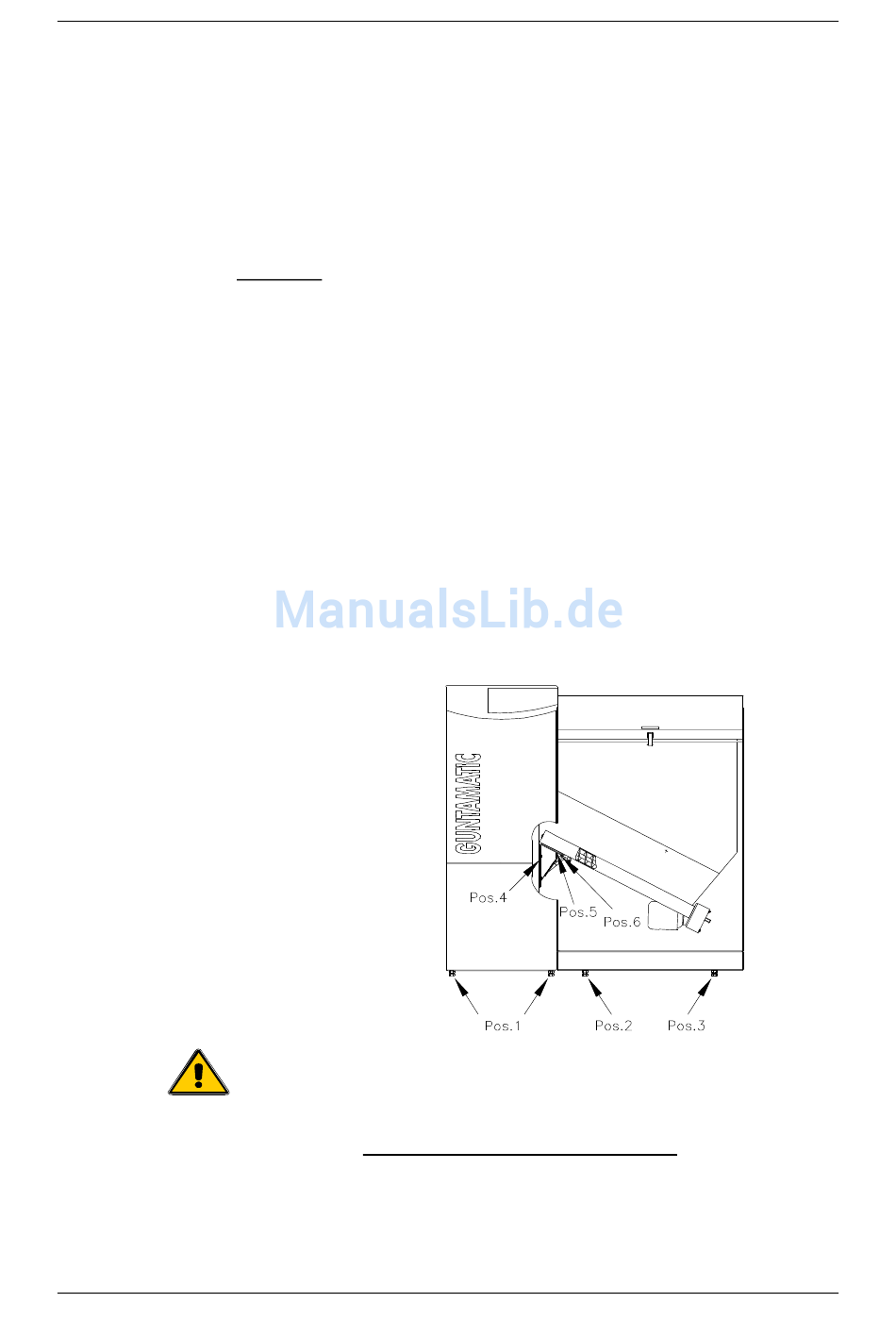

Aufstellung
1. Den Kessel nach hinten steigend mittels Justierschrauben
(1) einrichten.
2. Justierschrauben (2) am Wochenbehälter ganz eindrehen.
3. Justierschrauben (3) am Wochenbehälter auf gleiches Maß
eindrehen wie Justierschrauben (1) am Kessel.
4. Den Wochenbehälter auf den Fallschachtflansch (4) so
aufsetzten, dass die Zentrierbolzen (5) einrasten und die
auf dem Flansch aufgeklebte Dichtung nicht beschädigt
wird.
5. Die Behälterschrauben (2) so weit herausdrehen, dass Sie
sich auf dem Boden leicht abstützen. Der Behälter muss
100 % dicht auf dem Flansch aufliegen!!!
6. Abschließend den Gewindebolzen (6) mit Scheibe und
Mutter M08 sichern.
7. Den
Türkontaktschalter mit der Kesselplatine verbinden.
Achtung → Der Wochenbehälter muss 100 % luftdicht auf dem Fall-
schacht aufliegen. Richtige Höhe muss mit Justierschrauben
abgestimmt werden – siehe oben!
Funktionsprüfung bei Inbetriebnahme:
Behälterdeckel öffnen, Netzschalter auf „Ein" → Saugzug-
gebläse schaltet ein → mittels Feuerzug prüfen, ob am Fall-
schacht Luft angesaugt wird.
