- Seite 1 Hochspannungsmessgerät für HAUG-Netzteile HSM 1...
-
Seite 3: Inhaltsverzeichnis
Für künftige Verwendung aufbewahren! Inhaltsverzeichnis Hinweise zur Bedienungsanleitung................5 Verwendete Bildzeichen.....................5 Sicherheit........................6 Bestimmungsgemäße Verwendung................6 Gefahrenquellen......................7 Anforderungen an die Bediener.................7 Gerätebeschreibung......................8 Installation........................9 Wichtige Installationshinweise..................9 Aufstellen und anschließen ..................10 Anwendung ........................11 Wartung und Reparatur....................12 Technische Daten......................13 Kenndaten und Spezifikationen ................13 Umgebungsbedingungen..................13 Gehäuse........................14 Entsorgung........................15... - Seite 4 Typen: HSM 1 12.7232.001...
-
Seite 5: Hinweise Zur Bedienungsanleitung
Hinweise zur Bedienungsanleitung Hinweise zur Bedienungsanleitung Das HSM 1 wird in dieser Bedienungsanleitung auch als Gerät bezeichnet. Die Hochspannung wird auch mit HS abgekürzt. Verwendete Bildzeichen Ø In der Bedienungsanleitung WARNUNG! Elektrische Spannung im Gerät! Lebensgefahr! Gerät nicht öffnen! WARNUNG! -
Seite 6: Sicherheit
Das Gerät darf nicht in explosionsgefährdeten Bereichen installiert oder eingesetzt werden! Das Gerät dient ausschließlich zur Messung der ausgegebenen Hochspannung von HAUG-Netzteilen. Eigenmächtige Umbauten und Veränderungen des Gerätes sind aus Sicherheitsgründen verboten. Die in dieser Bedienungsanleitung vorgeschriebenen Installations- und Betriebsbedingungen müssen eingehalten werden. -
Seite 7: Gefahrenquellen
Sicherheit Gefahrenquellen ____________________________________________________________________________ WARNUNG! Elektrische Spannung im Gerät! Lebensgefahr! Gerät nicht öffnen! WARNUNG! Koaxial-Steckverbinder nur ein-/ausstecken, wenn das Netzteil ausgeschaltet ist! ____________________________________________________________________________ Bei Defekten an den Hochspannungsbuchsen und -kabeln besteht die Gefahr elektrischer Schläge. Das Gerät ist bei sichtbaren Beschädigungen und vermuteten elektrischen Mängeln sofort außer Betrieb zu nehmen und gegen eine Wiederinbetriebnahme zu sichern. -
Seite 8: Gerätebeschreibung

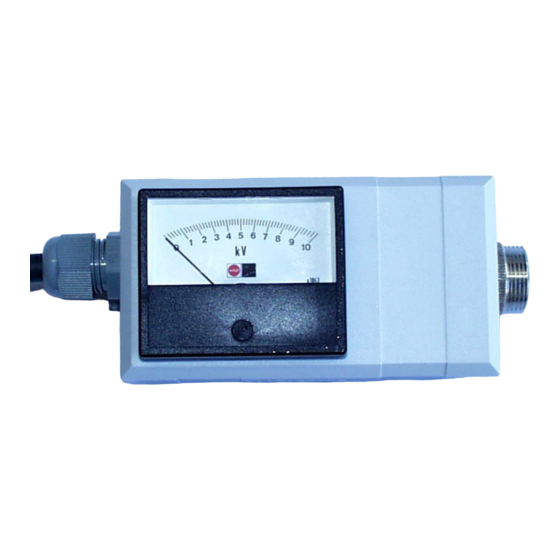

Gerätebeschreibung Gerätebeschreibung Abbildung 1 HS-Anschluss Anzeigeinsrtument kV HS-Ausgang Seite 8... -
Seite 9: Installation
Installation Installation Das Gerät darf ausschließlich von Elektrofachkräften und Personen, die autorisiert sowie über mögliche Gefahren unterrichtet sind, installiert werden. Die genannten Personen müssen die Bedienungsanleitung gelesen haben und die Anweisungen, Hinweise und Sicherheitshinweise befolgen. Wichtige Installationshinweise ____________________________________________________________________________ WARNUNG! Elektrische Spannung im Gerät! Lebensgefahr! Gerät nicht öffnen! WARNUNG! -
Seite 10: Aufstellen Und Anschließen
Die ausgegebene Hochspannung wird am Anzeigeinstrument angezeigt. Messung während des Betriebs: Sicherstellen, dass das Netzteil ausgeschaltet ist. HSM 1 mit dem HS-Anschluss am Netzteil anschließen. Die Schutzkappe am HS-Ausgang des HSM 1 abziehen und ein Ionisationsgerät anschließen. Netzteil einschalten. Die ausgegebene Hochspannung wird am Anzeigeinstrument angezeigt. -
Seite 11: Anwendung
Hochspannungsanschlüsse (bis 10 kV) an den HAUG-Netzteilen. Die Spannung wird am Anzeigeinstrument angezeigt. Messung im Leerlauf: Nur HSM 1 am Netzteil anschließen und Spannung ablesen. Messung während des Betriebs: HSM 1 zwischen Netzteil und Ionisationsgerät installieren und Spannung ablesen (siehe Abbildung 2). -
Seite 12: Wartung Und Reparatur
Gerät nicht öffnen! ____________________________________________________________________________ Das Gerät enthält keine zu wartenden oder vom Bediener selbst zu reparierenden Teile. Ausschließlich die Fa. HAUG GmbH & Co. KG ist zur Reparatur berechtigt. Sollte das Gerät defekt sein oder der Verdacht auf einen Defekt bestehen, sofort außer Betrieb nehmen und gegen eine Wiederinbetriebnahme sichern. -
Seite 13: Technische Daten
Technische Daten Technische Daten Kenndaten und Spezifikationen Bezugstemperatur 23 °C Messbereich 0 – 10 kV Frequenz 50 – 60 Hz Messstrom max. 50 µA Anschluss Über HS-Stecker und Kabel Ausgang Über HS-Buchse Umgebungsbedingungen Umgebungstemperatur: Nenngebrauchsbereich +5 °C bis +45 °C Grenzbereich für Lagerung und Transport -15 °C bis +60 °C Luftfeuchte:... -
Seite 14: Gehäuse
Technische Daten Gehäuse Schutzart IP 40 Abmessungen: Höhe ca. 66 mm Breite ca. 143 mm Tiefe ca. 62 mm Gewicht: HSM 1 ca. 0,4 kg Seite 14... -
Seite 15: Entsorgung
Entsorgung Entsorgung Bei der Entsorgung des Gerätes müssen die nationalen und regionalen Abfallbeseitigungsbestimmungen befolgt und eingehalten werden! Seite 15... - Seite 16 HAUG GmbH & Co.KG Friedrich-List-Straße 18 D-70771 Leinfelden-Echterdingen Telefon 07 11 / 94 98 - 0 Telefax 07 11 / 94 98 - 298 www.haug.de E-Mail: info@haug.de HAUG Biel AG Postfach CH-2500 Biel/ Bienne 6 Johann-Renfer-Strasse 60 CH-2500 Biel/ Bienne 6...
