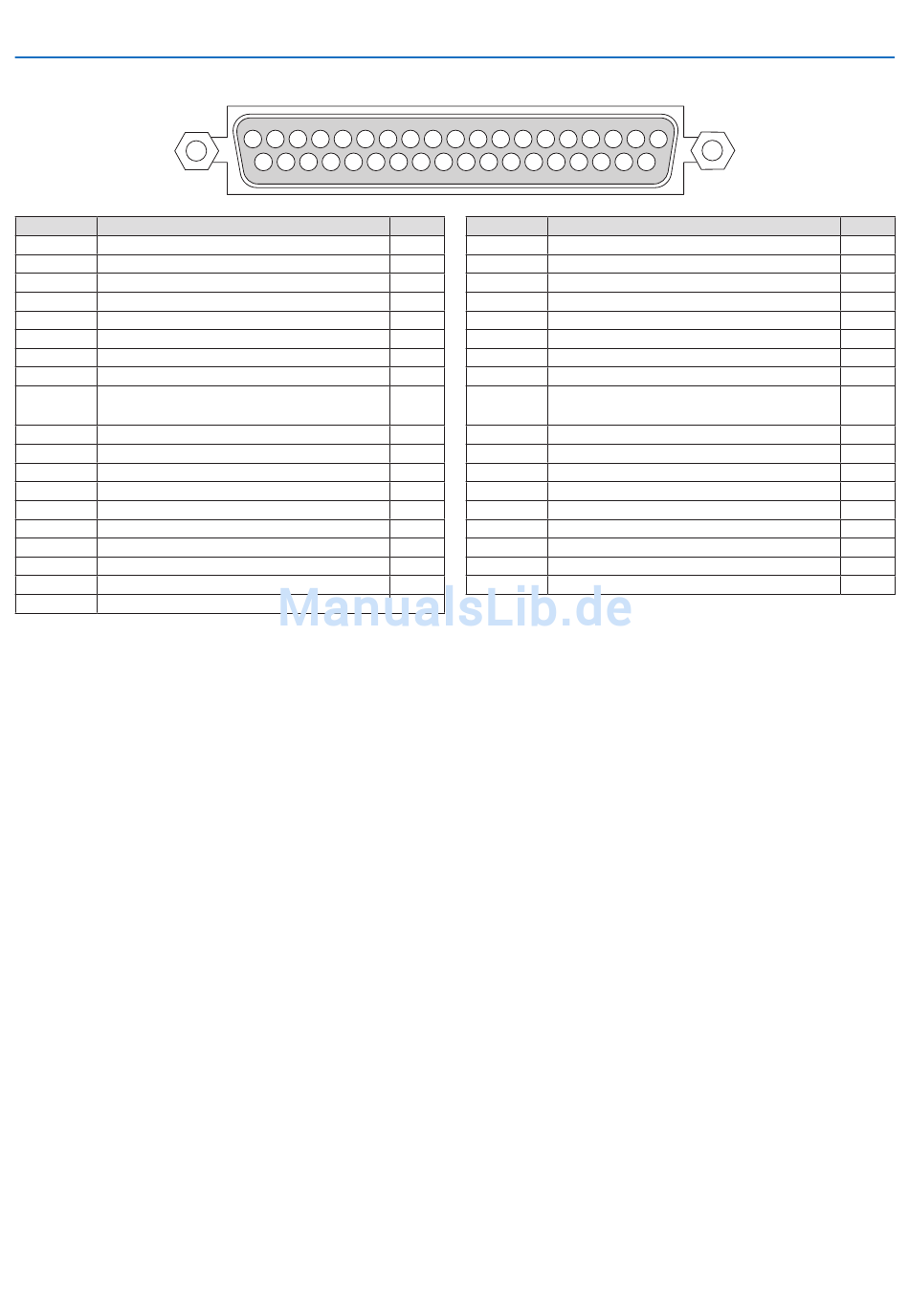

GP-E/A-Anschluss (Externe Steuerung) (D-sub 37-polig)
Stift-Nr. Signalbezeichnung
1 reserviert
2 reserviert
3 reserviert
4 reserviert
5 EXT_GPIN1+ (Steuerung)
6 EXT_GPIN2+ (Steuerung)
7 EXT_GPIN3+ (Steuerung)
8 EXT_GPIN4+ (Steuerung)
9 GPOUT1+ (Externe 3D L/R-Ausga-
bereferenz +)
10 reserviert
11 reserviert
12 reserviert
13 reserviert
14 reserviert
15 reserviert
16 reserviert
17 NC (nicht angeschlossen)
18 GND
19 GND
19 18 17 16 15 14 13 12 11 10
37 26 35 34 33 32 31 30 29 28 27 26 25 24 23 22 21 20
E/A
IN
IN
IN
IN
IN
IN
OUT
OUT
OUT
OUT
OUT
OUT
OUT
OUT
—
PWR
PWR
9 8 7 6 5 4
Stift-Nr.
20 reserviert
21 reserviert
22 reserviert
23 reserviert
24 EXT_GPIN1- (Steuerung)
25 EXT_GPIN2- (Steuerung)
26 EXT_GPIN3- (Steuerung)
27 EXT_GPIN4- (Steuerung)
28 GPOUT1- (Externe 3D L/R-Ausgabe-
referenz -)
29 reserviert
30 reserviert
31 reserviert
32 reserviert
33 reserviert
34 reserviert
35 reserviert
36 NC (nicht angeschlossen)
37 GND
172
3 2 1
Signalbezeichnung
9. Anhang
E/A
IN
IN
IN
IN
IN
IN
IN
IN
OUT
OUT
OUT
OUT
OUT
OUT
OUT
OUT
-
PWR
