Konstruktion und Herstellungsbedingungen für den Projektorständer
Bitte beauftragen Sie einen Anbieter für Installationsservices (kostenpflichtig) für die Konstruktion und Herstellung
eines kundenspezifischen Ständers. Bitte stellen Sie sicher, dass der Ständer den folgenden Bedingungen entspricht:
•
Auf jeder Seite befindet sich ein Lufteinlass und auf der Rückseite ein Luftauslass. Diese sollten nicht blockiert
werden. Sorgen Sie außerdem für ausreichend Platz für eine einfache Abnahme der Filterabdeckung für die Fil-
terreinigung.
•
Nehmen Sie die Höheneinsteller oder die Projektorgriffe ab, falls sie den Ständer berühren. Drehen Sie zum Ab-
nehmen des Höheneinstellers den Höheneinsteller und schrauben Sie die Griff-Befestigungsschrauben ab, um
den Griff abzunehmen.
•
Befestigen Sie den Ständer an den Deckenhalterungsschraublöchern (6 Stellen) an der Projektorunterseite.
Abmessungen des Schraublochs: für M6-Schraube maximale Tiefe 10 mm (berechnen Sie die Schraubenlänge
je nach Ständerkonstruktion)
•
Horizontaler Einstellmechanismus (z. B. Schrauben und Muttern an 4 Stellen)
•
Vergewissern Sie sich, den Ständer so zu konstruieren, dass er nicht leicht herunterfällt.

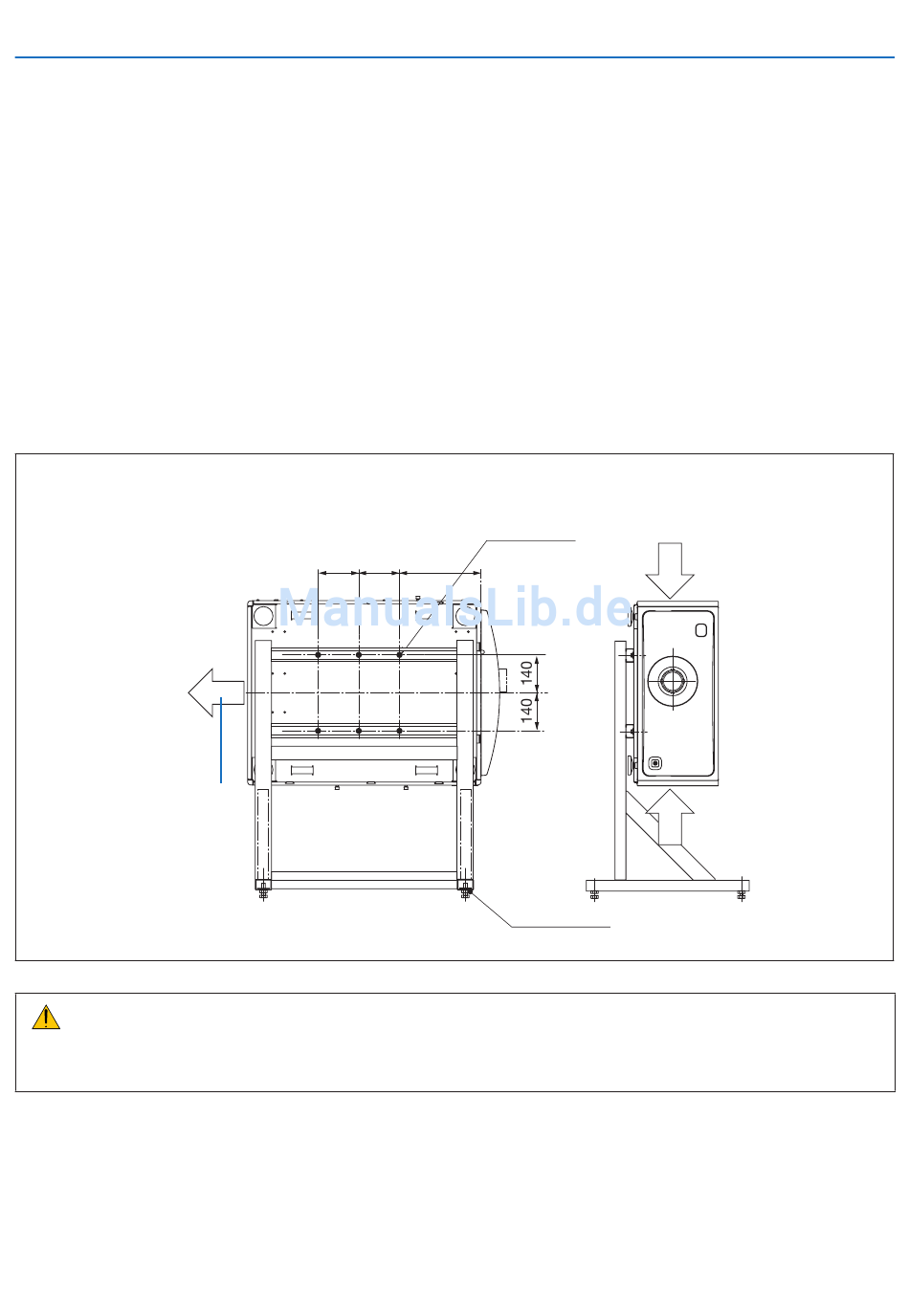

Referenzzeichnungen
* Abbildung, die die Abmessungen und Bedingungen darstellt (kein tatsächlicher Konstruktionsbauplan).
(Einheit: mm)
Lüftungsauslass
VORSICHT
•
Bewegen Sie den Projektor unbedingt nur mit mindestens vier Personen. Wenn Sie versuchen, den Projektor
alleine zu bewegen, könnten Sie sich am Rücken verletzen oder andere Verletzungen erleiden.
6 - M6-Schraube
150 150
300
[Seitenansicht]
141
6. Anschließen an andere Geräte
Horizontaler Einsteller
[Vorderansicht]
Lufteinlass
Lufteinlass
