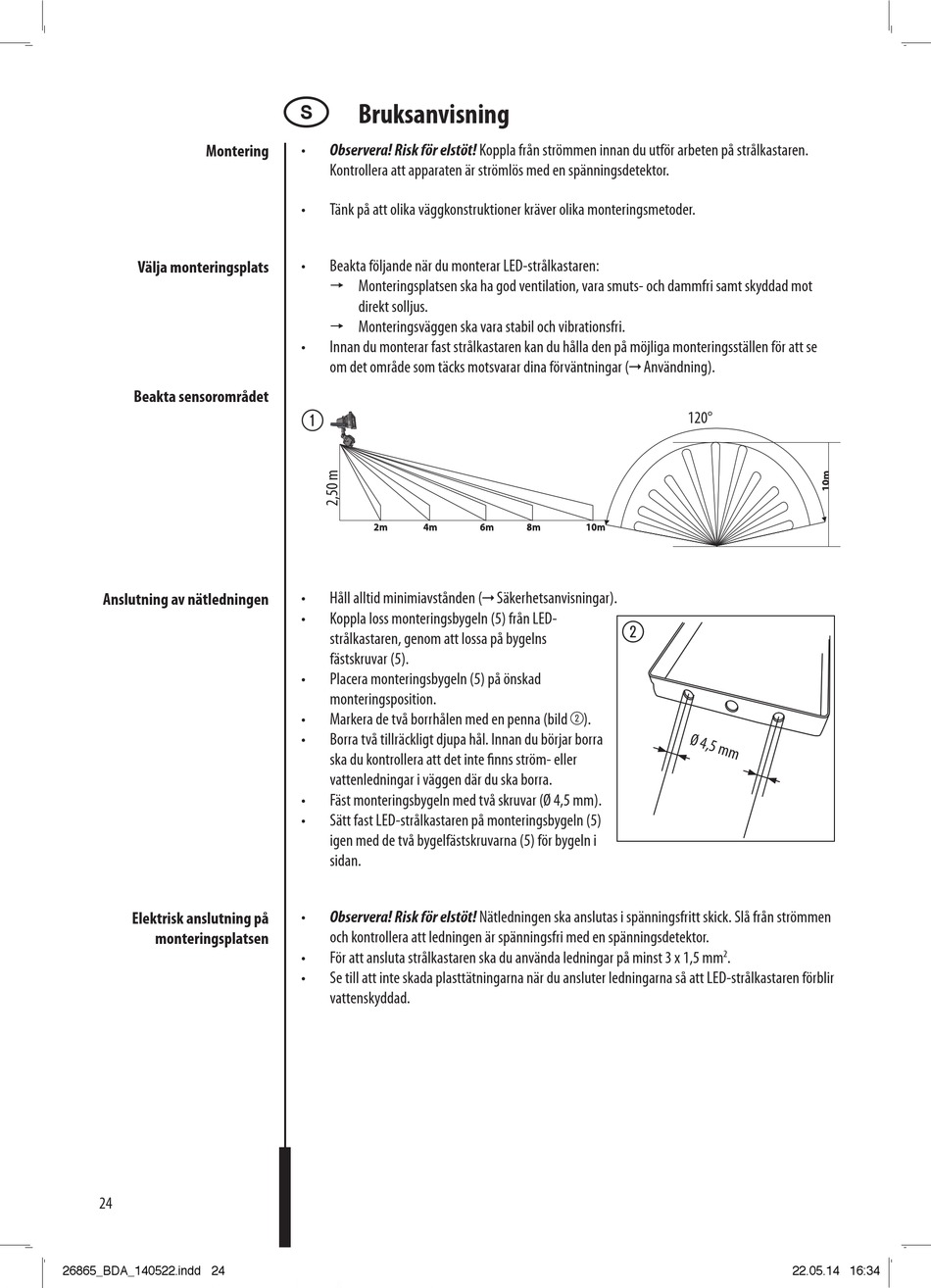

Montering
Välja monteringsplats
Beakta sensorområdet
Anslutning av nätledningen
Elektrisk anslutning på
monteringsplatsen
24
26865_BDA_140522.indd 24
26865-09 (Multi).indd 24
U Bruksanvisning
• Observera! Risk för elstöt! Koppla från strömmen innan du utför arbeten på strålkastaren.
Kontrollera att apparaten är strömlös med en spänningsdetektor.
• Tänk på att olika väggkonstruktioner kräver olika monteringsmetoder.
• Beakta följande när du monterar LED-strålkastaren:
p Monteringsplatsen ska ha god ventilation, vara smuts- och dammfri samt skyddad mot
direkt solljus.
p Monteringsväggen ska vara stabil och vibrationsfri.
• Innan du monterar fast strålkastaren kan du hålla den på möjliga monteringsställen för att se
om det område som täcks motsvarar dina förväntningar ( Användning).
1
• Håll alltid minimiavstånden ( Säkerhetsanvisningar).
• Koppla loss monteringsbygeln (5) från LED-
strålkastaren, genom att lossa på bygelns
fästskruvar (5).
• Placera monteringsbygeln (5) på önskad
monteringsposition.
• Markera de två borrhålen med en penna (bild 2).
• Borra två tillräckligt djupa hål. Innan du börjar borra
ska du kontrollera att det inte finns ström- eller
vattenledningar i väggen där du ska borra.
• Fäst monteringsbygeln med två skruvar (Ø 4,5 mm).
• Sätt fast LED-strålkastaren på monteringsbygeln (5)
igen med de två bygelfästskruvarna (5) för bygeln i
sidan.
• Observera! Risk för elstöt! Nätledningen ska anslutas i spänningsfritt skick. Slå från strömmen
och kontrollera att ledningen är spänningsfri med en spänningsdetektor.
• För att ansluta strålkastaren ska du använda ledningar på minst 3 x 1,5 mm
• Se till att inte skada plasttätningarna när du ansluter ledningarna så att LED-strålkastaren förblir
vattenskyddad.
120°
2
.
2
