Montaggio
Scelta del luogo di
montaggio
Campo del sensore
Collegamento del cavo di
Collegamento elettrico sul
luogo di montaggio
14
26865_BDA_140522.indd 14
26865-09 (Multi).indd 14

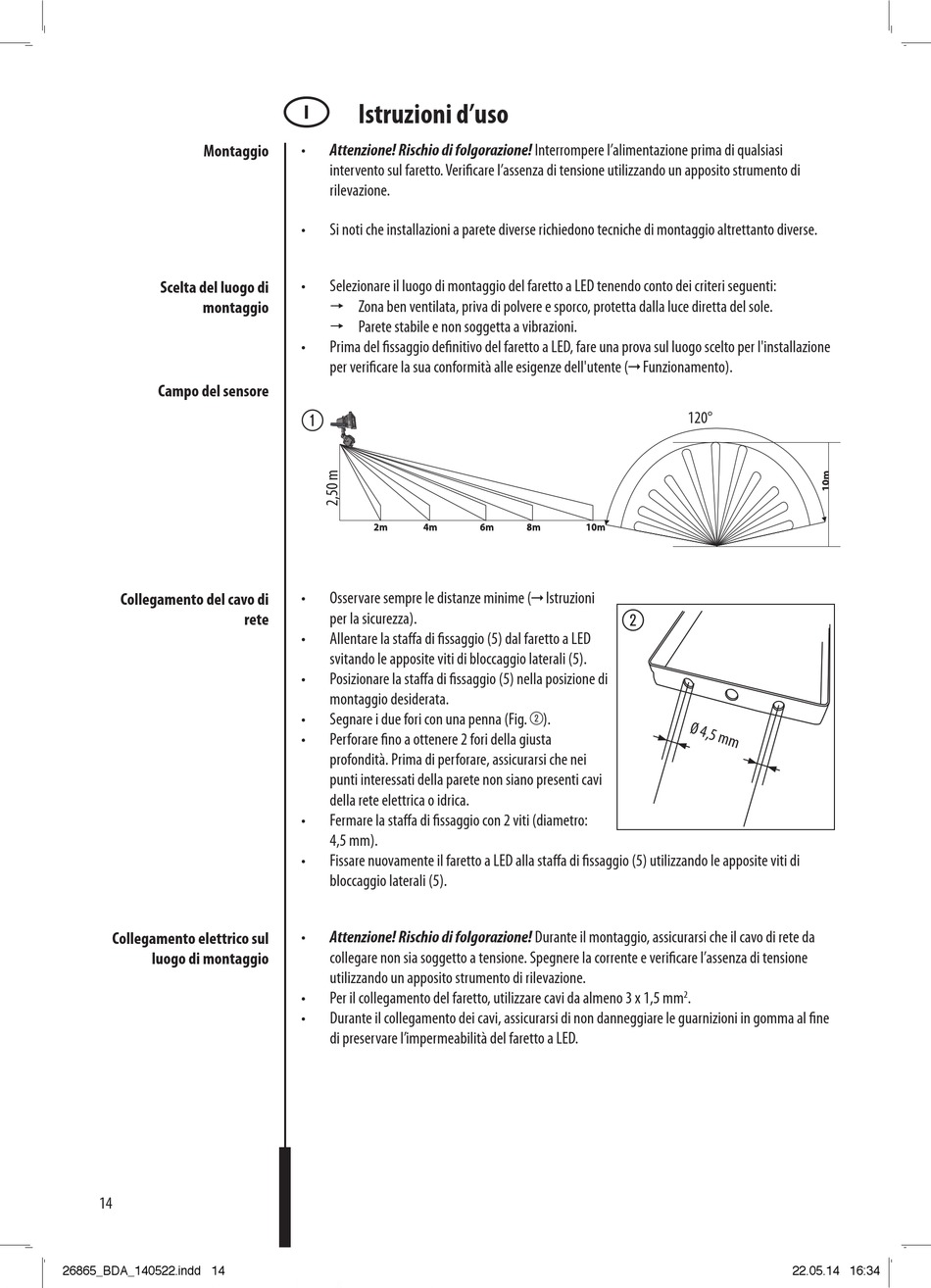

C Istruzioni d'uso
• Attenzione! Rischio di folgorazione! Interrompere l'alimentazione prima di qualsiasi
intervento sul faretto. Verificare l'assenza di tensione utilizzando un apposito strumento di
rilevazione.
• Si noti che installazioni a parete diverse richiedono tecniche di montaggio altrettanto diverse.
• Selezionare il luogo di montaggio del faretto a LED tenendo conto dei criteri seguenti:
p Zona ben ventilata, priva di polvere e sporco, protetta dalla luce diretta del sole.
p Parete stabile e non soggetta a vibrazioni.
• Prima del fissaggio definitivo del faretto a LED, fare una prova sul luogo scelto per l'installazione
per verificare la sua conformità alle esigenze dell'utente ( Funzionamento).
1
• Osservare sempre le distanze minime ( Istruzioni
rete per la sicurezza).
• Allentare la staffa di fissaggio (5) dal faretto a LED
svitando le apposite viti di bloccaggio laterali (5).
• Posizionare la staffa di fissaggio (5) nella posizione di
montaggio desiderata.
• Segnare i due fori con una penna (Fig. 2).
• Perforare fino a ottenere 2 fori della giusta
profondità. Prima di perforare, assicurarsi che nei
punti interessati della parete non siano presenti cavi
della rete elettrica o idrica.
• Fermare la staffa di fissaggio con 2 viti (diametro:
4,5 mm).
• Fissare nuovamente il faretto a LED alla staffa di fissaggio (5) utilizzando le apposite viti di
bloccaggio laterali (5).
Attenzione! Rischio di folgorazione! Durante il montaggio, assicurarsi che il cavo di rete da
•
collegare non sia soggetto a tensione. Spegnere la corrente e verificare l'assenza di tensione
utilizzando un apposito strumento di rilevazione.
• Per il collegamento del faretto, utilizzare cavi da almeno 3 x 1,5 mm
• Durante il collegamento dei cavi, assicurarsi di non danneggiare le guarnizioni in gomma al fine
di preservare l'impermeabilità del faretto a LED.
120°
2
.
2
