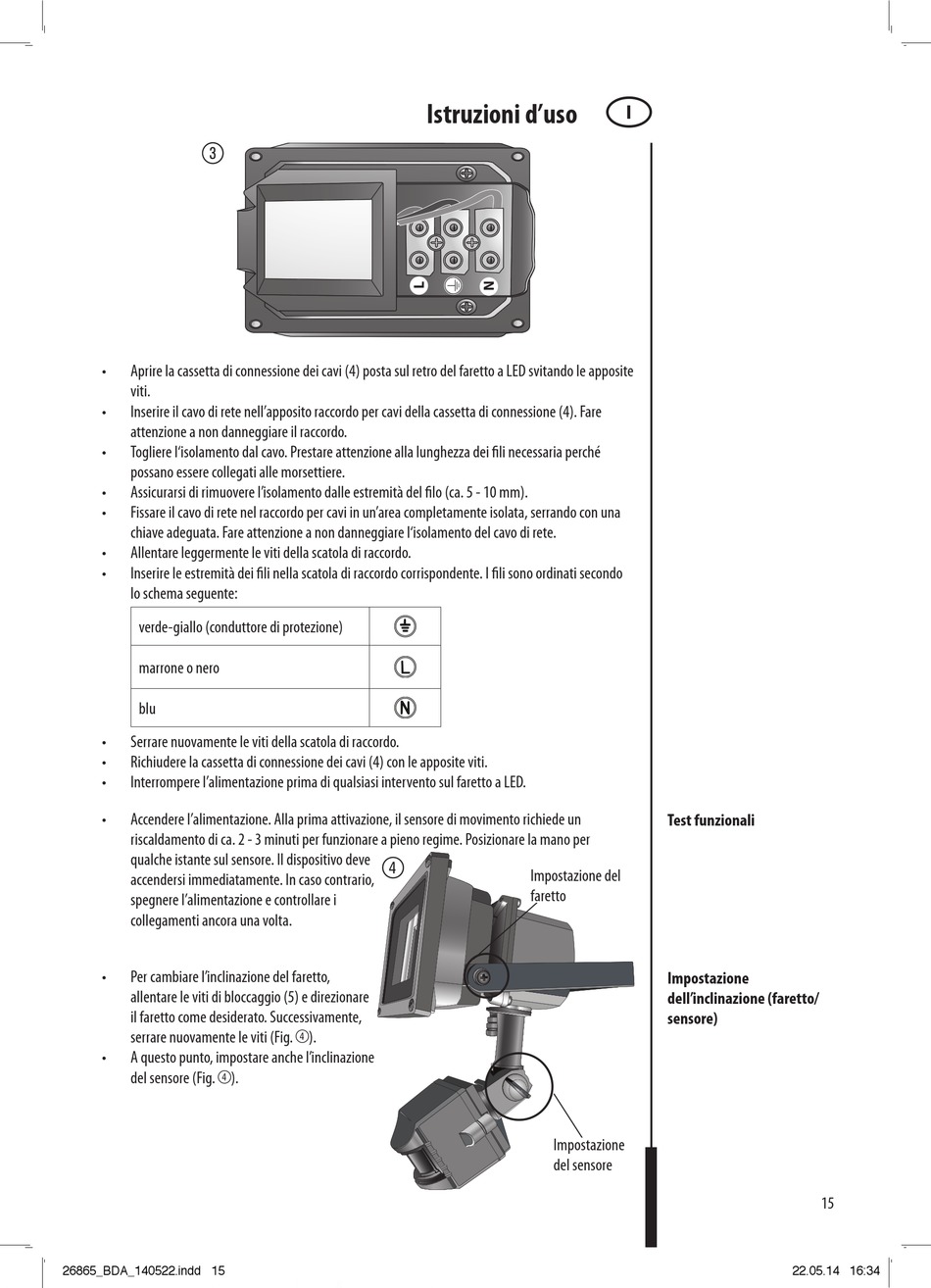

Unitec 111J20-2 Gebrauchsanweisung Seite 15

3
• Aprire la cassetta di connessione dei cavi (4) posta sul retro del faretto a LED svitando le apposite
viti.
• Inserire il cavo di rete nell'apposito raccordo per cavi della cassetta di connessione (4). Fare
attenzione a non danneggiare il raccordo.
• Togliere l'isolamento dal cavo. Prestare attenzione alla lunghezza dei fili necessaria perché
possano essere collegati alle morsettiere.
• Assicurarsi di rimuovere l'isolamento dalle estremità del filo (ca. 5 - 10 mm).
• Fissare il cavo di rete nel raccordo per cavi in un'area completamente isolata, serrando con una
chiave adeguata. Fare attenzione a non danneggiare l'isolamento del cavo di rete.
• Allentare leggermente le viti della scatola di raccordo.
• Inserire le estremità dei fili nella scatola di raccordo corrispondente. I fili sono ordinati secondo
lo schema seguente:
verde-giallo (conduttore di protezione)
marrone o nero
blu
• Serrare nuovamente le viti della scatola di raccordo.
• Richiudere la cassetta di connessione dei cavi (4) con le apposite viti.
• Interrompere l'alimentazione prima di qualsiasi intervento sul faretto a LED.
• Accendere l'alimentazione. Alla prima attivazione, il sensore di movimento richiede un
riscaldamento di ca. 2 - 3 minuti per funzionare a pieno regime. Posizionare la mano per
qualche istante sul sensore. Il dispositivo deve
accendersi immediatamente. In caso contrario,
spegnere l'alimentazione e controllare i
collegamenti ancora una volta.
• Per cambiare l'inclinazione del faretto,
allentare le viti di bloccaggio (5) e direzionare
il faretto come desiderato. Successivamente,
serrare nuovamente le viti (Fig. 4).
• A questo punto, impostare anche l'inclinazione
del sensore (Fig. 4).
26865_BDA_140522.indd 15
26865-09 (Multi).indd 15
Istruzioni d'uso
4
Impostazione del
faretto
Impostazione
del sensore
C
Test funzionali
Impostazione
dell'inclinazione (faretto/
sensore)
