Inhalt 1. Allgemeine Informationen 1-1. Produktvorstellung ................1-2. -
Seite 3: Allgemeine Informationen

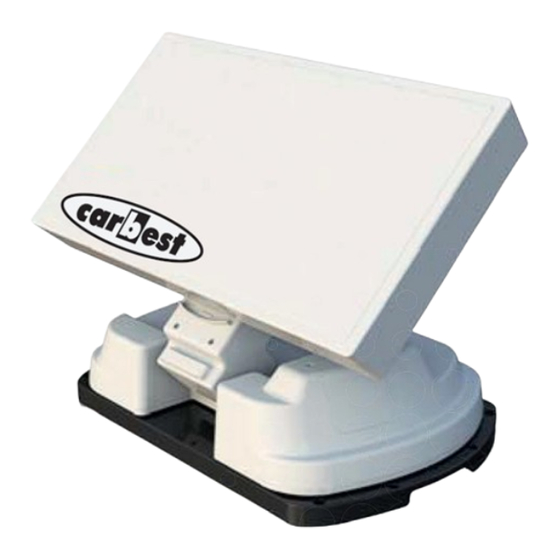

Ihr SNIPE ist ein intelligentes Satellitenempfangssystem, das sich automatisch auf die gespeicherten Satelliten ausrichten kann, sofern es sich in der Ausleuchtzone befindet. Dank seiner innovativen Technologie lässt sich SNIPE auf nahezu jedem Fahrzeug problem- los und einfach montieren. Da die Nachführfunktion mit einer schlanken und agilen Antenne durchgeführt wird, weist SNIPE einen geringen Platzbedarf auf. -
Seite 4: Bestimmungsgemäße Verwendung
Das Gerät sollte nur auf einem festen Fahrzeugdach/-boden installiert und betriebt werden, das/der eine ausreichende Stabilität aufweist. • Falls SNIPE auf einem Fahrzeug angebracht ist, ist es zu vermeiden, das Fahrzeug in einer Bürstenwaschanlage, Waschstraße oder mit Hochdruckreinigern zu waschen. -
Seite 5: Sicherheitsanweisungen
1-3. Sicherheitsanweisungen Um einen einwandfreien Betrieb des SNIPE zu gewährleisten, müssen Sie sich vergewissern, dass alle Komponenten gemäß der vorliegenden Anleitung richtig angeschlossen sind. Wenn das System ordnungsgemäß installiert ist, nimmt die Antenne automatisch ihre vorgesehene Ruheposition an, sobald es eingeschaltet wird. Falls die Antenne nicht vollständig eingefahren wird oder aufgrund Fehler nicht eingefahren werden kann, haben Sie die Verantwortung, sich zu vergewissern, dass die Antenne sicher und ordnungsgemäß... -
Seite 6: Verpackungsinhalt
2. Verpackungsinhalt 2-1. Lieferumfang Empfängerkabel Haupteinheit Controller Controller halterung (12m - Graue Farbe) Controllerkabel Betriebsanleitung Transportkoffer (12m - Schwarze Farbe) camping-zubehör Option Kabelhalter Kabelverschraubung Kabelverschraubung Gummi Adapter Zigarettenanzünder-Kabel Inbusschlüssel Befestigungsplatte M6 × 8 , M4 × 16, M4 ×20... -
Seite 7: Teilebezeichnung
2-2. Teilebezeichnung Haupteinheit Neigung/Drehung : -60° ~ +60° Erhebung : 15° ~ 90° Hauptteil : 360° Drehung Befestigungsplatte : Stoßdämpfender Schaumstoff zum Anbau an Wohnmobile/-wagen Sockel Zum Satellitenempfänger Zum Controller Controller GPS-Statusanzeige Netzschalter HOME-Statusanzeige Halterung Satellitenanzeige leuchtet auf HOME-Taste Zur Haupteinheit Satelliten Auf/Ab-Tasten USB-Anschluss : Für das Firmware-Update... -
Seite 8: Bedienungsanweisungen
3. Bedienungsanweisungen 3-1. Anschlussdiagramm Haupteinheit Fernseher Empfänger Empfängerkabel (Graue Farbe) Controller Controller Adapter oder Zigarettenanzünder Verbinden Sie die Antenne mit dem controller über das schwarze controllerkabel. Beim Anschließen müssen Sie auf die Beschriftung und die Farbe der Kabel achten, weil die beiden Kabel die gleiche Form aufweisen. -
Seite 9: Funkti
3-2. Funktionsbeschreibung A. Inbetriebnahme Funktion Beschreibung Bedienung Wenn alle Kabel fertig angeschlossen sind, schalten Sie den Netzschalter Netzschalter auf der Geräteoberseite ein. Wenn sich die Antenne in der Parkposition befindet, HOME-Statusanzeige leuchtet die „HOME-Statusanzeige“ auf, die eine Betriebs- leuchtet auf bereitschaft anzeigt. -
Seite 10: Umschalten Zwischen Satelliten
Funktion Beschreibung Bedienung Die GPS-LED bestätigt die Bestimmung der aktuellen Position über 24 GPS-Satelliten. Wenn SNIPE die GPS-Signale identifiziert, leuchtet die GPS-LED unabhängig vom Betriebszustand der Antenne auf. GPS trägt zur Beschleunigung des Suchvorgangs und zum GPS-Anzeige Auffangen des besten Satellitensignals bei, sodass SNIPE den benötigten Erhebungs- und Azimutwinkel besser... -
Seite 11: Kurzanleitung
Wenn die Satelliten-Anzeige aufleuchtet, können Sie Ihr Satellitenfernsehen genießen. Achtung Wenn Sie ein Fahrzeug mit SNIPE in Gang setzen, müssen Sie sich stets vergewissern, dass sich die Antenne in Parkposition befindet. Hinweis Wenn Sie das Gerat zu Hause betreiben mochten, mussen Sie sich einen Netzadapter mit einer Ausgangsspannung/-leistung von 18V/3,33A besorgen. -
Seite 12: Program-Update
4. Program-Update 4-1. Anschlussdiagramm für das Update “Der USB-Anschluss ist nur für das Firmware-Update vorgesehen” Haupteinheit Controller Controller Typ B Adapter oder Zigarettenanzünder USB-Kabel Typ A Einfach den Controller mit einem PC per USB-Kabel verbinden. Das USB-Kabel ist im Lieferumfang nicht enthalten. -
Seite 13: Update-Vorgang
4-2. Update-Vorgang Halten Sie mit Hilfe des SNIPE Update-Programms die Satellitendaten Ihres SNIPE stet aktuell. Aktualisieren der Daten der von Ihnen gespeicherten 9 Satelliten. ① Laden Sie das SNIPE Update-Programm von unserer Website (www.self-sat.com) runter. ② Laden Sie die aktuellen Satellitendaten von unserer Website auf Ihren PC runter ③... - Seite 14 ⑥ Wenn der Ordner geöffnet ist, wählen Sie die Datei aus und klicken Sie den OK-Schalter an. ⑦ Die Daten der von Ihnen gespeicherten 9 Satelliten sind nicht sichtbar, sodass Sie die Daten nicht ändern können.
- Seite 15 ⑧ Prüfen Sie, welcher Anschluss gerade geöffnet ist, und klicken Sie den OK-Schalter an. ⑨ Wenn der SENDEN-Schalter aktiviert ist, klicken Sie ihn an. ⑩ Warten, bis grüne Balken erreicht bis zum Ende.
- Seite 16 ⑪ Wenn der grüne Balken das Ende erreicht und eine „Senden OK“ erscheint, ist der Update-Vorgang abgeschlossen. Aktualisieren der Benutzer 1, 2, 3 ① Neben Daten bereits gespeicherten 9 Satelliten können Sie unter Benutzer 1, 2 und 3 noch weitere Daten der gewünschten Satelliten speichern.
-
Seite 17: Störungsbehebung
5. Störungsbehebung Es gibt eine Reihe Ursachen, die die Signalempfangsqualität oder den Betrieb des SNIPE beeinträchtigen können. Der folgende Abschnitt befasst sich mit den häufigsten Ursachen und deren eventuellen Lösungen. A. Keine Reaktion, wenn der Controller eingeschaltet wird Sämtliche Anschlüsse erneut überprüfen. -
Seite 18: Technische Daten
6. Technische Daten 6-1. Abmessungen MAX 422mm MIN 188mm 188mm 126mm 454mm 316mm 6-2. Technische Daten Abmessungen 454 x 316 x 188 mm Haupteinheit / Komplettsatz (Tragbares System) / Gewicht 10Kg / 15.6Kg / 16.9Kg Komplettsatz (Wohnwagen/-mobil-Installation) Betriebsbedingung stationär Antennengewinn 33.7 dBi @ 12.7GHz Min EIRP 50 dBw...
