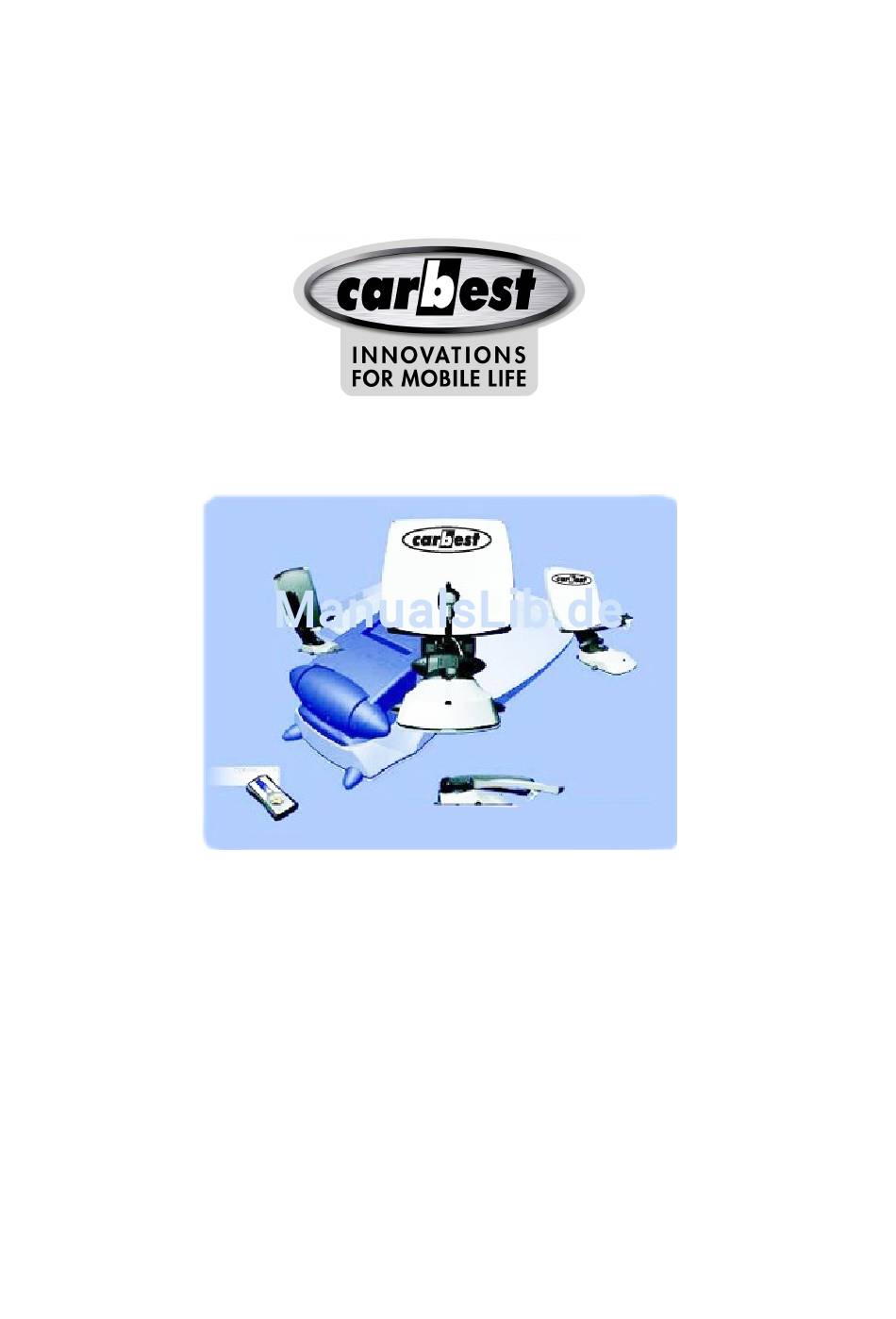

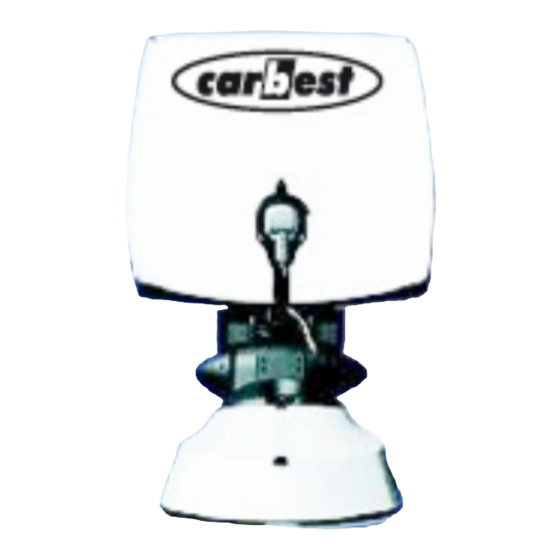

- Seite 1 Carbest Montageanleitung Digitale Satellitenantenne mit Bedienpult Montageanleitungen Modell: 49651 S. 1/13...
-
Seite 2: Inhaltsverzeichnis
Carbest Montageanleitung INHALTSANGABE Montageanleitung ....................2 Sicherheitsinformationen ................... 3 2.1. Verwendungszweck (vorgesehener Zweck) .................. 3 2.2. Sicherheit während der Montagearbeiten ..................3 2.3. Korrekte Montage und Sicherheit....................4 2.4. Klebstoff ............................4 2.5. Bestimmung bezüglich der Inbetriebnahme des Fahrzeugs............4 Zertifizierungen .................... -
Seite 3: Sicherheitsinformationen
Carbest Montageanleitung 2. Sicherheitsinformationen 2.1. Verwendungszweck (vorgesehener Zweck) Das Set Carbest wurde für den Empfang von digitalen Fernseh- und Radiosignalen über Satellit entwickelt. Dreheinheit ermöglicht Empfang Satellitenfernseh- – Satellitenradiosignalen innerhalb eines Frequenzbereiches von 10,70GHz und 12,75GHz. Eine jegliche anderweitige Verwendung führt zum sofortigen Verlust der rechtlichen und/oder kommerziellen Garantie. -
Seite 4: Korrekte Montage Und Sicherheit
Carbest Montageanleitung 2.3. Korrekte Montage und Sicherheit Wesentliche Sicherheitsfaktoren sind die sachgemäße Ausführung der Montagearbeiten und die sachgemäße Herstellung der Stromverbindungen, ebenso wie die vorgeschriebene Ausrichtung Dreheinheit Fahrtrichtung (Parkposition). Befolgen gewissenhaft Montagebedingungen und –verfahren. Veränderungen an der Elektroanlage des Fahrzeuges dürfen ausschließlich von qualifiziertem Personal vorgenommen werden. -
Seite 5: Auspackung Und Vorbereitung
Carbest Montageanleitung Datenkabel (5 m) zur Verbindung mit dem Steuergerät Koaxialkabel (1,5 m) zur Verbindung mit einem Satellitenempfänger Montageanweisungen Betriebsanleitungen Satellitenempfänger C.I. (nur für MSP-C) 5. Auspackung und Vorbereitung Bewahren Originalverpackung auf, ansonsten Erforderlichkeit Zurückschickens Anlage für eine Reparatur etwaige Transportschäden... -
Seite 6: Montage Der Trägerplatte
Es ist unbedingt erforderlich, das Fahrzeugdach mit einer Linie zu markieren, um die Möglichkeit der Montage der Trägerplatte in eine falsche Richtung auszuschließen. Die Antenne Carbest kann nur in eine Richtung montiert werden, so dass der Illuminator auf die Rückseite des Fahrzeuges gerichtet ist. -
Seite 7: Montage Des Systems
Carbest Montageanleitung Trennen Sie das System von der Trägerplatte, indem Sie die vier Muttern lösen. Die Trägerplatte ist mit im Handel erhältlichem Silikonkleber auf das Fahrzeugdach zu kleben. Verwenden Sie zur Reinigung der Platte und des Fahrzeugdaches ein vom Hersteller des Silikonklebers empfohlenes Reinigungsmittel (z.B. -
Seite 8: Stromversorgung
Carbest Montageanleitung c) Sollte das mitgelieferte Kabel zu lang sein, kann es nahe des Steuergerätes aufgerollt werden. 6.7. Stromversorgung Das System muss angemessen mit Strom gespeist werden. a) Das System muss mit einer Spannung von 12V gespeist werden. b) Schließen Sie das Stromkabel direkt an die Pole der Batterie an und vermeiden Sie somit die Speisung des Systems durch Kabel, die bereits einer anderen Benutzung gewidmet sind. -
Seite 9: Schutzstromkreis
Carbest Montageanleitung Das System führt einen Selbsttest durch, sobald es korrekt an die Speisungsquelle angeschlossen ist. Sollte auf dem Display eine Fehlermeldung erscheinen, schlagen Sie die Ursachen dafür im Handbuch nach. 6.8. Schutzstromkreis WICHTIG Verbinden Sie das gelbe Kabel mit +15 zur Speisung der Tafel oder mit D+ des laufenden Motors, um zu vermeiden, dass das Fahrzeug unbeabsichtigt bei ausgefahrener Antenne in Fahrt gesetzt wird.
