DINO 135TB

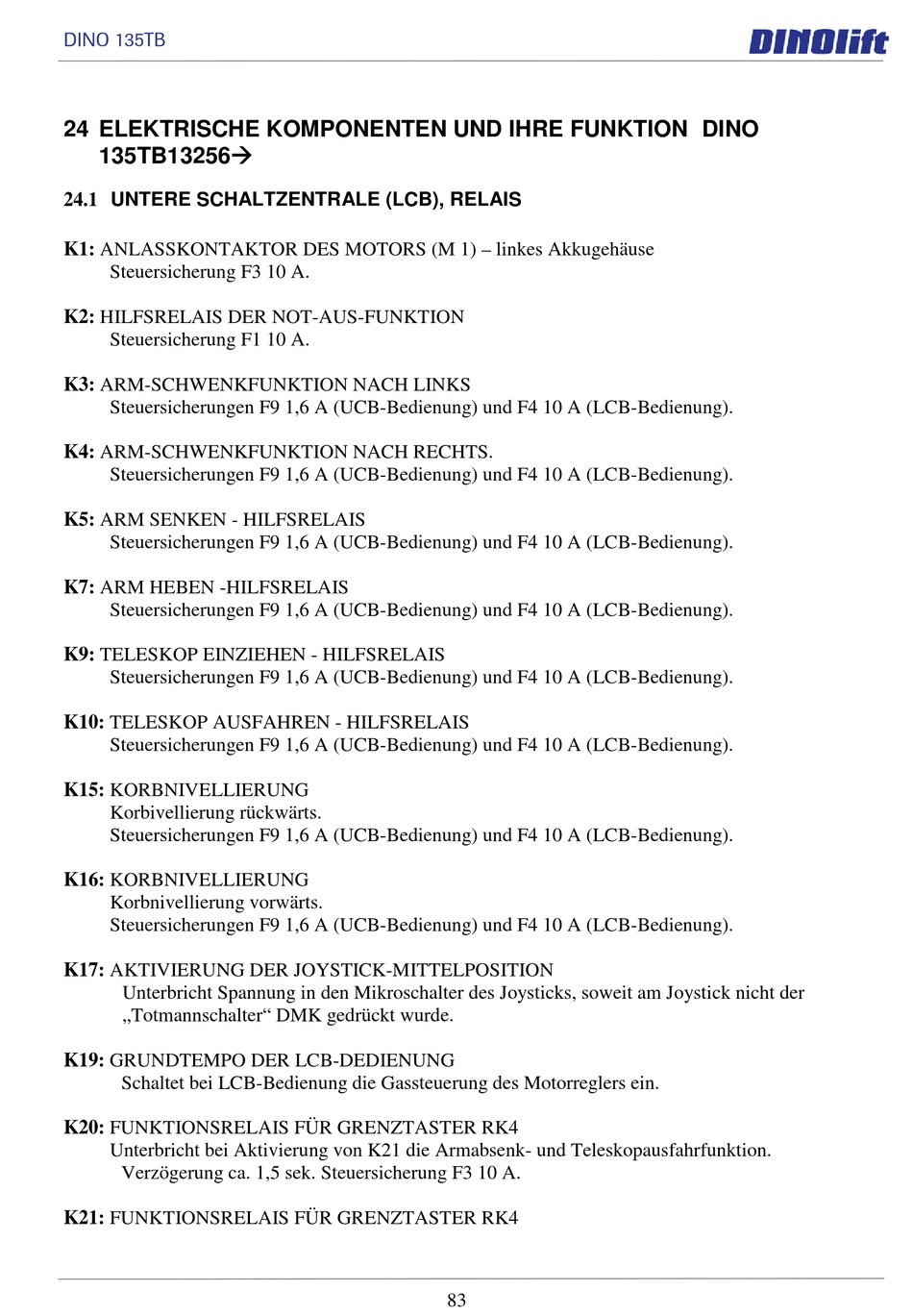

24 ELEKTRISCHE KOMPONENTEN UND IHRE FUNKTION DINO
135TB13256

24.1 UNTERE SCHALTZENTRALE (LCB), RELAIS

K1: ANLASSKONTAKTOR DES MOTORS (M 1) – linkes Akkugehäuse
Steuersicherung F3 10 A.
K2: HILFSRELAIS DER NOT-AUS-FUNKTION
Steuersicherung F1 10 A.
K3: ARM-SCHWENKFUNKTION NACH LINKS
Steuersicherungen F9 1,6 A (UCB-Bedienung) und F4 10 A (LCB-Bedienung).
K4: ARM-SCHWENKFUNKTION NACH RECHTS.
Steuersicherungen F9 1,6 A (UCB-Bedienung) und F4 10 A (LCB-Bedienung).
K5: ARM SENKEN - HILFSRELAIS
Steuersicherungen F9 1,6 A (UCB-Bedienung) und F4 10 A (LCB-Bedienung).
K7: ARM HEBEN -HILFSRELAIS
Steuersicherungen F9 1,6 A (UCB-Bedienung) und F4 10 A (LCB-Bedienung).
K9: TELESKOP EINZIEHEN - HILFSRELAIS
Steuersicherungen F9 1,6 A (UCB-Bedienung) und F4 10 A (LCB-Bedienung).
K10: TELESKOP AUSFAHREN - HILFSRELAIS
Steuersicherungen F9 1,6 A (UCB-Bedienung) und F4 10 A (LCB-Bedienung).
K15: KORBNIVELLIERUNG
Korbivellierung rückwärts.
Steuersicherungen F9 1,6 A (UCB-Bedienung) und F4 10 A (LCB-Bedienung).
K16: KORBNIVELLIERUNG
Korbnivellierung vorwärts.
Steuersicherungen F9 1,6 A (UCB-Bedienung) und F4 10 A (LCB-Bedienung).
K17: AKTIVIERUNG DER JOYSTICK-MITTELPOSITION
Unterbricht Spannung in den Mikroschalter des Joysticks, soweit am Joystick nicht der
„Totmannschalter" DMK gedrückt wurde.
K19: GRUNDTEMPO DER LCB-DEDIENUNG
Schaltet bei LCB-Bedienung die Gassteuerung des Motorreglers ein.
K20: FUNKTIONSRELAIS FÜR GRENZTASTER RK4
Unterbricht bei Aktivierung von K21 die Armabsenk- und Teleskopausfahrfunktion.
Verzögerung ca. 1,5 sek. Steuersicherung F3 10 A.
K21: FUNKTIONSRELAIS FÜR GRENZTASTER RK4
83
