2. Bedienelemente und Anschlüsse

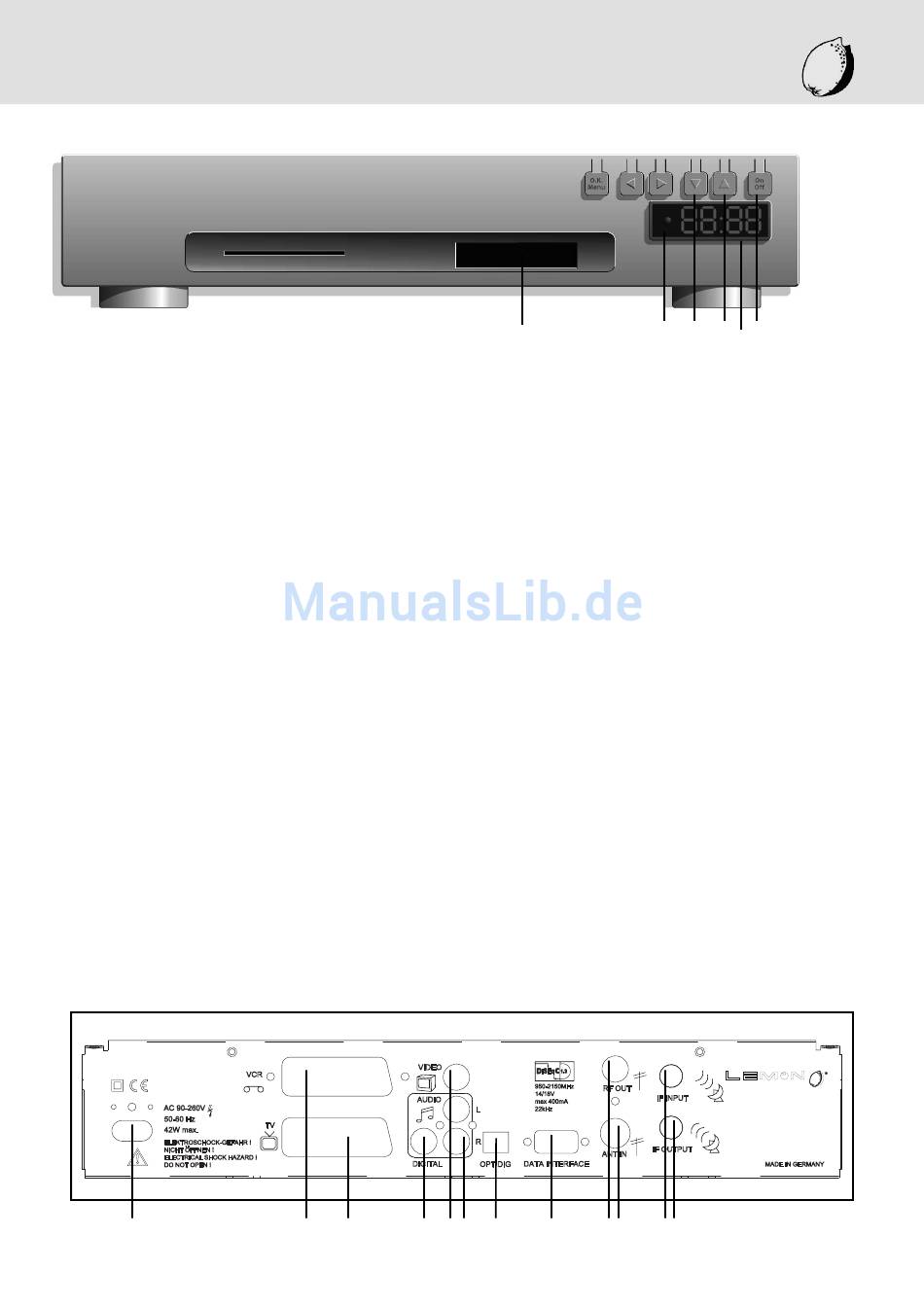

Ansicht Vorderseite (offene Blende)
Bedienelemente an der Gerätefront
(bei offener Geräteblende)
1 Common Interface
Zwei Einschubschächte für Erweiterungsmo-
dule (z. B. für Pay-TV-Empfang)
(nur beim Modell Lemon 07 CI vorhanden)
2 Infrarot-Empfänger
Empfängt die Signale der Fernbedienung
3 Programm plus
Nahbedientaste zum schnellen Durchzappen
4 Programm minus
Nahbedientaste zum schnellen Durchzappen
5 Standby-Taste
Ein-/Aus-Schalter
6 LED-Display (vierstellige 7-Segmentanzeige)
Zur Anzeige des Programmplatzes, Uhrzeit,
etc. Beispiele der möglichen Anzeigen:
12:00 aktuelle Uhrzeit
MENU das Bildschirmmenü ist aktiv
1304 TV- oder Radiokanal
Evt Timerplatz (Event)
Ansicht Rückseite
1
4
2 3 4 5 6
1
Anschlüsse auf der Geräterückseite
1 Netzanschluss
Stromanschluss (Netzkabel beiliegend)
2 VCR-Scart
Anschlussmöglichkeit eines Videorecorders
3 TV-Scart
Anschlussmöglichkeit eines Fernsehers
4 elektrischer Audio-Digitalausgang
(SPDIF Format)
5 Video-Ausgang (FBAS)
Anschlussmöglichkeit eines weiteren Bild-
Wiedergabe- oder -aufnahmegerätes
6 Audio-Ausgänge (L/R) Cinchbuchsen analog
für den Anschluss an die HiFi-Anlage
7 RS-232 Data Interface
Serielle Schnittstelle für Updates, etc.
8 RF Out
Signalausgang Hausantenne + UHF-Kanal (*)
9 RF In
SignaleIngang Hausantenne (*)
10 IF Input
Sat-ZF-Eingang, Ausgang der LNB-Span-
nungsversorgung und LNB-Steuersignale
(14/18 V, 22 kHz und DiSEqC)
11 IF Output
Sat-ZF-Ausgang zum Anschluss eines
weiteres, z. B. analogen Sat-Receivers
12 optischer Audio-Digitalausgang (*)
* nur optional bei bestimmten Gerätevarianten
12 7 8 9 10 11
2 3 4 5
6
