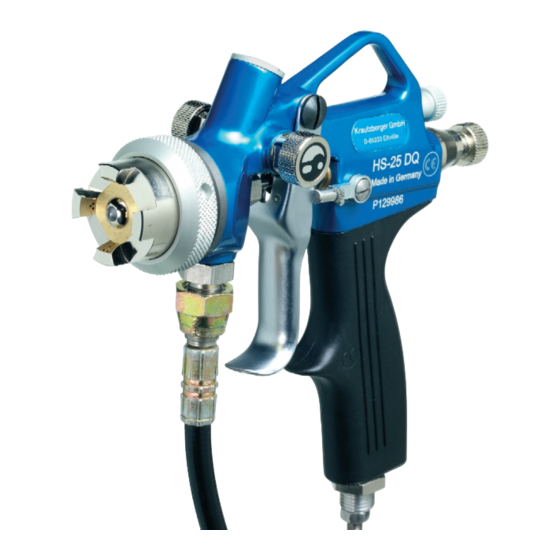

- Seite 1 Betriebsanleitung Spritzapparat HS-25 DQ DOK-327.doc Rev. 1 Artikel Nr. 200-0292 - Für künftige Verwendung aufbewahren -...
-
Seite 2: Inhaltsverzeichnis
Arbeitsdruck, daher geringe- rer Verschleiß an Pumpe und Pistole Die Verwendung von stark abrasiven, che- misch aggressiven, sehr heißen oder sehr geringere Rückstoßkräfte, daher ermü- kalten Beschichtungsstoffen darf nur in dungsfreies Arbeiten im Dauereinsatz Abstimmung mit der Fa. Krautzberger GmbH erfolgen! -
Seite 3: Bei Der Verwendung Von Gefahrstoffen
Bezeichnung Spritzapparat Dokumentation HS-25 DQ DOK-327.doc Rev. 1 Artikel 200-0292 Düsenabhängig können beim Arbeiten mit Lagern SIe keine brennbaren Stoffe, leere Spritzapparaten gehörschädigend hohe Beschichtungsstoffbehälter oder andere Schallpegel entstehen! Tragen Sie beim Materialien, die mit dem Beschichtungs- Arbeiten Gehörschutz! stoff in Berührung kamen (Papier, Lappen etc) innerhalb oder im Arbeitsbereich. -
Seite 4: Anschlüsse, Stellteile
Bezeichnung Spritzapparat Dokumentation HS-25 DQ DOK-327.doc Rev. 1 Artikel 200-0292 Anschlüsse, Stellteile Regler Sprühstrahl Feinregler Luftdruck Feinregler Nadelhub Druckluftanschluss Abzugsicherung Anschluss Beschichtungsstoff Regler Sprühstrahl max. 8,0bar Anschluss-Schema Öl- Wasserabscheider Druckluftregler Kugelhahn Spritzapparat max. 150bar Materialfilter Materialbehälter Pumpe, Druckerzeuger... -
Seite 5: Montage
Bezeichnung Spritzapparat Dokumentation HS-25 DQ Dok-327 Rev. 1 Artikel 090-3693 Führen die Versuche zu keinem befriedi- Montage genden Ergebnis, sollten die Versuche mit einer anderen Düsengröße wiederholt wer- Schließen Sie die Druckluftversorgung den. an der Schlauchtülle (4) an Reinigung Schließen Sie die Druckleitung des Be- schichtungsstoffes am Anschlussnippel Beachten Sie die Sicherheitshinweise Reinigungsmittel-Herstellers. -
Seite 6: Wartung
Material- und Luftdüsen nicht mit harten, scharfkantigen Gegenständen reinigen. (zur Düsenrei- nigung empfehlen wir unser Bürstenset) Gleitende Teile sollten regelmäßig gefettet werden. Für die zu fettenden Teile verwenden Sie am besten unser Krautzberger Spezialfett. Die Lieferung erfolgt in 250g Dosen. Ersatzteilliste Bezeichnung Art.Nr. -
Seite 7: Ersatzteilzeichnung
Bezeichnung Spritzapparat Dokumentation HS-25 DQ DOK-327.doc Rev. 1 Artikel 200-0292 Ersatzteilzeichnung 14 15 xxx = Teile leicht fetten 28 29 30 41 42 37 38 39 Technische Daten max. Beschichtungsstoffdruck 150bar max. Beschichtungsstofftemperatur (8h 43 °C Dauereinsatz) Luftdruck 4-8bar max. Lufttemperatur 43°C... -
Seite 8: Funktion
Spritzapparat Dokumentation HS-25 DQ DOK-327.doc Rev. 1 Artikel 200-0292 ONFORMITÄTSERKLÄRUNG CE Declaration of Conformity, Déclaration de conformité européenne, Declaración de conformi- dad CE gemäß Anhang II A der EG – Maschinenrichtlinie 98/37/EG in acc. with Annex II A of the EC Machine Directive 98/37/EC, Selon la directive européenne 98/37/CEE, annexe II A, relative aux machines, según Anexo II A de la Directiva sobre maquinaria CE 98/37/EG...
