Motor-Schneefräse
2,8 PS (2 kW)
46 cm Räumbreite
NX-5095-675

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für AGT NX-5095-675

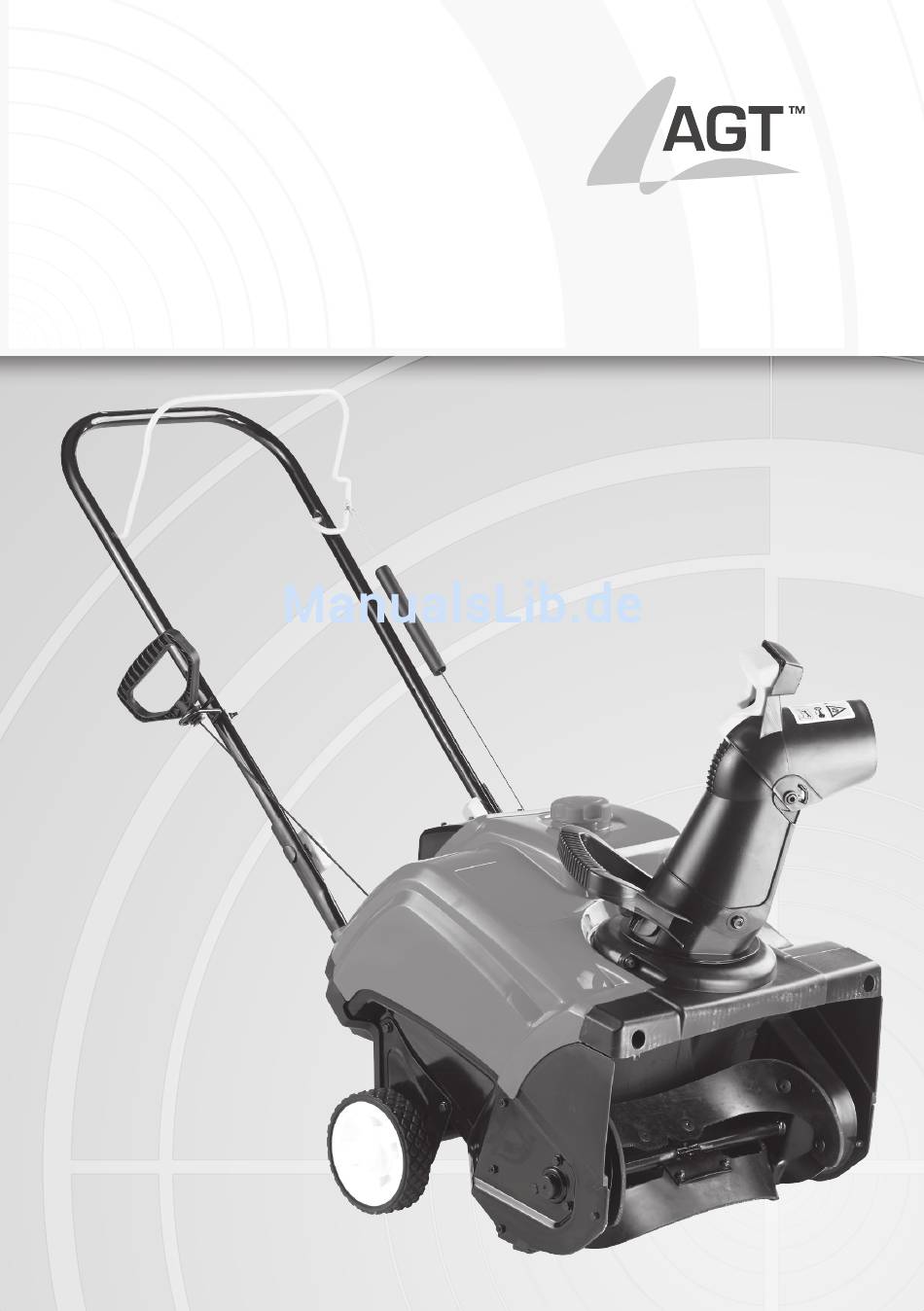

  • Seite 1 Motor-Schneefräse 2,8 PS (2 kW) 46 cm Räumbreite NX-5095-675...
  • Seite 2: Inhaltsverzeichnis

    INHALTSVERZEICHNIS Ihre neue Schneefräse �������������������������������������������������������������������������������������4 Lieferumfang ������������������������������������������������������������������������������������������������������������������������4 Zusätzlich benötigt ������������������������������������������������������������������������������������������������������������4 Einführung ����������������������������������������������������������������������������������������������������������������������������5 Wichtige Hinweise zu Beginn ��������������������������������������������������������������������������5 Besondere Sicherheitshinweise ����������������������������������������������������������������������6 Besondere Sicherheitshinweise ����������������������������������������������������������������������6 Vor dem Starten bitte beachten ������������������������������������������������������������������������������������6 Bei Betrieb und Wartung bitte beachten �������������������������������������������������������������������7 Erklärung der (Warn-)Symbole auf der Maschine ���������������������������������������������������9 Wichtige Hinweise zu Beginn ������������������������������������������������������������������������10 Allgemeine Sicherheitshinweise ���������������������������������������������������������������������������������10 Wichtige Hinweise zur Entsorgung ����������������������������������������������������������������������������10...
  • Seite 3 Verwendung ���������������������������������������������������������������������������������������������������18 Start vorbereiten ���������������������������������������������������������������������������������������������������������������18 Motorstart ���������������������������������������������������������������������������������������������������������������������������19 Arbeiten mit der Schneefräse ��������������������������������������������������������������������������������������20 Einen verstopften Auswurfkamin reinigen ������������������������������������������������������������ 22 Laufprobleme des Motors �������������������������������������������������������������������������������������������� 23 Probleme beim Betrieb ��������������������������������������������������������������������������������������������������24 Störungsbeseitigung �������������������������������������������������������������������������������������25 Zündkerze überprüfen �������������������������������������������������������������������������������������������������� 25 Öl wechseln ������������������������������������������������������������������������������������������������������������������������26 Anhang: Wartungsarbeiten ���������������������������������������������������������������������������27 Tank und Vergaser leeren ��������������������������������������������������������������������������������������������� 28 Antriebsriemen überprüfen�����������������������������������������������������������������������������������������...
  • Seite 4: Ihre Neue Schneefräse

    Bitte lesen Sie diese Bedienungsanleitung und befolgen Sie die aufgeführten Hinweise und Tipps, damit Sie Ihre neue Schneefrä- se optimal einsetzen können� Weitere Informationen finden Sie unter: www.agt-tools.de Klicken Sie einfach auf die Seite Antworten auf häufig gestellte Fragen! Lieferumfang •...
  • Seite 5: Einführung

    ACHTUNG! Ihre neue Schneefräse ist eine Maschine, die im Betrieb erhebliche Kräfte freisetzt und Ihre Aufmerksamkeit erfordert. Seien Sie in jedem Moment bei Vorbereitung und Betrieb voll konzentriert. Durch einen unüberleg- ten Umgang mit der Schneefräse können bei Ihnen oder Dritten jederzeit schwerste Verletzungen durch rotierende Teile, Stromschlag, Brand, Explosion oder durch aufgewirbelte Gegenstände (Schnee, Eis, Steine) entstehen.
  • Seite 6: Besondere Sicherheitshinweise

    Vor dem Starten bitte beachten 1� Der Benutzer haftet für Schäden, die durch den Einsatz des Gerätes an Dritten und deren Eigentum entstehen� 2� Überprüfen Sie die Maschine vor jedem Gebrauch: Führen Sie mindestens eine Sichtprüfung durch� 3� Betanken und betreiben Sie das Gerät niemals in Räumen, sondern nur im Freien bei ausreichender Lüftung�...
  • Seite 7: Bei Betrieb Und Wartung Bitte Beachten

    Bei Betrieb und Wartung bitte beachten ACHTUNG! Die Abgase Ihres Motorgerätes sind u.a. durch den Koh- lenmonoxidgehalt giftig und bei anhaltendem Einat- men krebserregend, erbgutschädigend oder tödlich. Verzichten Sie auf jegliches Starten des Motors in Räumen oder in schlecht belüfteten Außenbereichen. Wenn Sie durch ungünstigen Wind Auspuffgase einatmen, unterbrechen Sie bitte die Arbeit.
  • Seite 8 12� Achten Sie besonders auf Personen im nahen Umfeld, um kei- ne Personenschäden zu verursachen� Richten Sie den Strahl des Gerätes nie auf Personen� 13� Stellen Sie den Auswurfschacht immer auf eine sichere Abla- gerungsrichtung ein� Beobachten Sie auch den Auswurfraum� 14�...
  • Seite 9: Erklärung Der (Warn-)Symbole Auf Der Maschine

    Erklärung der (Warn-)Symbole auf der Maschine Lesen Sie vor der Inbetriebnahme das Handbuch durch� Bleiben Sie fern von rotierenden Teilen� Es dürfen sich keine Personen im Gefahrenbereich vor der Maschine aufhalten� Gefahr durch aufgewirbelte Objekte� Lassen Sie nicht zu, dass sich Personen oder Tiere im Gefahrenkreis der Ma- schine aufhalten�...
  • Seite 10: Wichtige Hinweise Zu Beginn

    Allgemeine Sicherheitshinweise • Diese Bedienungsanleitung dient dazu, Sie mit der Funktions- weise dieses Produktes vertraut zu machen� Lesen Sie die An- leitung vollständig, bevor Sie Ihre Schneefräse starten� Gehen Sie sicher, dass Sie alle Punkte darin gut verstanden haben� • Bewahren Sie diese Anleitung daher stets gut auf, damit Sie jederzeit darauf zugreifen können�...
  • Seite 11: Konformitätserklärung

    Konformitätserklärung Hiermit erklärt PEARL�GmbH, dass sich das Produkt NX5095 in Übereinstimmung mit der RoHS-Richtlinie 2011/65/EU, mit der EMV-Richtlinie 2004/108/EG und der Maschinenrichtlinie 2006/42/ EG befindet� PEARL�GmbH, PEARL-Str� 1-3, 79426 Buggingen, Deutschland Leiter Qualitätswesen Dipl�-Ing� (FH) Andreas Kurtasz 19�12�2014 Die ausführliche Konformitätserklärung finden Sie unter www�pearl�de�...
  • Seite 12: Produktdetails

    Seilzugstarter Starten Sie die Schneefräse von Hand� Wenn Sie ihn gegen die Federkraft Kupplungsgriff an den Handgriff ziehen, läuft das Schaufelrad an� Läuft der Motor, dann halten Sie Handgriff beide Hände am Handgriff� Eine Viertelumdrehung nach rechts Benzintankdeckel öffnet den Benzintank� Handgriff zum Mit ihm ändern Sie die Richtung des Verstellen der...
  • Seite 13 Auf der Rückseite dem Benutzer zugewandt befinden sich folgen- de Teile: Nicht berühren - wird bei Betrieb sehr Auspuff heiß� Vor dem Kaltstart diese Starthilfe nach Choke-Hebel rechts stellen� Startpumpe Vor dem Kaltstart 2 bis 5 x betätigen� Zünd- Nicht drehen – nur abziehen oder ein- schlüssel stecken�...
  • Seite 14: Endmontage

    • Den Handgriff (3) befestigen Sie bitte mit den beiden Flügel- muttern (17) am Schneefräsen-Gehäuse� Dazu stecken Sie die Griffenden von oben in die halbrunden Aufnahmen am Gehäuse der Schneefräse� • Schieben Sie die Teile so weit ineinander, dass die Schraublö- cher beider Teile übereinander liegen�...
  • Seite 15 • Am rechten Griffholm ist eine Aufnahme für den Seilzugstar- ter� Ziehen Sie langsam den Griff des Seilzugstarters heraus und hängen Sie sein Zugseil in den Halter aus Metall� • Am linken Griffholm verläuft vom Kupplungsgriff (2) zum Mo- torgehäuse die Kraftübertragung für die Kupplung� Diese muss lediglich eingehängt werden�...
  • Seite 16: Inbetriebnahme

    Öl einfüllen 1� Auf der Rückseite Ihrer Schneefräse sehen Sie einen gel- ben Deckel mit Handgriff� Schrauben Sie diesen gegen den Uhrzeigersinn heraus: Sie halten einen daran angebrachten kleinen Ölmessstab in der Hand� 2� Wenn sich kein Öl in der Maschine befindet, füllen Sie in die Öffnung die für den Betrieb optimale Menge von 0,35 l Öl ein�...
  • Seite 17: Benzin Einfüllen

    Benzin einfüllen ACHTUNG! Beim Hantieren mit Kraftstoff besteht Explosions- und Brandgefahr. Kraftstoff nur in zugelassenen Behältern trocken, kühl und sicher lagern! Halten Sie Zündquel- len und offene Flammen fern. Befüllen Sie den Tank nur im Freien und bei abgekühltem Motor. 1�...
  • Seite 18: Verwendung

    Start vorbereiten 1� Stellen Sie die Schneefräse auf einen ebenen Untergrund� 2� Prüfen Sie vor jedem Einsatz den Motorölstand wie oben beschrieben� 3� Stecken Sie den Zündstecker in das Zündschloss, ohne ihn dabei zu drehen� Die Zündung ist nun eingeschaltet� 4�...
  • Seite 19: Motorstart

    5� Legen Sie bei Temperaturen unter 5 °C den Choke-Hebel nach rechts in die „Ein“- Position� 6� Starten Sie den Motor wie unten beschrieben� Motorstart 1� Nehmen Sie den Griff des Seilzugstarters und ziehen ihn erst einige Zentimeter vorsichtig heraus, bis Sie Widerstand durch den Motor spüren�...
  • Seite 20: Arbeiten Mit Der Schneefräse

    3� Lassen Sie den Seilzug kontrolliert zurückrollen – nicht zu- rückschlagen� 4� Stellen Sie nach 30 bis 60 Sekunden den Choke-Hebel zurück in die Betriebsstellung (links)� Die Drehzahl wird dadurch bis zur optimalen Arbeitsdrehzahl gesteigert� Geht der Motor dabei aus, warten Sie vor dem Choke-Rückstellen bitte noch etwas länger�...
  • Seite 21 Vorgehen beim Räumen Wenn Sie den Schnee von einer Fläche oder einem Weg entfernen wollen, gehen Sie das Räumfeld systematisch in einem gleich- mäßigen Muster ab� Drehen Sie dabei, falls nötig, den Auswurfka- min mit dem Handgriff immer in die Richtung, in die der Schnee abgelagert werden soll�...
  • Seite 22: Einen Verstopften Auswurfkamin Reinigen

    Einen betriebswarmen Motor können Sie auch durch Verstellen des Choke-Hebels nach rechts zum Stillstand bringen� Dabei wird kurzzeitig das Gemisch angefettet, so dass Sie vor einem Neustart zunächst kein oder nur wenig Benzin mit der Startpumpe fördern müssen� Wenn Sie Ihre Arbeit beenden, ziehen Sie jedoch auch nach einem Stopp mit dem Choke den Schlüssel ab�...
  • Seite 23: Laufprobleme Des Motors

    Laufprobleme des Motors Störung Möglicher Grund Lösung Kraftstofftank ist leer Füllen Sie den Tank auf� Choke bei Kaltstart einschalten (Hebel Falsche Chokestellung rechts), bei warmem gewählt Motor zurücknehmen (Hebel links) Motor Zündkerzenstecker Stecker fest aufstecken, startet lose Kabel prüfen nicht Zündkerze ver- Kerze herausdrehen, schmutzt oder defekt...
  • Seite 24: Probleme Beim Betrieb

    Probleme beim Betrieb Das Schaufelrad blockiert ständig • Versuchen Sie, eine niedrigere Schneedecke zu räumen� • Führen Sie das Schaufelrad nicht zu dicht über den Boden, so dass keine Steine o�ä� erfasst werden können� • Räumen Sie in kürzeren Abständen und wenn der Schnee noch möglichst frisch und leicht ist�...
  • Seite 25: Störungsbeseitigung

    Zündkerze überprüfen • Bei einem unrunden Motorlauf kann das „Kerzenbild“ (Zu- stand und Farbe der im Brennraum befindlichen Kerzenteile) Aufschluss geben über die Art des Problems� Dabei gehen Sie folgendermaßen vor: • Ziehen Sie den Zündkerzenstecker durch Zug am Stecker und gleichzeitiges Drehen ab�...
  • Seite 26 Überprüfen Sie den Abstand zwischen den Kerzenelektroden� Er muss zwischen 0,7 und 0,8 mm betragen� Dazu verwenden Sie am besten einen entsprechend breiten Blechstreifen einer Fühl- blattlehre� Einen geringfügig falschen Abstand können Sie durch Nachbiegen korrigieren� Zum Beschaffen einer neuen Kerze bewahren Sie am besten die alte Kerze auf oder notieren sich die Kennung der alten Kerze�...
  • Seite 27: Öl Wechseln

    Öl wechseln Wenn das Öl gewechselt werden muss, erledigen Sie dies am besten direkt nach der Benutzung der Schneefräse, wenn der Motor noch warm ist� Alternativ lassen Sie ihn für einige Minuten warmlaufen� Zum Ablassen stellen Sie ein geeignetes Auffanggefäß unter die Ablassschraube an der Rückseite der Fräse�...
  • Seite 28: Tank Und Vergaser Leeren

    Tank und Vergaser leeren Bevor Sie das Gerät für längere Zeit nicht benutzen - etwa zum Ende der Wintersaison - sollten Sie das Benzin aus dem Tank, aus der Zuleitung und der Vergaser-Schwimmerkammer entfernen� So vermeiden Sie Startprobleme bei der nächsten Verwendung� Gehen Sie ins Freie und führen Sie diese Schritte aus: ACHTUNG: Halten Sie bei der folgenden Arbeit brennende Zigaret-...
  • Seite 29 Wischen Sie verschüttetes Benzin vom Gerät oder vom Boden mit einem Lappen auf und halten Sie es von Zündquellen fern� Ihr ört- licher Abfallentsorger kann Ihnen sagen, wo Sie kleine Mengen an altem Kraftstoff in verschlossenen Behältern entsorgen können�...
  • Seite 30: Antriebsriemen Überprüfen

    Antriebsriemen überprüfen Entfernen Sie mit einem Kreuzschlitz-Schraubenzieher die 4 Schrauben, die den linken Seitendeckel (Nr�1 in Abbildung unten) festhalten� Entfernen Sie Fremdkörper, die sich unter der Abdeckung befin- den� Setzen Sie dabei jedoch keine Lösungsmittel am Riemen oder im Riemengehäuse ein� Sie können den Antrieb bei Verschmutzung mit Druckluft oder mit einem leicht feuchten Lappen reinigen�...
  • Seite 31: Gummiarmierungen Des Schaufelrads Überprüfen

    HINWEIS: Den Riemenwechsel sollten Sie nur vornehmen, wenn Sie technisch erfahren in der Wartung von Arbeitsmaschinen sind und Sie sich diese Arbeit zutrauen. Gummiarmierungen des Schaufelrads überprüfen Die Gummileisten auf den Schaufeln der Schneefräse besitzen eine Bohrung als Verschleißanzeige� Sind die Gummileisten bis zur Bohrung hin (siehe Abb�...
  • Seite 32: Motorwartungsplan

    Motorwartungsplan Folgende Arbeiten müssen turnusmäßig am Antriebsmotor aus- geführt werden� Jede Jede Jede Jede Erstmals Saison Nutzung Saison Saison nach 5 oder Tätigkeit oder oder Betriebs- nach alle 5 nach nach stunden Stunden 25 Std� 50 Std� Std� Kontrolle Motoröl Wechsel Motoröl Kontrolle...
  • Seite 33: Die Schneefräse Einlagern

    ACHTUNG: Lagern Sie das Gerät mit Kraftstoff im Tank nie in geschlossenen Räumen, in denen Zündquellen wie offenes Feuer, Heizgeräte, Heißwasserbereiter, Wä- schetrockner o.ä. vorhanden sind. Lassen Sie den Motor vor dem Unterstellen abkühlen. Die Schneefräse einlagern Wenn Sie die Schneefräse über den Sommer einlagern, gibt es einige Punkte zu beachten, damit Sie sie im folgenden Winter wieder problemlos starten können�...
  • Seite 34: Wenn Das Gerät Repariert Werden Muss

    Wenn das Gerät repariert werden muss Reparieren Sie dieses Gerät über die beschriebenen Wartungs- arbeiten hinaus nicht selbst� Bitte kontaktieren Sie Ihren lokalen Service-Partner, wenn die Schneefräse defekt ist� Lassen Sie das Gerät nur durch autorisiertes Fachpersonal unter Verwendung von Originalteilen reparieren� Technische Daten Antrieb Bauart 4-Takt Benzinmotor OHV...
  • Seite 36 Kundenservice: 0 7631 / 360 - 350 PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen © REV1 / 19.12.2014 - EB/MB//AR//AK...
