RUSTA 626701450101 Gebrauchsanweisung Seite 31

Fig 2

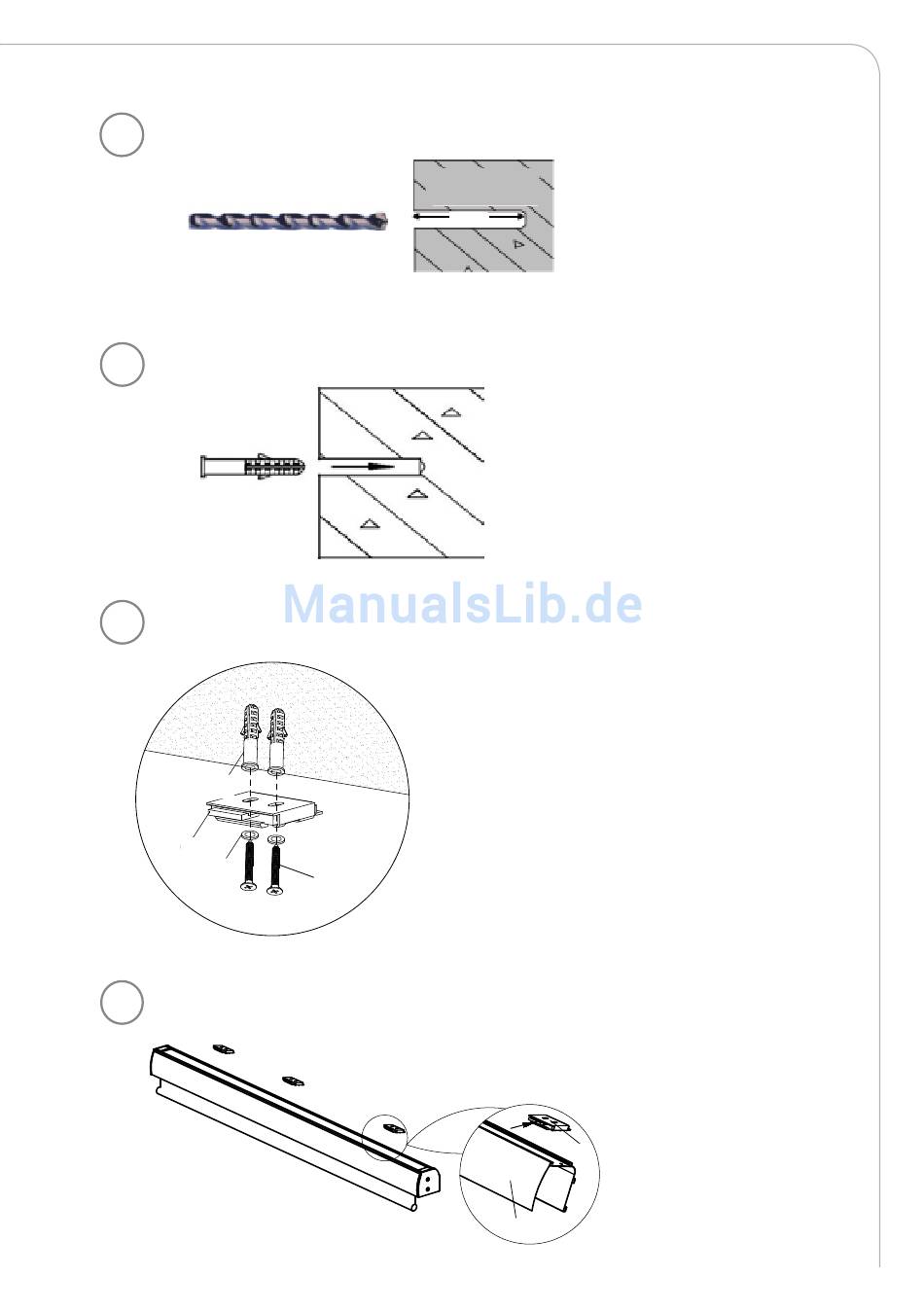

Drill three 5cm deep holes in the size as the following picture shows. Ref. Fig. 3.
Step 3:
Drill three 5cm deep holes in the size as the following picture shows. Ref. Fig. 3.
Bohren Sie drei 5 cm tiefe Löcher in der in folgender Abbildung gezeigten Größe.
3
Fig. 3 8mm masonry drill / Cross section of wall/ceiling
8mm steinbohrer.
Step 4:
Fig. 3 8mm masonry drill / Cross section of wall/ceiling
Insert one 8x45mm plastic expansion tube in each of holes. Ref. Fig. 4.
Stecken Sie je einen Kunststoff-Anker in jedes Loch.
4
Step 4:
Insert one 8x45mm plastic expansion tube in each of holes. Ref. Fig. 4.
Befestigen Sie die Halterung mit Kreuzschlitz-Blechschrauben ST4.8x50
5
und Unterlegsscheiben.
D
B
E
Legen Sie die Markise in die Halterung ein.
6
Stellen Sie sicher, dass die Markise fest in der Halterung einrastet.
5 cm
Fig. 4
Fig. 4
C
Querschnit der Wand/Decke
B
A
31
